21

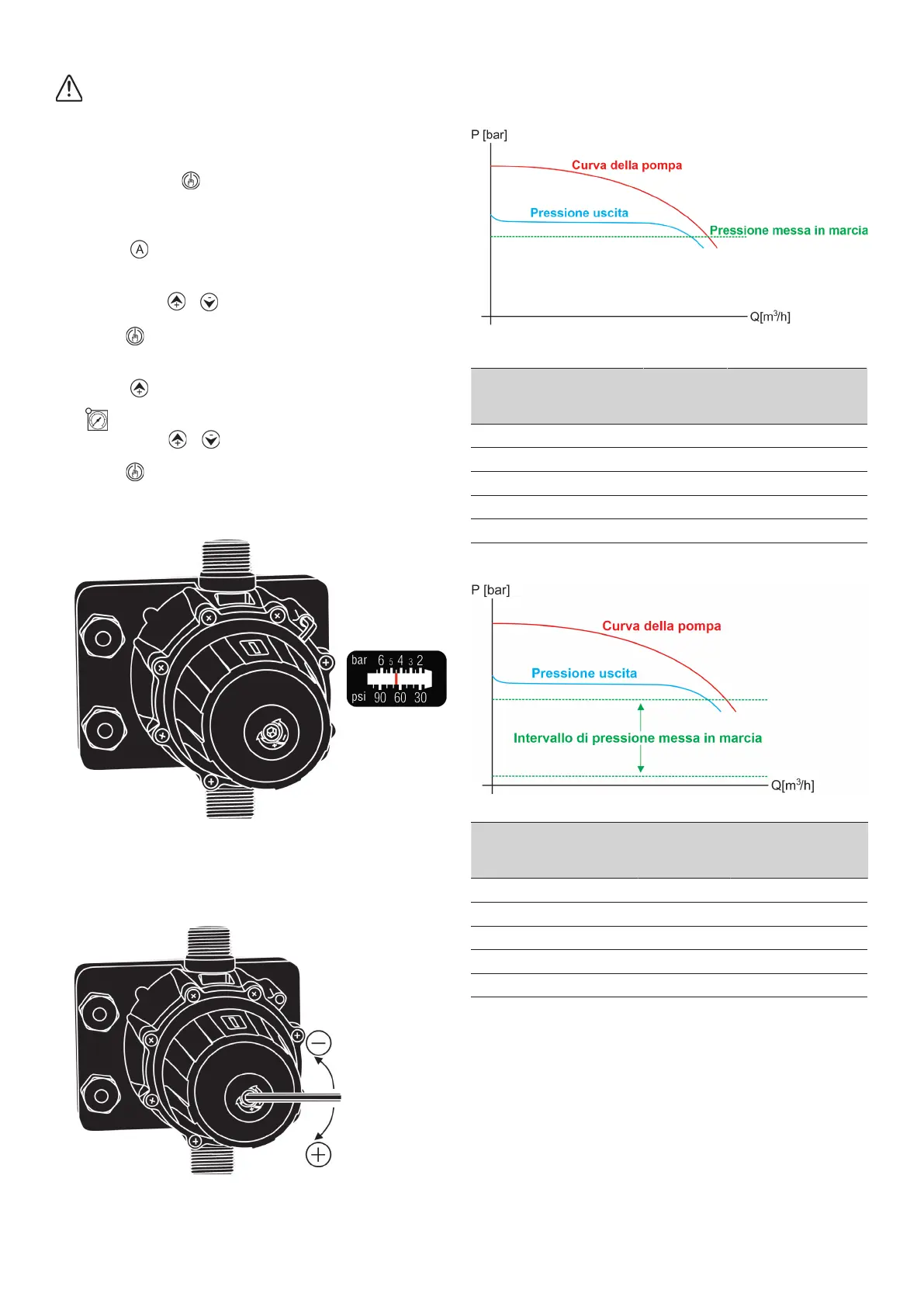

MESSA IN MARCIA
Prima di mettere in marcia l’unità, leggere le sezioni
precedenti, in particolare “Installazione idraulica” e
“Collegamento elettrico”.
La messa in marcia di base consiste in:
1. Mettere in marcia il dispositivo. Collegare alla rete elettrica
e premere ENTER sul modello DPR. Collegare alla rete
elettrica il modello EPR.
2. (Soltanto il modello DPR)
Impostare la corrente nominale della pompa:
- Premere per 3 secondi.
- Viene visualizzato sullo schermo il setpoint attuale con il
LED lampeggiante (impostazione di fabbrica 16A)
- Utilizzare i tasti e per impostare la corrente nominale
indicata sulla targhetta. Si veda la nota 1.
- Premere per validare.
3. (Soltanto il modello DPR)
Introdurre pressione di messa in marcia:
- Premere per 3 secondi.
- La pressione di avvio viene visualizzata sullo schermo e il
LED lampeggia.
- Utilizzare i tasti e per impostare la pressione di avvio
da 0,5 a 5,5 bar.
- Premere per validare.
4. Impostare la pressione massima dell’impianto:
- Aprire un rubinetto per facilitare il processo di regolazione.
- Utilizzare la chiave Allen fornita con il dispositivo.
- Ruotare la chiave Allen in senso orario per aumentare la
pressione massima dell’ impianto. Ruotare in senso antiora-
utilizzare il visore per ottenere una prima approssimazione
della pressione impostata.
- Chiudere il rubinetto precedentemente aperto per visua-
lizzare la pressione impostata sul manometro (EPR) o sul
-
lazione.
- La pressione regolata deve essere inferiore di almeno 1 bar
rispetto alla pressione massima della pompa.
GRAFICO DI PRESSIONI EPR:
Tabella 1:
PRESSIONE
USCITA
PRESSIONE
MESSA IN
MARCIA
PRESSIONE
MINIMA
POMPA
MASSIMA COLON-
NA D’ACQUA
2 bar 1±0,5 bar 3 bar 4 m
3 bar 1,8±0,5 bar 4 bar 12 m
4 bar 2,5±0,5 bar 5 bar 18 m
5 bar 3,5±0,5 bar 6 bar 25 m
6 bar 4,5±0,5 bar 7 bar 30 m
GRAFICO DI PRESSIONI DPR
Tabella 2:
PRESSIONE
USCITA
PRESSIONE
MESSA IN
MARCIA
PRESSIONE
MINIMA
POMPA
MASSIMA COLON-
NA D’ACQUA
2 bar 0,5-1,5 bar 3 bar 3-8 m
3 bar 0,5-2,5 bar 4 bar 3-15 m
4 bar 0,5-3,5 bar 5 bar 3-20 m
5 bar 0,5-4,5 bar 6 bar 3-30 m
6 bar 0,5-5,5 bar 7 bar 3-40 m
molteplici possibilità di impostazione attraverso i menu di
programmazione di base e avanzata. Si veda il capitolo suc-
cessivo.
Nota: è importante inserire esattamente la corrente
nominale indicata sulla targhetta della pompa. Se
viene installata una nuova pompa, questa procedura
deve essere ripetuta.
Chiave Allen
Visore
Figura 1
Figura 2
