3 Manobra da central
A central permite a programação do Nível de Ventilação e do Atraso de Ventilação através
das teclas ▼, ▲ e SELECÇÃO DISPLAY.
A tecla ON/OFF VENTILAÇÃO MANUAL permite ativar/desativar manualmente a ventilação a
qualquer momento.
Os dados de origen são os seguintes:
Parâmetro Valor Margem
Nível de Ventilação:
50 ppm
Programável (20  150 ppm)
Atraso Ventilação:
4 min
Programável (1

9 min)
Atraso Pós-ventilação:
4 min Fixo
Nivel de Alarme:
200 ppm Fixo
Atraso Alarme:
1 min Fixo
4 Instalação
Facer uso das prefurações do cofre da central para permitir o paso dos cabos ao interior da
central.
Fixar a central a paramento vertical usando os orificios existentes nas cuatro esquinas do fondo
do cofre. Ter precaução de no bloquear os orificios laterales de respiração da central.

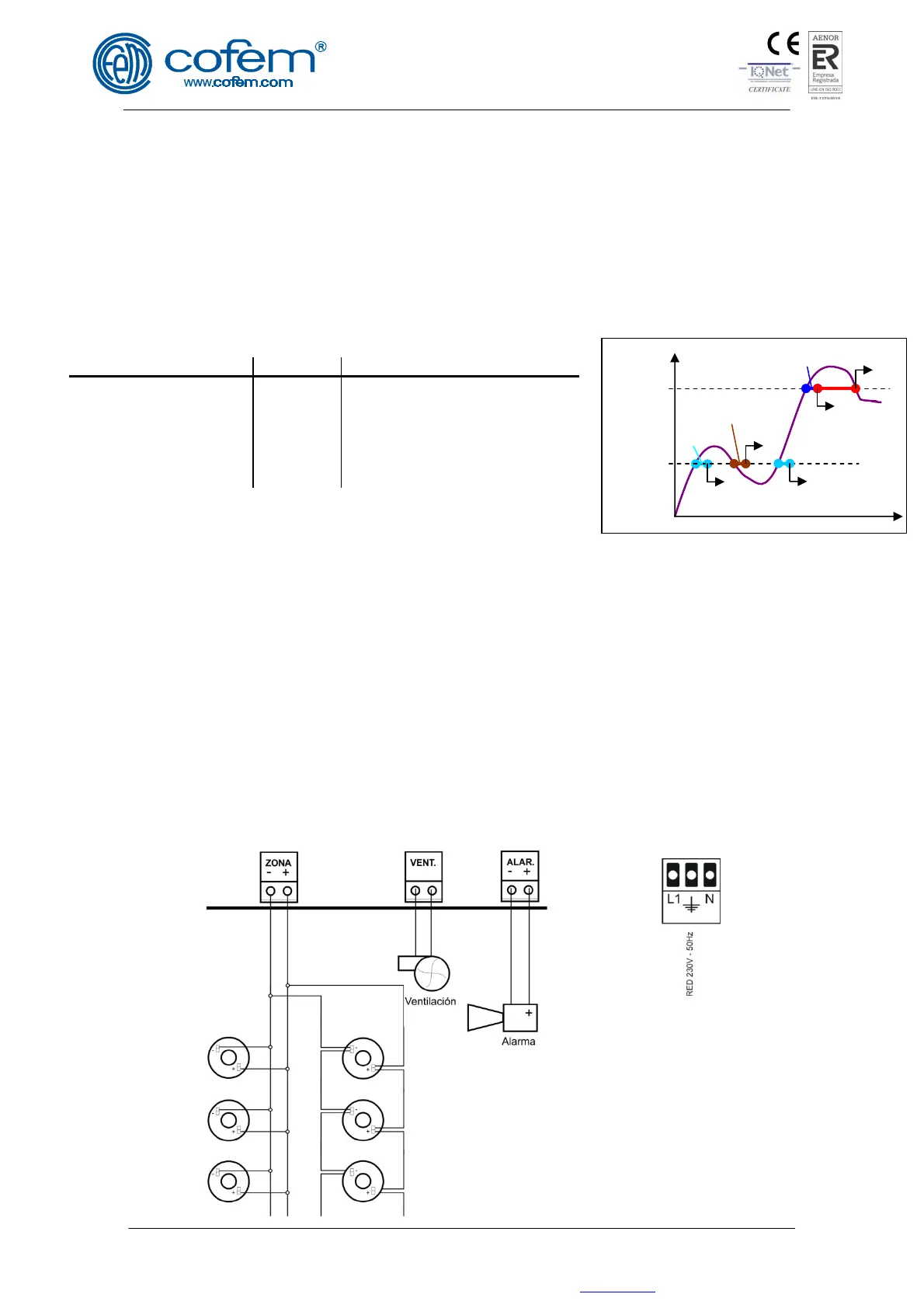

A figura mostra o esquema geral de ligação dos diferentes elementos com a central.
Pode ligar-se um máximo de 10 sensores por zona no modelo MCO110 e 20 sensores
nos modelos MCO120 e MCO120DVB.
Recomenda-se o uso de cabo com uma secção mínima de 1.5 mm
2
e a longitude máxima do
mesmo por zona não debe exceder os 600 m, numa distribuição linear de detectores.
Alarme
OFF
[CO]
Nivel
Ventila
c
ã
o
Nivel
Alarme
Atraso
Ventilacão
Ventilacão
ON
Ventilacão
ON
Atraso
Pós-ventilacão
Ventilacão
OFF
Alarme
ON
Atraso
Alarme
Tempo
Nota: SCO e SDN têm
polaridade
