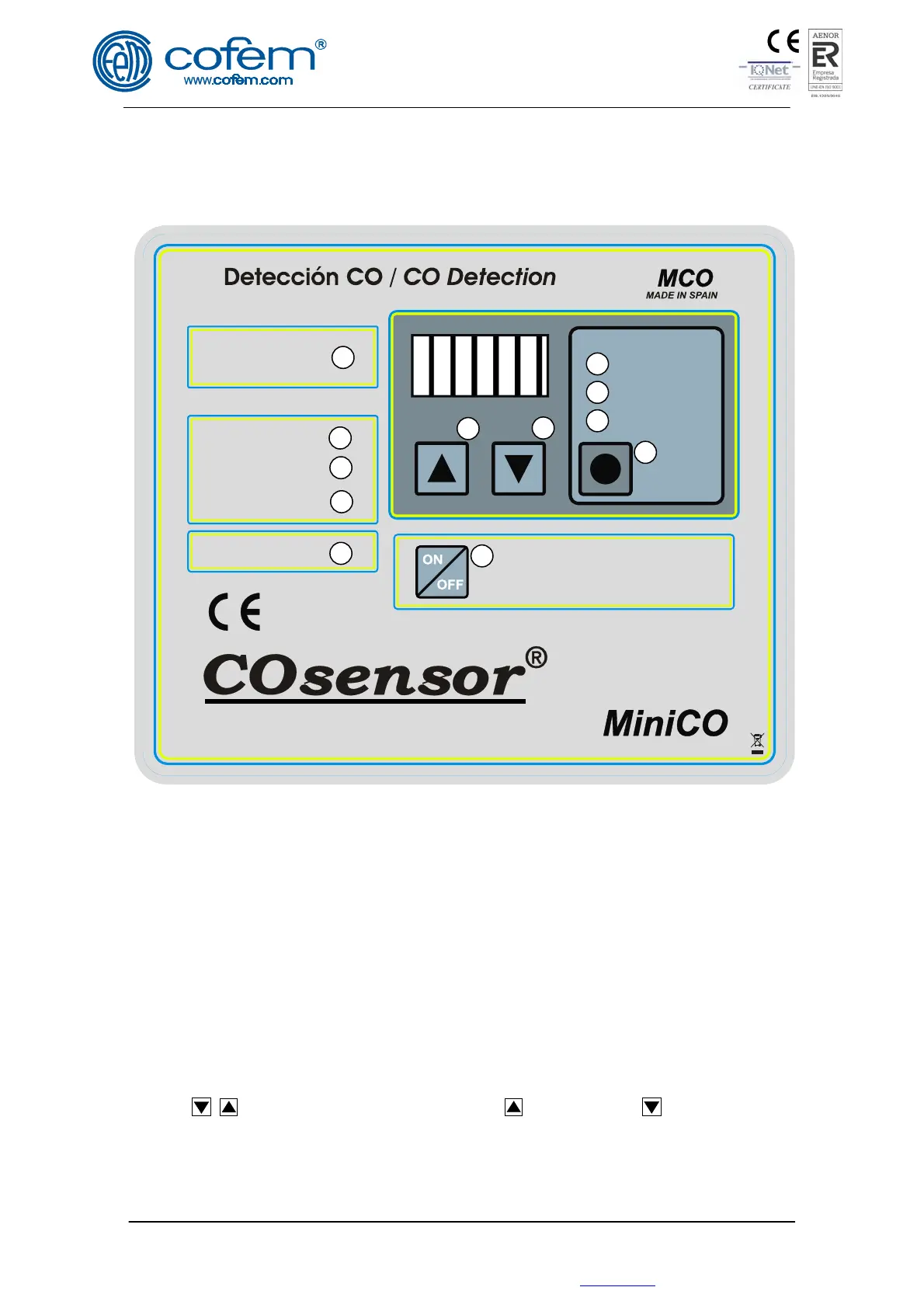

2 Panel de control
2.1 Indicadores luminosos
A
Led verde: Indica que el sistema está operativo.
B
Led rojo: Indica la activación del Relé de Alarma.
C
Led verde: Indica que se ha activado el Relé de Ventilación.
D
Led ámbar: Indica que se ha superado el Nivel de Ventilación.
E
Led ámbar: Indica una avería o una irregularidad en la línea de detección.
F
Led verde: Indica que el display muestra concentración de CO (ppm).
G
Led verde: Indica que el display muestra el Nivel de Ventilación.
H
Led verde: Indica que el display muestra el Retardo de Ventilación
2.2 Pulsadores de mando
1. Selección Display:
Permite seleccionar el dato mostrado por el display:
Concentración de CO, Nivel de Ventilación o Retardo de
Ventilación.
2 y 3.
:
Permiten incrementar (
) o decrementar ( ) los parámetros
numéricos
4. ON/OFF Ventilación
Permite activar o desactivar manualmente la ventilación en
cualquier momento
V0-604005
CENTRAL EN SERVICIO
MAINS ON
ALARMA
ALARM
NIVEL
LEVEL
TEMPORIZACIÓN
TIMING
DISPLAY
ppm CO
VENTILACIÓN
VENTILATION
NIVEL VENTILACIÓN
VENTILATION LEVEL
AVERÍA DE ZONA
ZONE FAULT
VENTILACIÓN MANUAL
MANUAL VENTILATION
UNE 23300
A
B
C
D
E
F
G
H
1
2
3
4
