2. DESCRIÇÃO, NÍVEIS DE DOTAÇÃO CONFORME OS MODELOS
O seu esquentador COB foi concebido e fabricado para que, com a sua correcta utilização, possa desfrutar da comodidade da
água quente.

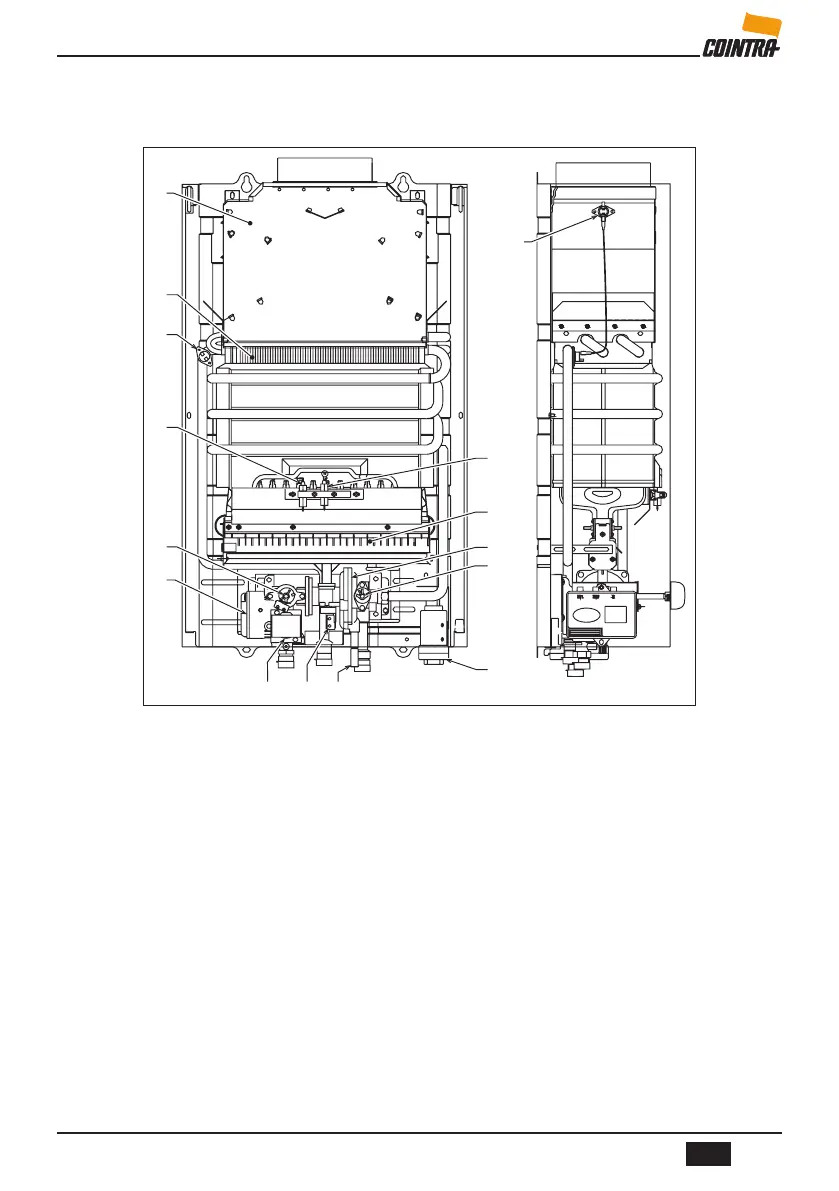

Em função do modelo escolhido, é composto pelos seguintes elementos (ver quadro anexo).
.
1. Cortatiros incorporado. Assegura a correcta combustão
embora varie a tiragem na conduta de evacuação de ga-
ses queimados (chaminé). Graças à sua nova concepção,
a cobertura do esquentador está isenta de grelhas.
2. Permutador de calor. De cobre electrolítico puro, com re-
vestimento calórico que assegura a máxima transmissão
de calor à água.
3. Queimador. De avançada tecnologia, que aproveita ao
máximo o gás consumido.
5. Válvula de segurança de ligação. De sistema eléctrico
que permite a saída de gás dos queimadores só quando a
presença da chama piloto assegura a ligação.
6. Comando de gás frontal. Serve também para SELEC-
CIONAR MANUALMENTE A POTÊNCIA DESEJADA.
7. Selector de temperatura. Serve para regular a tempera-
tura da água quente.
9. Dispositivo hidráulico especial. Coloca em funciona-
mento automaticamente os mecanismos de aquecimen-
to da água, cada vez que se abre uma torneira de água
quente. Simultaneamente, é uma SEGURANÇA, uma vez
que apenas abre passagem do gás ao queimador quando
circula água através do permutador.
14. Sonda electrónica ionização. Que serve para garantir o
correcto funcionamento do queimador, através do contro-
lo por ionização.
15. Eléctrodo de ignição. Que inclui um isqueiro que, de for-
ma contínua, faz faíscas para acender o queimador.
16. Termóstato limitador de temperatura
17. Micro de ligação
18. Dispositivo de controlo de evacuação de gases (TTB).
Desliga o esquentador se existir obstrução na saída de
gases de combustão.
19. Caixa de baterias
20. Válvula hidráulica de drenagem
21. Módulo electrónico de controlo
