Cointra OPTIMA COB 11 D - Positionnement

45
FR
OPTIMA
cod. 30902370 - Rev. 01 - 11/2017
Connectez les câbles flexibles en suivant les instructions suivantes :
- Flexible Femelle-Femelle; il sert à connecter l’entrée de l’eau froide à l’entrée du chauffe-eau.
- Flexible Mâle-Femelle; il sert à connecter la sortie d’eau chaude au réseau de distribution.
Toutes les connexions indiquées, se feront avec une vis R 1/2”.
Vérifiez la correcte étanchéité des unions réalisées.

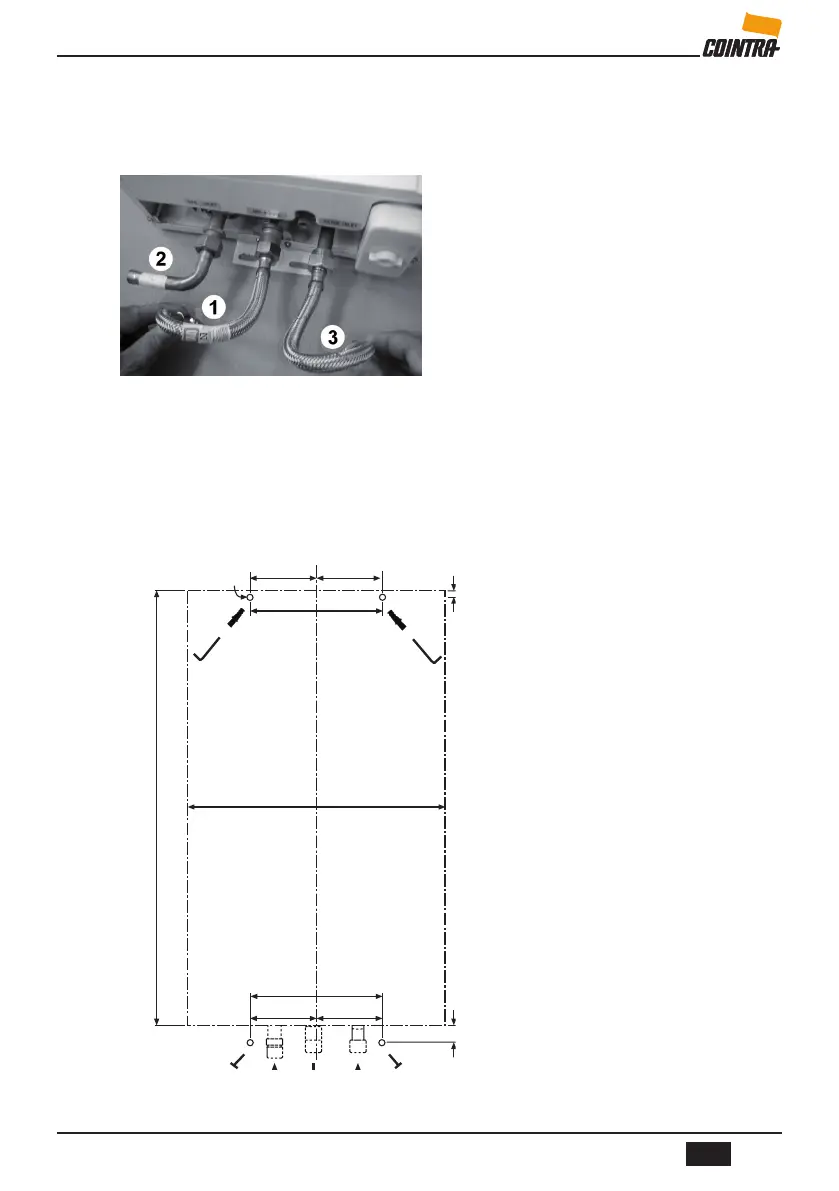

1. Sortie d’eau chaude
2. Arrivée Gaz
3. Arrivée d’eau froide
4.3 POSITIONNEMENT
• Pour un fonctionnement correct de l’appareil de chauffage, installer le même dans la position verticale.
• Utilisez le gabarit de montage inclus dans le forfait. A titre d’exemple, voir le modèle modèle de 14 l / min:
• Les éléments de fixation sont dans le sac d’accessoires inclus avec le (Et les chevilles de fixation supérieure et tire-fonds
de fixation inférieures)
• Suspendre l’appareil de crochets et serrez les tire-fonds pour fixer l’appareil au mur.
• Connectez les câbles flexibles d’eau chaude et d’eau froide sans oublier de vérifier l’étanchéité. Ne retirez pas le filtre à
l’entrée de l’eau froide afin d’éviter tout problème dans la circulation.










 
.
1. Sortie d’eau chaude
2. Arrivée Gaz
3. Arrivée d’eau froide
