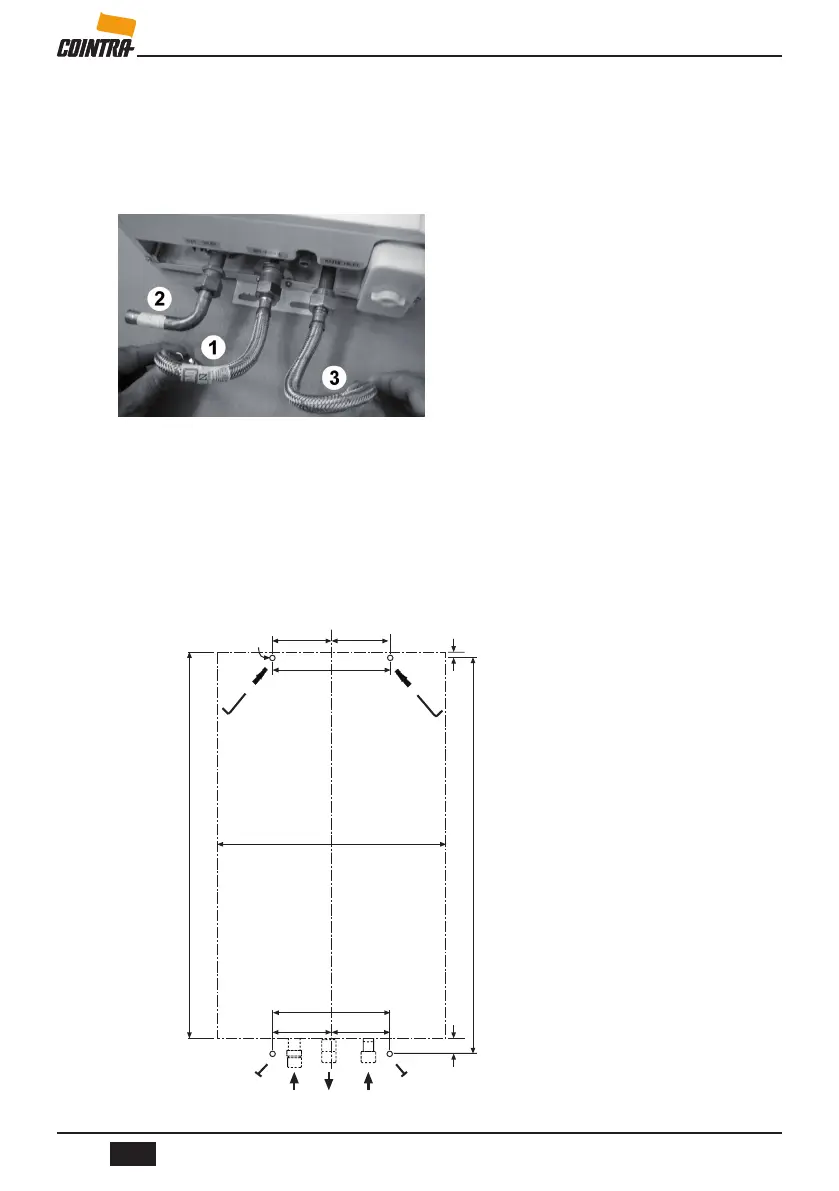

• Conexiones hidráulicas del calentador.
Para facilitar la instalación o sustitución con modelos anteriores, se ha equipado los calentadores con latiguillos flexibles.
Conecte los flexibles según la siguiente indicación:
- Flexible Hembra-Hembra; sirve para conectar la entrada de agua fría y la entrada del calentador.
- Flexible Macho-Hembra; sirve para conectar la salida de agua caliente y la red de distribución.
Todas las conexiones indicadas, se realizan en rosca R 1/2”.
Asegúrese de la correcta estanquidad de las uniones realizadas.
1. Salida agua caliente
2. Entrada gas
3. Entrada agua fria
4.3 COLOCACIÓN
• Para el correcto funcionamiento del calentador, es necesario instalar el mismo en posición completamente vertical.
• Utilice la plantilla de instalación incluida en el embalaje. A modo de ejemplo, véase la plantilla del modelo de 14 l/min
• Los elementos de fijación se encuentran en la bolsa de accesorios suministrada con el aparato (tacos y escarpias para la
fijación superior y tornillos para la fijación inferior)
• Cuelgue el aparato de las escarpias y apriete los tornillos para sujetar el aparato a la pared.
• Conecte los flexibles de agua caliente y fría sin olvidar verificar la estanquidad. No retire el filtro en la entrada de agua fría
para evitar problemas en la circulación.
1. Salida agua caliente
2. Entrada gas
3. Entrada agua fria
