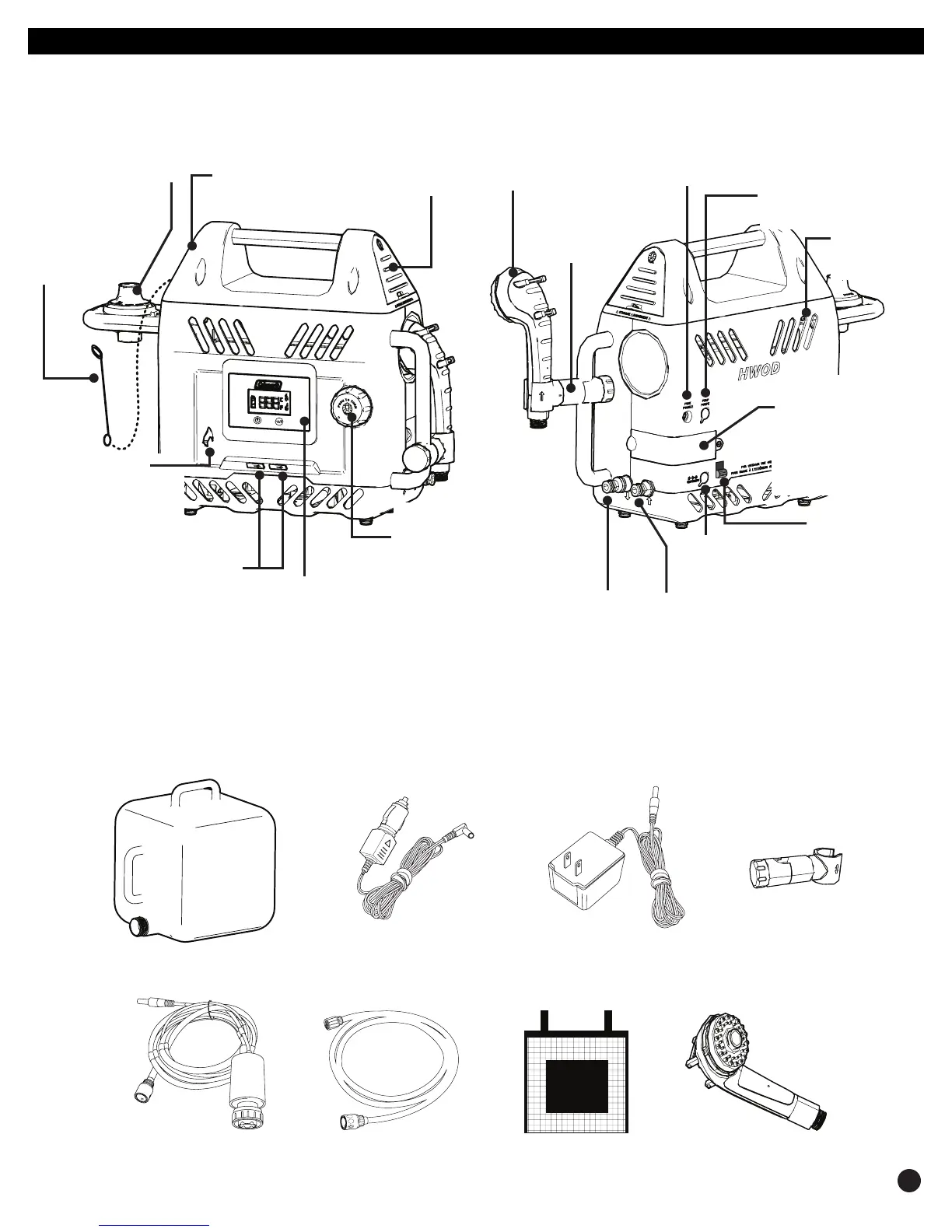

Descripción general del sistema
Le agradecemos su compra de la unidad de Coleman Hot Water on Demand
TM
.
DESEMPAQUE DEL PRODUCTO.
Retire su nuevo calentador de agua de la caja y asegúrese de haber recibido todas las piezas. Si falta uno de los componentes, comuníquese con Coleman
para solicitar su reposición: 1-800-835-3278 o TDD: 316-832-8707. Asegúrese de quitar la película protectora de la pantalla en el frente del calentador antes de
usarlo.
Bidón plegable para agua
de 5galones (19litros)
Cable para cargador de
automóvil de 12 voltios (ubicado
en el compartimento de
almacenamiento del aparato)
Cable para cargador domiciliario
de 120voltios (solo disponible para
el modelo2302-A, ubicado en el
compartimento de almacenamiento)
Conjunto de la bomba Manguera de la ducha Bolsa de red para la manguera
Ducha
(varía según el modelo)
Brazo de la
ducha
THIS SIDE UP
Compartimento de almacenamiento del cable
del cargador y extensión para fósforos–
Los cables del cargador de 12V para
automóviles y del cargador domiciliario de
120V se guardan aquí (cargador de 120V solo
disponible para el modelo2302-A)
Ducha (varía según el
modelo) - Ducha de mano
desmontable
Conector para fusible
- El fusible de repuesto
se instala aquí.
Brazo de la ducha -
Brazo de ducha
ajustable que
mantiene la ducha
inmovilizada.
Régulateur –
Lugar donde se conectará
el cilindro de gas.
Extensión para fósforos
Utilice la extensión para
fósforos para sostener
e introducir un fósforo
encendido por la
mirilla de la llama.
Pantalla (varía según el modelo)-
Lugar donde se muestra el estado del aparato,
como temperatura del agua, códigos de error, etc.
Consulte la sección “Diagrama de indicadores”
Perilla de mando– Presione
esta perilla para girarla en el
sentido contrario a las agujas del
reloj. Ajuste la perilla según la
temperatura deseada del agua
Salida de agua -
Se conecta a la
ducha.
Entrada de agua -
Se conecta a la
bomba.
Puerto de recarga –
Conecte aquí el cable
de los cargadores de
12 y 120V
Interruptor de
energía principal –
(Disponible solo en el
modelo 2302-A)
Compartimento para la
pila -
La pila recargable de iones
de litio de 12voltios y
2000mAh se instala en
este compartimento. La
pila alimenta la bomba y
los circuitos.
Dos puertos USB -
(Solo disponible para el modelo2302-
A) Para cargar dispositivos
compatibles con USB. (Tensión: 5V
cada uno; corriente: ≤1A total)
Mirilla de la llama –
Compruebe el estado de la
luz del piloto y la llama del
quemador o bien, introduzca
un fósforo encendido por
esta mirilla para encender el
calentador manualmente.
Conector de alimentación
para la bomba –
Enchufe el cable de
alimentación de la bomba en
este conector para alimentar
la bomba.
Respiraderos -
No obstruya los
respiraderos.
