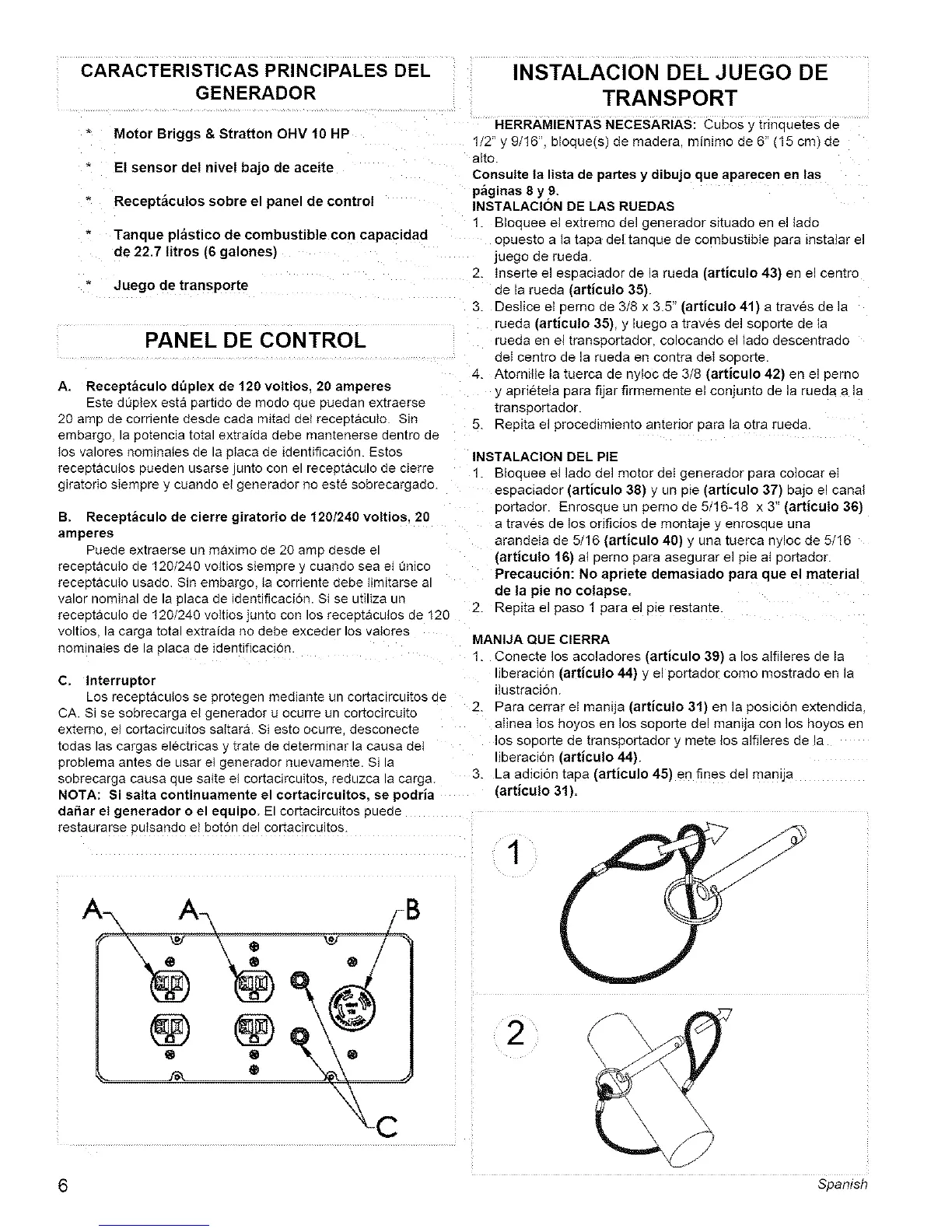

CARACTERISTICAS PRINCIPALES DEL
GENERADOR
Motor Briggs & Stratton OHV 10 HP
* El sensor del nivel bajo de aceite
Recept_culos sobre el panel de control
Tanque pl_stico de combustible con capacidad
de 22.7 litros (6 galones)
* Juego de transporte
PANELDE CONTROL
A. Recept_culo dt_plex de 120 voltios. 20 amperes
Este duplex est_l Dar[laOae moao aue Dueaan ex[raerse
20 amp de cornente desde caaa m_aa ael receo[aculo Sin
embargo, la potenc_a total extraida debe mantenerse dentro de
los valores nominates ae ia p{aca ae identificacion. Estos
recept&cutos pueden usarse Jn[o con el receo[aculo de cterre
giratorio siempre y cuanao ei generador no este sobrecargaao.
B. Recept_culo de cierre giratorio de 120/240 voltios. 20
amperes
Puede extraerse un maxh:qo de 20 amc aesae e
receptacuto de 120/240 voltios s_empre y cuanao sea et un_co
receptacuto usado Sin embargo Ia cornente aebe llml[arse al
valor nominal de la placa de identificaci6n Si se utiliza ur
recept&cuto de 120/240 voltios junto con los receD[acuios de 120
voltios, la carga total extraida no debe exceder los vatores
nominaies de la placa de identiflcacion
C. Interruptor
Los recept&cutos se pro[egen medlante un cortaclrcuitos de
CA. Si se sobrecarga e; generaaor u ocurre un cortocircuito
extemo, et cortacircuitos sattar& Si es[o ocurre aesconec[e
todas las cargas elec[ncas y trate de determlnar la causa del
problema antes de usar el generaaor nuevamen[e. Si la
sobrecarga causa que satte el cortaclrcuitos reauzca la cargo.
NOTA: Si salta eontinuamente el cortacireuitos, se podria
dahar el generador o el equi£o. El cortacircuitos pueae
restaurarse putsando el boton aei cortacircuitos.
INSTALACION DEL JUEGO DE
TRANSPORT
HERRAMIENTAS NECESARIAS: Cubos y trinquetes de
1/2" • 9/16 bioque(s) de madera, minimo de 6" (15 cm) de
a{to.
Consulte ta lista de partes y dibujo que aparecen en las
paginas 8 y 9.
INSTALACION DE LAS RUEDAS
1. B_oauee e_extremo del generador situado en el lado
opuesto a ta tapa del tanque de combustible para instalar el
]ue9o de rueda
2. inserte el espaciador de la rueda (articulo 43) en el centro
de la rueda (articulo 35).
3. Deslice el perno de 3/8 x 3.5" (articulo 41) a traves de la
rueda (artieulo 35), y lue9o a trave.s del soporte de ta
rueda en el transportador, colocando el lado descentrado
deI centro de la rueda en contra deI soporte.
4. Atornl]Ie ]a tuerca de nytoc de 3/8 (articulo 42) en el pemo
y aprie.tela para fijar firmemente el conjunto de la rueda a la
transpor[aaor.
5. Repita el procedimiento anterior para la otra rueda.
INSTALACION DEL PIE
1. Btoquee et lado del motor det generador para cotocar eI
espaclador (articulo 38) y un pie (articulo 37) bajo el canal
oortador Enrosque un perno de 5/16-18 x 3" (articulo 36)
a traves de los orificios de montaje y enrosque una
arandeIa de 5/16 (articulo 40) y una tuerca nyloc de 5/16
(articulo 16) al pemo para asegurar el pie at portador.
Precauci6n: No apriete demasiado para que el material
de la pie no colapse.
2. Rep]ta el paso 1 para el pie restante.
MANIJA QUE CIERRA
1. Conecte los acoladores (articulo 39) a los aifileres de Ia
JBeraclon (articulo 44) y el portador como mostrado en la
i]ustracion.
2. Para cerrar eI manija (articulo 31) en la posici6n extendida,
aIinea Ios hoyos en los soporte del manija con los hoyos en
os sooorte de transportador y mete los alfileres de la
Jr_eraclon (articulo 44).
3. La adtc]6n tapa (articulo 45) en fines del manija
(articulo 31).
1
2
6 Spanish
