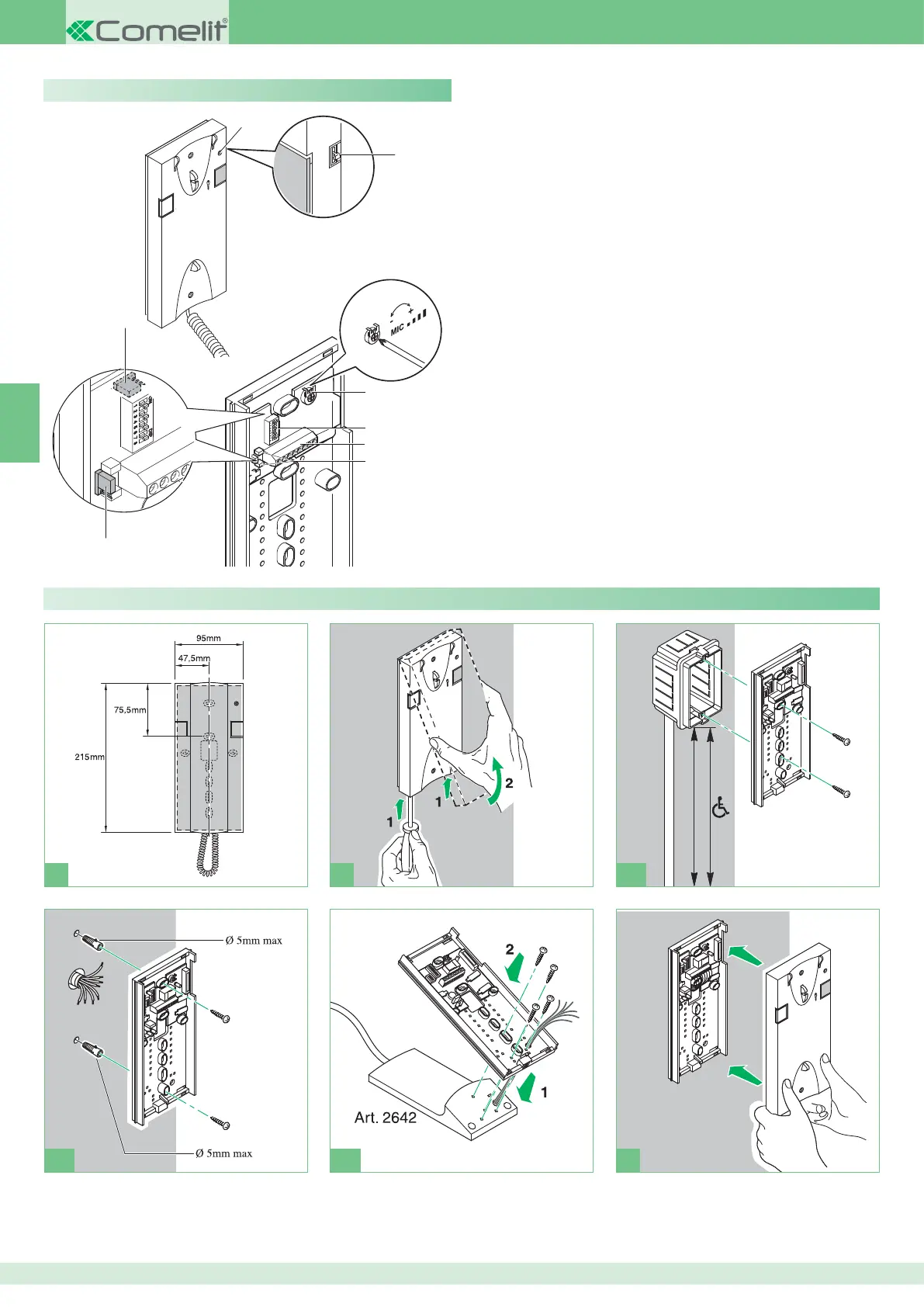

Art. 2608
De deurtelefoon kan niet worden gebruikt voor intercomfuncties.
De deurtelefoon moet altijd gemonteerd worden met behulp van art.
1214/2C, zoals afgebeeld in het aansluitschema GK/AACI op pag. 67.
1 Indicatielampje voor privacyfunctie.
2 Keuzeschakelaar beltoon/privacyfunctie met 3 standen:
Bovenste stand: luide beltoon.
Middelste stand: normale beltoon.
Onderste stand: inschakeling privacyfunctie.
(Met de privacyfunctie wordt bedoeld dat de beltoon van een oproep
vanaf het entreepaneel en vanuit de centrale uitgeschakeld wordt.
Wanneer de privacyfunctie actief is, brandt er een rood indicatielampje
rechtsboven).
3 Trimmer voor volumeregeling van microfoon.
4 Microschakelaars voor instelling gebruikerscode.
5 Aansluitklemmen voor de installatie:
L L Aansluiting op de buslijn.
CFP CFP Ingang voor etagebel.
P1 C1 Klemmen drukknop P1 voor verschillende functies (C.
24V-100mA max) (CV1 en CV2 verwijderen, zie variant SB/X3 op pag.
69).
S+ S- Klemmen voor aansluiting van extra bel.
6 CV1 CV2 Jumper, te verwijderen om drukknop P1 C. NO
potentiaalvrij te maken.
7A/7B JP1 Jumper voor het selecteren van de functie Bellen naar
portierscentrale (stand C) / Algemene relaissturing (stand A) van de
drukknop P1.
Beschrijving van de drukknoppen:
A Knop deuropener.
P1 Drukknop P1 bellen naar portierscentrale/algemene relaissturing/
drukknop voor verschillende doeleinden aanwezig in aansluitblok
(P1 C1).
Reinigen met een met water bevochtigde doek. Vermijd het gebruik
van alcohol en andere agressieve producten.
Installatie deurtelefoon art. 2608
