Comelit HFX-7000M User Manual

73
FR
1409
1.
2.
3.
4.
5.
4.9.2 Fonctionnement
√ Le moniteur est allumé
 Appuyer sur le bouton programmé pour passer d'une caméra à l'autre, selon le diagramme suivant:
Plaque de
rue
3ème
caméra
2ème
caméra
1ère caméra
4.9.2.1 PROGRAMMATION DU NOMBRE DE CAMÉRAS CONNECTÉES
Sélectionner le nombre de caméras connectées à l'aide des switches 7 et 8 du sélecteur S1, comme indiqué dans le tableau
suivant.
DIP 7 DIP 8
0 Caméra 0 0
1 Caméra 1 0
2 Caméras 0 1
3 Caméras 1 1
4.9.2.2 FONCTION 1: MODE ACTIONNEUR GÉNÉRIQUE
√ REMARQUE: avant de programmer le module, consulter le tableau: «4.9.2.4 Tableau de compatibilité» à la page 74.
En appuyant sur le bouton programmé comme «actionneur générique», l'utilisateur peut passer d'une caméra à l'autre.
Le microswitch «S1» doit être réglé comme indiqué dans le tableau suivant.
DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6
Programmation pour l'actionneur
générique
1 1 0 0 0 0

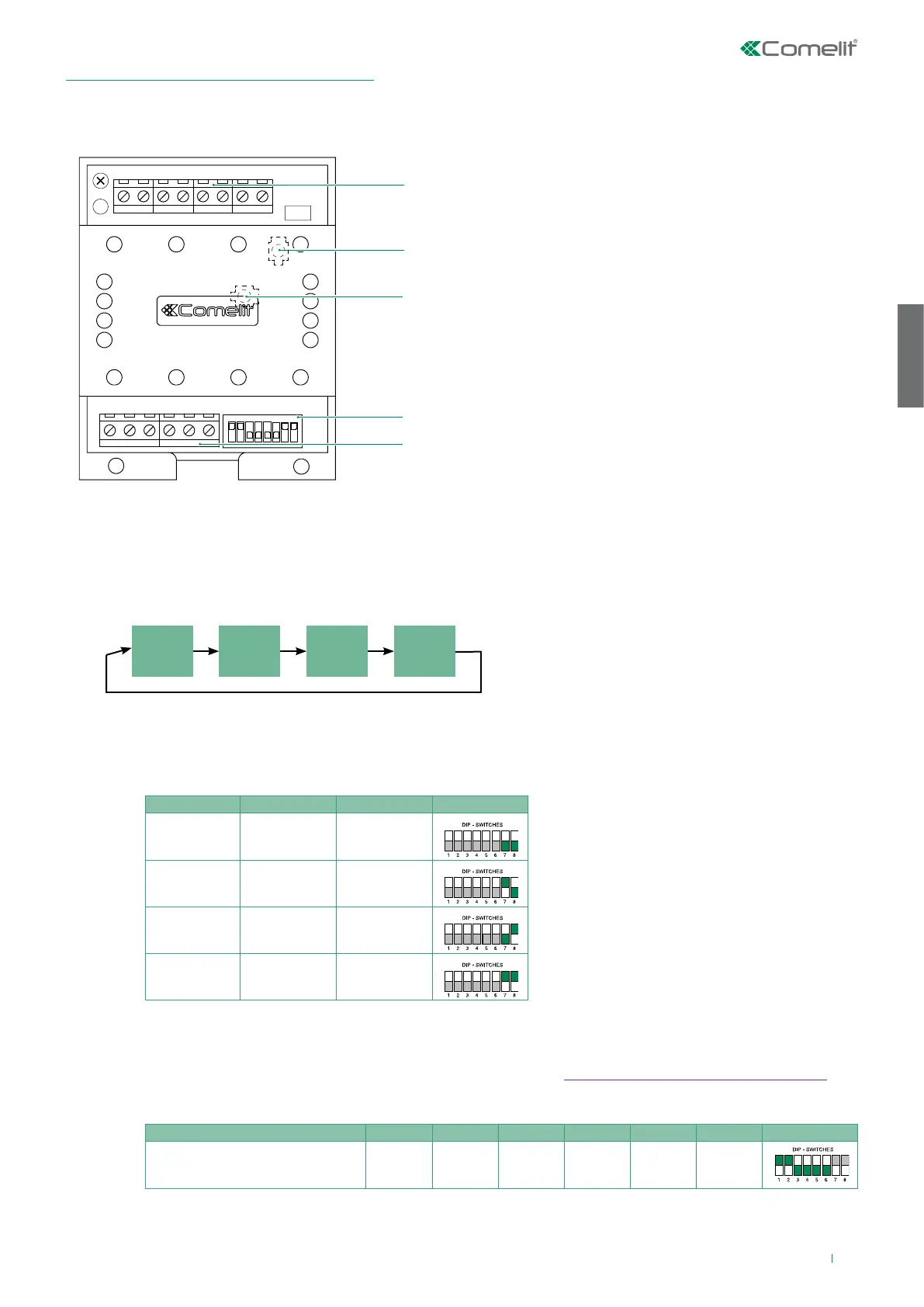

4.9 INTERFACE CAMÉRA CCTV ART. 1409
L'art. 1409 permet de gérer la caméra CCTV analogique (jusqu'à 3).
4.9.1 Description des pièces
1. Bornier M2 pour la connexion du système:
INA non utilisé
GND Contact commun
V1 S1 Entrée coaxiale caméra 1
V2 S2 Entrée coaxiale caméra 2
V3 S3 Entrée coaxiale caméra 3
2. TM2 Contrôle la fréquence de la modulation du signal vidéo
(réglé par le fabricant au réglage optimal: ne pas régler)
3. TM1 Commande l'amplitude du signal vidéo modulé (réglé
par le fabricant au réglage optimal: ne pas régler)
4. Micro-switches de programmation S1
5. Bornier M1 pour la connexion du système:
L OUT L OUT Sortie ligne Bus
L IN L IN Entrée ligne Bus
~- ~+ Entrée de puissance 12VCA 20VCC

Comelit HFX-7000M Specifications

General

Color	Yes
Maximum number of cameras supported	4
Control type	Touch
Product color	Black, Grey, White
Display diagonal	4.3 \
