Installazione del disco rigido
Prima dell'uso, accertarsi di installare l'unità disco rigido (HDD).
1
.
Descrizione dei pannelli frontali
1. Led HDD 9. PLAY: tasto riproduzione
2. Led di stato, riservato 10. ESC: tasto Esci
3. 1 – 8: tasti pieno schermo CH1 – CH8 11. MENU: tasto menu
4. ▲▼◄►: tasti direzionali 12. : tasto di conferma
5. PW: led di alimentazione 13. N.C.
6. Ricevitore IR
7. Tasto QUAD
8. REC: tasto registrazione manuale

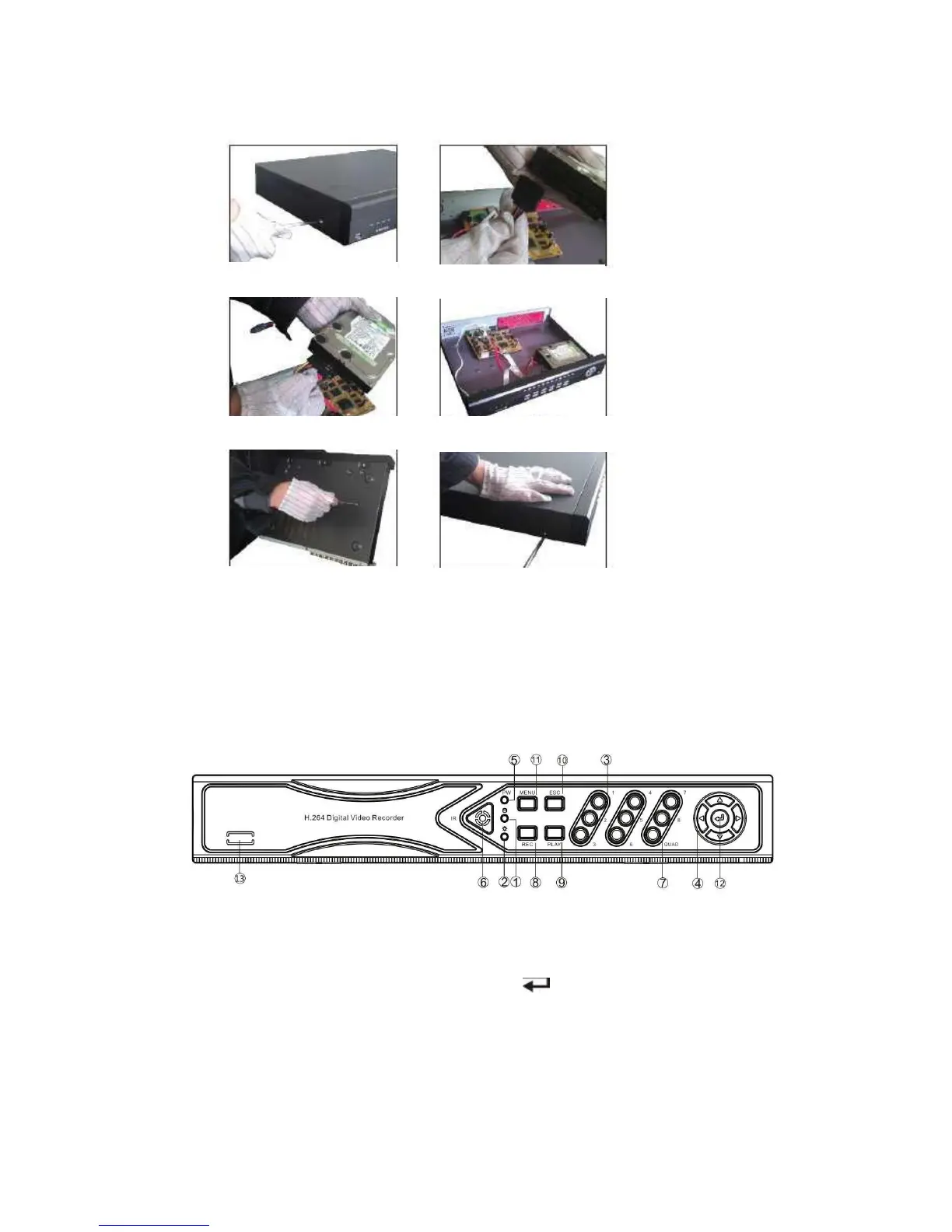

1. Smontare le viti di fissaggio della
copertura superiore del dispositivo.
2. Collegare il cavo dati del disco
rigido.
3. Collegare il cavo di alimentazione
del disco rigido.
4. Collocare il disco rigido nella posizione
corrispondente all'interno dell'apparecchio.
5. Fissare le viti del disco rigido.
6. Fissare le viti della copertura
superiore.
Pannello frontale IPNVR006A
