Comelit KCA2061A - Smart Consecutive Address Programming

S1
art. CA9213
ON
S1
1 2
art. CA9210
ON
S1
1 2
art. CA9211*
ON
S1
1 2
art. CA9212*
*Optional
ON
S1
1 2
LL
1 2 3
example
code 5
4
8
Programmazione smart indirizzi consecutivi

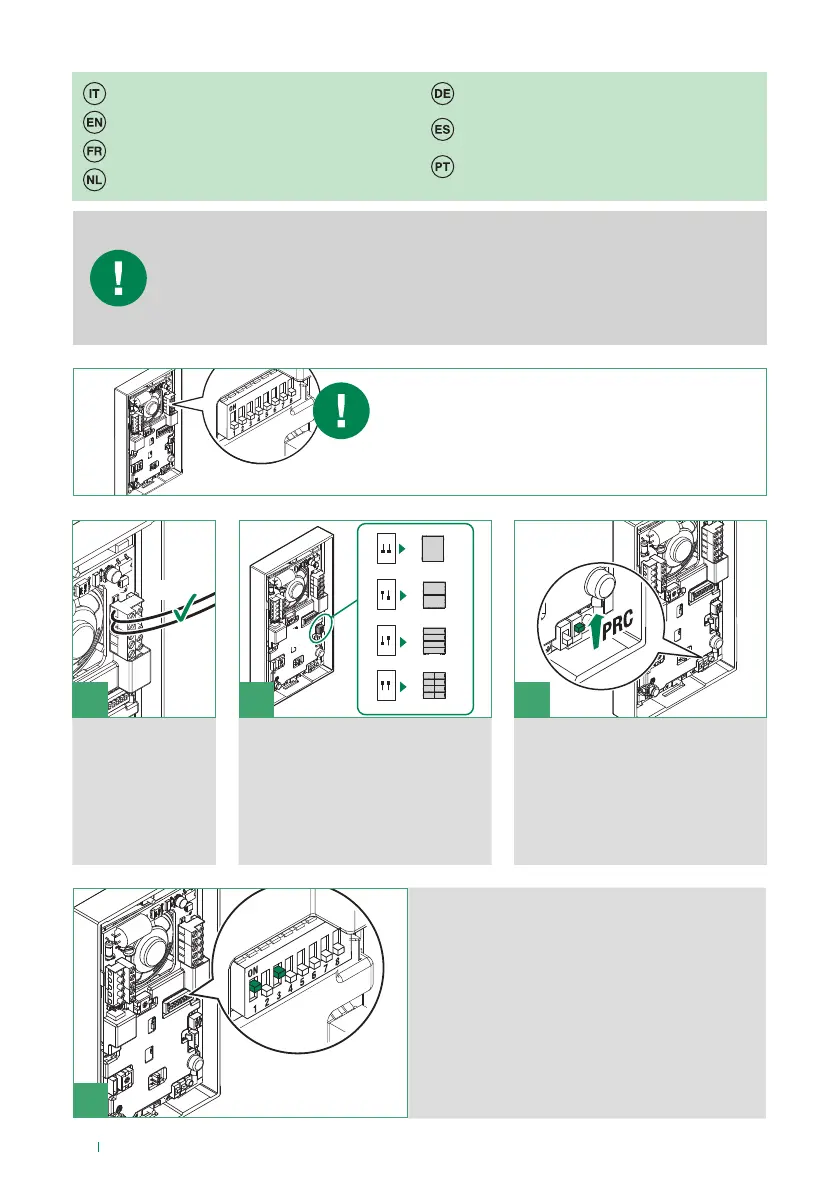

Collegare la pulsantiera Impostare S1 in funzione del numero di pulsanti Entrare in programmazione alzando PRC
Impostare l’indirizzo dell’appartamento che si desidera chiamare (ad esempio:
5) tramite i DIP-switch (vedi tabella pag 15)
Prendere nota delle impostazioni dei DIP-switch di S2
È obbligatorio eseguire le operazioni di programmazione nell'ordine indicato
Set the address of the apartment you want to call (for example: 5) using the
DIP switches (see table, page 15)
Smart programming of consecutive addresses
Take note of the S2 DIP-switch settings
The programming procedures must be carried out in the specified order
Set S1 according to the number of buttons
Enter programming mode by moving PRC upwards
Connect the entrance panel
Définir l’adresse de l’appartement à appeler (par exemple : 5) au moyen des
DIP-switch (voir tableau page 15)
Programmation smart d’adresses consécutives
Noter les réglages des DIP-switch de S2
Eectuer impérativement les opérations de programmation dans l’ordre indiqué
Définir S1 en fonction du nombre de boutons
Accéder à la programmation en soulevant PRC
Connecter la platine
Stel het adres van het appartement in dat u wilt oproepen (bijvoorbeeld: 5) via
de DIP-switches (zie tabel op pag 15)
Smart programmering opeenvolgende adressen
Noteer de instellingen van de DIP-switches van S2
De handelingen voor het programmeren moeten worden uitgevoerd in de aangegeven volgorde
Stel S1 in op basis van het aantal drukknoppen
Ga naar de programmering door PRC omhoog te zetten
Sluit het deurstation aan
Die Adresse der Wohnung, die man anrufen möchte (zum Beispiel : 5), über
die Dipschalter einstellen (siehe Tabelle auf Seite 15)
Intelligente Programmierung
aufeinanderfolgender Adressen
Die Einstellungen der DIP-Schalter von S2 notieren
Die Programmierungen müssen in der angegebenen Reihenfolge durchgeführt werden
Stellen Sie S1 entsprechend der Anzahl der Tasten ein
Aktivieren Sie den Programmiermodus, indem Sie den
PRC-Schalter nach oben bewegen.
Die Türstation verbinden
Mediante los DIP-switches configurar la dirección de la vivienda (por ejemplo:
5) que se desea llamar (véase tabla de pág. 15)
Programación inteligente de direcciones
consecutivas
Anotar la configuración de los DIP-switches de S2
Es obligatorio efectuar las operaciones de programación en el orden indicado
Configurar S1 en función del número de pulsadores
Entrar en el modo programación subiendo el PRC
Conectar la placa de calle
Configurar o endereço do apartamento ao qual se pretende chamar (por
exemplo: 5) através dos DIP switches (consultar a tabela na pág. 15)
Programação Smart de endereços
consecutivos
Configurar S1 consoante o número de botões
Aceder à programação premindo PRC para cimaLigar a botoneira
É obrigatório realizar as operações de programação pela ordem indicada
Anotar as configurações dos DIP-switch de S2
