Descripción general
El módulo SK9001 es una unidad de control autónoma con antena
de lectura integrada que permite gestionar las llaves electrónicas
SK9050, SK9051 y SK9052 . Permite controlar el acceso a una puerta
equipada con una cerradura eléctrica o un dispositivo automático.
Se entrega listo para funcionar. Se inicializa poniendo el primer
dispositivo de identificación (a continuación, llamado identificador)
programado con el software SIMPLEKEY ADVANCED en la
centralita virgen. Luego, los otros identificadores se memorizan
automáticamente cuando se pasan por primera vez.

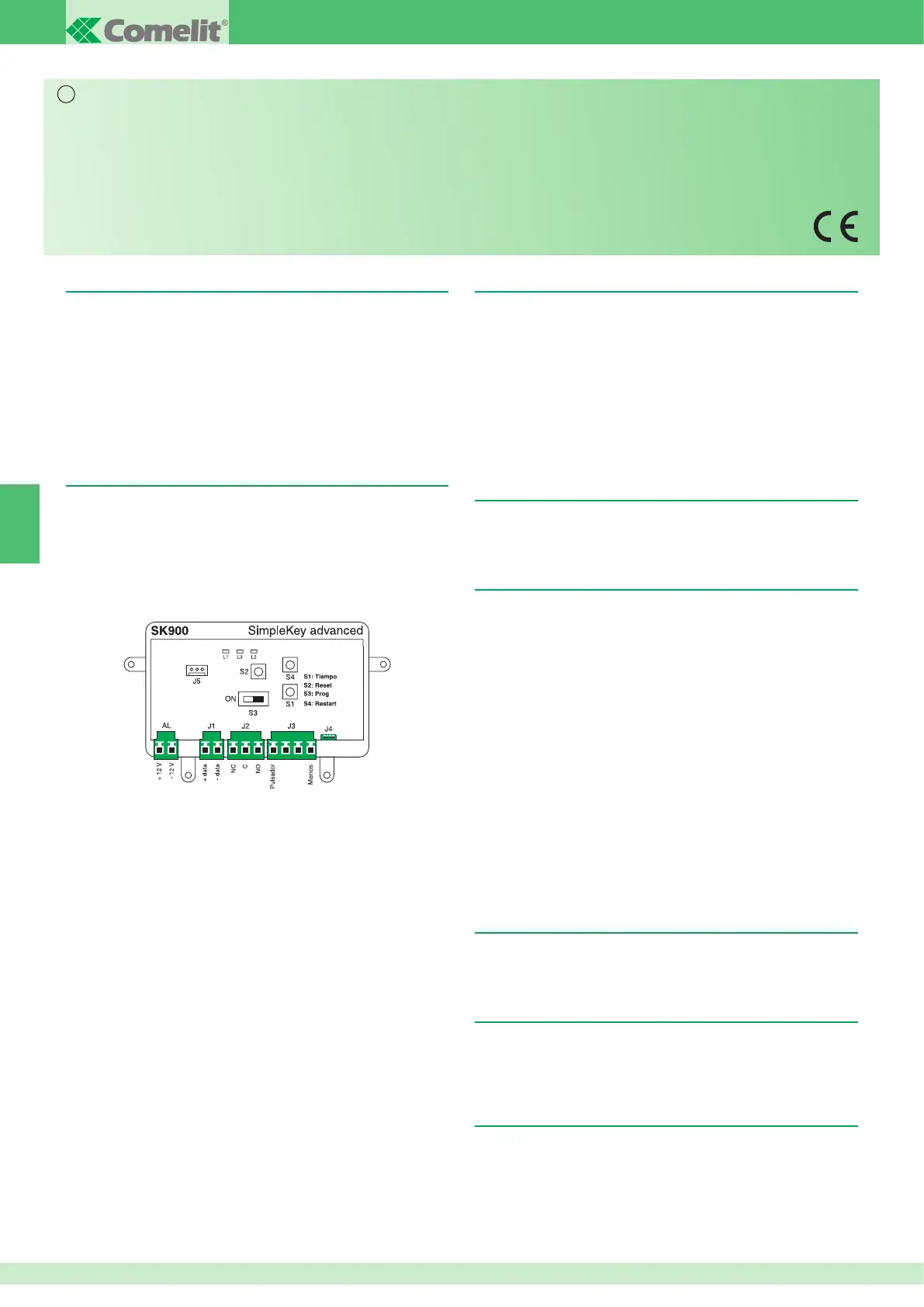

Descripción del módulo
La tarjeta está formada por:
- un interruptor para acceder a la programación
- tres pulsadores para configurar los parámetros
- tres testigos rojos para indicar el estado de la centralita
-regletasdeconexiones
- un conector J5 para actualizar el firmware
Descripción de los bornes
AL: alimentación de 12 a 33 Vcc o 12 a 24 Vca
J1:redRS485
J2 : salida del relé NA/NC
J3 : pulsador de salida y alarma
J4 : antena integrada
PROGRAMACIÓN
El interruptor S3 permite seleccionar el modo programación:
S3 en “0” ⇒ modo funcionamiento
S3 en “ON” ⇒ modo programación
Nota: en modo programación, el testigo L2 y el testigo de la antena
de lectura parpadean rápidamente.
Para que la centralita pueda gestionar los accesos, el interruptor tiene
que estar obligatoriamente en modo funcionamiento.
Regulación del tiempo de apertura
- Poner el interruptor S3 en “ON” (Programación)
- Presionar varias veces el pulsador S1 para configurar el tiempo
deseado (una pulsación corresponde a un segundo). Tras poner
otra vez el interruptor S3 en modo funcionamiento, un doble pitido
confirma que la operación se ha efectuado correctamente.
El valor mínimo de temporización es de 1 s.
Elvalormáximodetemporizaciónesde99 s.
El módulo se entrega con un tiempo de apertura regulado en
fábrica en 5 segundos.
Gestión de los identificadores de residentes
Para que los identificadores puedan funcionar en el módulo SK9091,
es necesario programarlos con el software SIMPLEKEY ADVANCED
entregado con el kit SK9001.
Para la programación, consúltense las instrucciones del software.
1. Inicialización
El SK9001 se entrega virgen y se tiene que inicializar. Para ello,
hay que suministrarle tensión y pasar uno de los identificadores
programados por delante del lector. El módulo permanece en
programación durante algunos segundos (el led rojo y el verde
parpadean al mismo tiempo) mientras se transfiere el Código del
Edificio y el Código de la Instalación.
Cuando se vuelve al modo de funcionamiento normal, todos los
identificadores del mismo edificio abrirán la puerta, sin necesitar otra
programación, y sus parámetros se memorizarán automáticamente
cuando dichos identificadores pasen por primera vez.
Nota: Programación para varios edificios
En un caso bastante típico con una entrada principal y varias entradas
secundarias, es posible programar y autorizar identificadores
que pertenecen a edificios diferentes (30  como máximo). Para
ello, sólo hay que pasar por delante del módulo, uno tras otro, los
identificadores de los diferentes edificios mientras el módulo está
en fase de programación para su inicialización. De esta manera, el
módulo quedará programado con los Códigos de los Edificios y, por
consiguiente, los identificadores de los diferentes edificios podrán
abrir la puerta.
2. Añadido de un identificador
Para añadir un identificador posteriormente, sólo hay que programarlo
en el software SIMPLEKEY y pasarlo por delante de la antena de
lectura. Los parámetros se memorizan automáticamente.
3. Sustitución de un identificador
Para eliminar un identificador, sólo hay que seleccionarlo en
el software SIMPLEKEY y, en su lugar, programar un nuevo
identificador. Cuando se utilice por primera vez el nuevo identificador,
sus parámetros reemplazarán automáticamente los del anterior.
4. Modificación de los parámetros de un identificador
Para modificar los parámetros de un identificador, sólo hay que
seleccionarlo en el software SIMPLEKEY y reprogramarlo. Cuando
el identificador se utilice de nuevo, sus parámetros se actualizarán
automáticamente.
Advertencias
• Lainstalaciónsehadeefectuarenconformidadconlasnormasvigentes,siguiendoatentamentelasinstruccionessuministradasporelfabricante.
• Todoslosaparatosdebendestinarseexclusivamentealusoparaelcualhansidoconstruidos.Comelit Group S.p.A. declina toda responsabilidad por el uso impropio de los
aparatos, por cambios efectuados por terceros por cualquier motivo o finalidad y por el uso de accesorios y materiales no originales.
• TodoslosproductossonconformesalosrequisitosdelasDirectivas2006/95/CE(quesustituyelaDirectiva73/23/CEEysucesivasenmiendas)comodemuestralapresenciadela
marca CE en ellos.
• Noponerloscablesdelacolumnamontantecercadeloscablesdealimentación(230/400V).
• Lainstalación,elmontajeyelmantenimientodelosaparatoseléctricosdebenserefectuadosexclusivamenteporelectricistasespecializados.
• Enlainstalacióneléctricadelediciotienequehaberuninterruptordecorteomnipolarconunadistanciadeaperturadeloscontactosdealmenos3mm,capazdecortarla
alimentación del dispositivo.
• Antesdeefectuarcualquieroperacióndemantenimientohayquecortarlaalimentación.
• Trasefectuarlaintervención,hayqueponerlaproteccióndelosbornesycerrarlatapadeinspección.
• EldispositivoesconformeconlanormaEN60950-1sobreseguridaddeaparatoselectrónicosempleadosenelsectordelainformaciónycomunicación.
