Présentation générale
Le module SK9001 est une unité de contrôle autonome avec antenne
de lecture intégré qui permet de gérer les clés électroniques SK9050,
SK9051 et SK9052. Il permet de contrôler l’accès à une porte équipée
d’une serrure électrique ou un dispositif automatique.
Il est livré prêt à fonctionner. L’initialisation est réalisée par
présentation du premier badge programmé à l’aide du logiciel
SIMPLEKEY ADVANCED sur la centrale vierge ; Les autres badges
sont ensuite mémorisés automatiquement en mémoire lors de leur
premier passage.

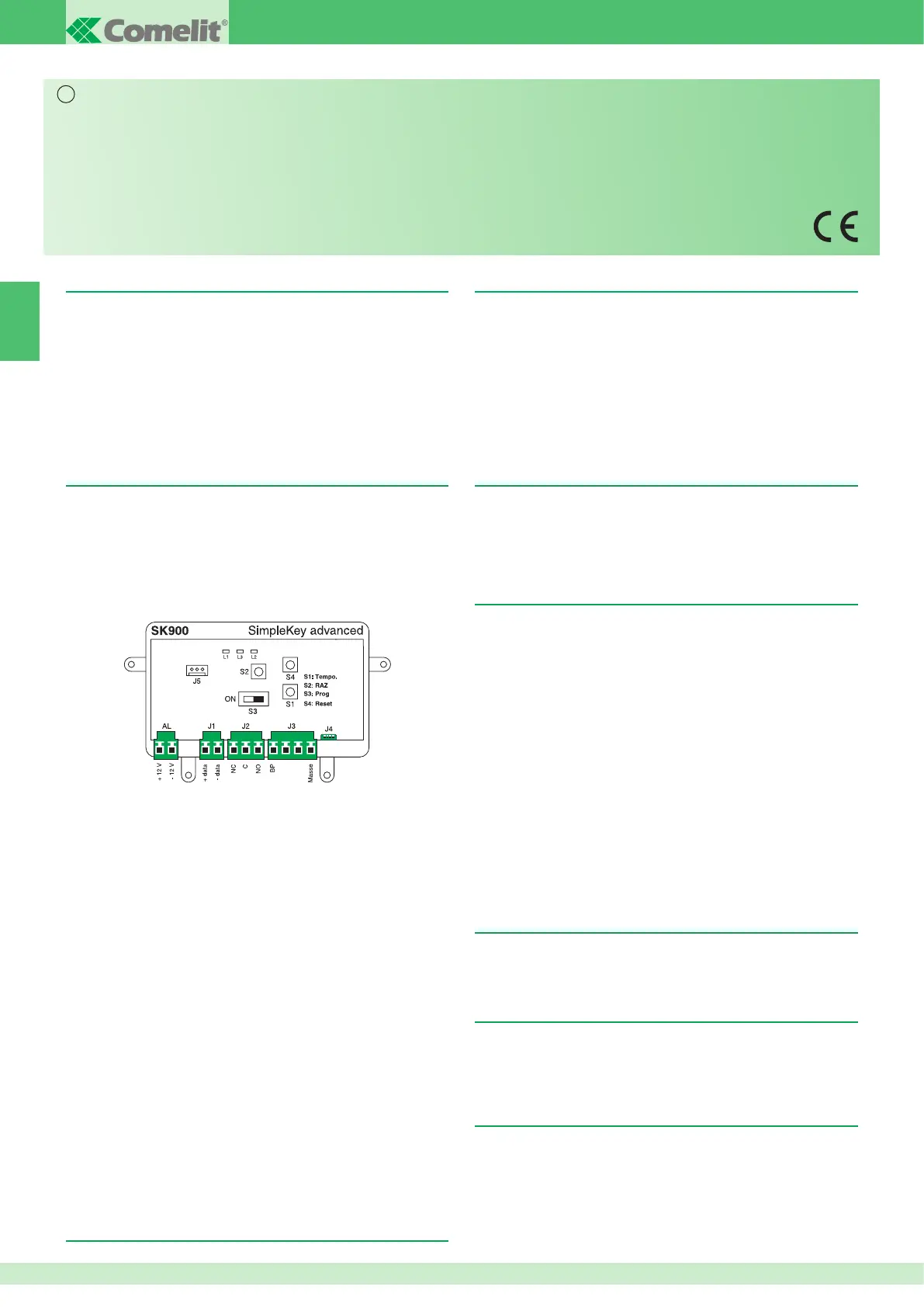

Présentation du module
La carte est composée :
- d’un switch permettant d’accéder à la programmation
- de trois poussoirs permettant d’agir sur les paramètres
- de trois voyants led rouges indiquant les états de la centrale
- de borniers de raccordement
- d’un connecteur de mise à jour du firmware J5
Description des bornes
AL : Alimentation 12 à 33 V cc ou 12 à 24 V ca
J1:RéseauRS485
J2:SortierelaisNO/NF
J3 : poussoir de sortie + alarme
J4 : antenne intégrée
PROGRAMMATION
Le switch S3 permet de basculer en mode de programmation :
S3 en position "0" ⇒ Mode fonctionnement
S3 en position "ON" ⇒ Mode programmation
Nota : En mode programmation le voyant L2 ainsi que celui de la tête
de lecture clignotent rapidement.
Pour que la centrale puisse gérer les accès, il faut impérativement
revenir en mode fonctionnement
Réglage de la temporisation d’ouverture
- Mettre le switch S3 sur "ON" (Programmation)
- Appuyer plusieurs fois sur le bouton S1 pour régler les unités de
la temporisation (un appui par seconde). Une fois S3 rebasculé en
mode fonctionnement, un double bip de confirmation vous informe
de la validation.
La valeur minimum de la temporisation est de 1 seconde.
Lavaleurmaximumdelatemporisationestde99 secondes.
Le module est livré avec un réglage d'usine de temporisation
d’ouverture de 5 secondes.
Gestion des badges résidents
Il est nécessaire de programmer les badges à l’aide du logiciel
SIMPLEKEY ADVANCED contenu dans le kit SK9091 pour qu’ils
puissent fonctionner sur le module SK9001.
Reportez-vousàlanoticedulogicielpourlaprogrammation.
1. Initialisation
Le SK9001 est fourni vierge et doit être initialisé. Pour faire cela vous
devez simplement le connecter à l’alimentation et présenter au lecteur
un des badges programmés. Le module restera en Programmation
pendant quelques secondes (la LED rouge et elle verte clignoteront
au même temps), car le module est en train de recoder le Code
Immeuble et le Code Installation.
Une fois revenu au Mode de Fonctionnement normal, tous le badges
du même immeuble ouvrira la porte sans autre programmation et leur
paramètres seront mémorisés automatiquement lors de leur première
présentation.
Nota : Programmation Multi - Immeubles :
Dans une situation assez typique avec une Entrée Principale et des
Entrées Secondaires il est possible de programmer et autoriser des
badgesappartenantàdesimmeublesdifférents(30Maximum).Pour
faire cela on doit simplement présenter au module, un après l’autre,
les badges provenant d’immeubles différents tandis que le module est
en Programmation pour son Initialisation. De cette façon le module
sera programmé avec plusieurs Codes Immeuble, et tous les badges
de ces immeubles pourront ouvrir la Porte.
2. Ajout d'un badge
Pour ajouter ultérieurement un badge, il suffit de le programmer sur
le logiciel SIMPLEKEY et de le présenter devant l’antenne de lecture.
Ses paramètres seront automatiquement enregistrés.
3. Remplacement d’un badge
Pour supprimer un badge, il suffit de sélectionner son emplacement
sur le logiciel SIMPLEKEY et de reprogrammer un nouveau badge.
Ses paramètres viendront automatiquement remplacer l’ancien lors
de sa première utilisation.
4. Modification des paramêtres d’un badge
Pour modifier les paramètres d’un badge, il suffit de le sélectionner
sur le logiciel SIMPLEKEY et de le reprogrammer. Ses paramètres
seront automatiquement mis à jour lors de sa prochaine utilisation.
Avertissements
• Effectuerl’installationensuivantscrupuleusementlesinstructionsfourniesparleconstructeuretconformémentauxnormesenvigueur.
• Touslesappareilsdoiventêtrestrictementdestinésàl’emploipourlequelilsontétéconçus.La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage
desappareils,pourdesmodicationseffectuéespard’autrespersonnespourn’importequelleraisonetpourl’utilisationd’accessoiresetmatériauxnond’origine.
• Touslesproduitssontconformesauxprescriptionsdeladirective2006/95/CE(quiremplaceladirective73/23/CEEetamendementssuccessifs).Celaestattestéparlaprésence
du marquage CE sur les produits.
• Éviterdeplacerleslsdemontantàproximitédescâblesd’alimentation(230/400V).
• Lesinterventionsd’installation,demontageetd’assistanceauxappareilsélectriquesdoiventêtreeffectuéesexclusivementpardesélectriciensspécialisés.
• L’installationélectriquedubâtimentdoitêtremunied’uninterrupteurderéseauomnipolaireavecuneouverturedecontactd’aumoins3mmenmesuredesectionnerl’alimentation
du dispositif.
• Couperl’alimentationavantd’effectuertouteopérationd’entretien.
• Remettrelesprotectionssurlesbornesetfermerlaported’inspectionaprèschaqueintervention.
• LedispositifestconformeàlanormeEN60950-1relativeàlasécuritédeséquipementspourlatechnologiedel’information.
