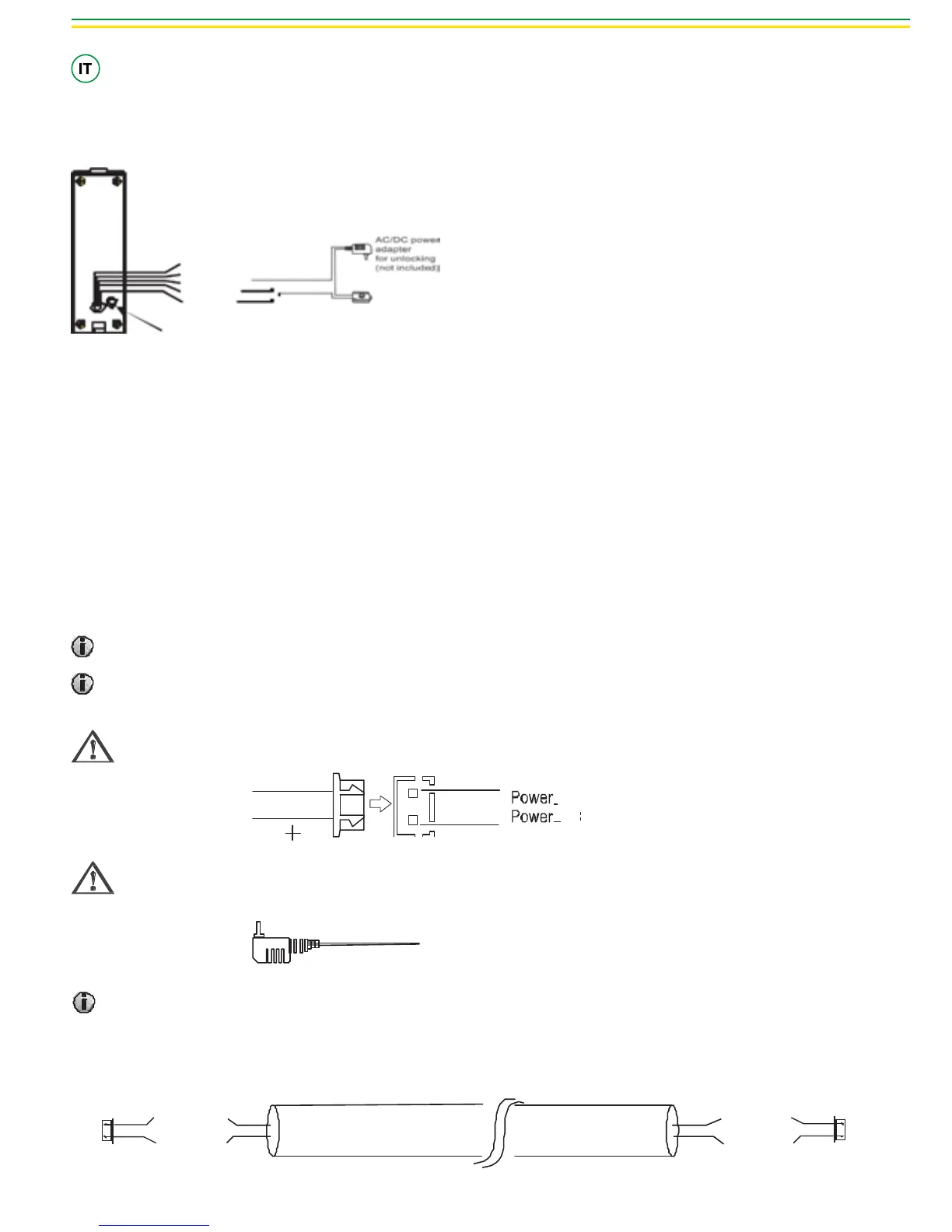

SCHEMI DI COLLEGAMENTO
1. Schema di collegamento posto esterno
1. Red: DC15
2. Black: GND
3. Brown: COM
4. Yellow: NC
5. Blue: NO
Regolazione volume
altoparlante
Serratura elettrica
(non inclusa)
1. Rosso: +15Vdc
2. Nero: GND
3/4. Marrone/Giallo - COM/NC: alla serratura elettrica
3/5. Marrone/Blu - COM/NO: alla serratura elettrica
2. Schema di collegamento per posto interno
È possibile collegare fino ad un massimo di 2 posti esterni, 2 telecamere scorporate e 4 monitor ( 1 master e 3 slave ) .
Le telecamere scorporate devono essere alimentate separatamente.
Note per il collegamento
La serratura elettrica ed il relativo alimentatore non sono inclusi nel kit videocitofonico.
Per l’attivazione della serratura è disponibili un relè con contatti C-NO-NC.
La pressione del pulsante “apriporta” sul monitor, attiva il relè chiudendo il contatto tra C-NO.
Accertarsi di inserire correttamente il connettore dell’alimentazione
Fornire alimentazione solo ad installazione completata
DC15V
Cavi e distanze massime
-Necessario l’utilizzo di 2 cavi non intrecciati (non UTP)
- Distanza tra posto esterno e posto interno
sezione cavi da 0.2mm 2 ≤28m
sezione cavi da 0.3mm 2 ≤50m
