COUPLE DE SERRAGE 6-8 Nm
(12 Nm max)
M8
N°4 EMBOUTS FILET
É
S
À
90°
OU
N°3 EMBOUTS FILET
É
S
À
120°
BOUCHON DE PROTECTION
ENLEVER AVANT
LE MONTAGE !
Ø60±1
Ø 97 ±2
1
3
42
22

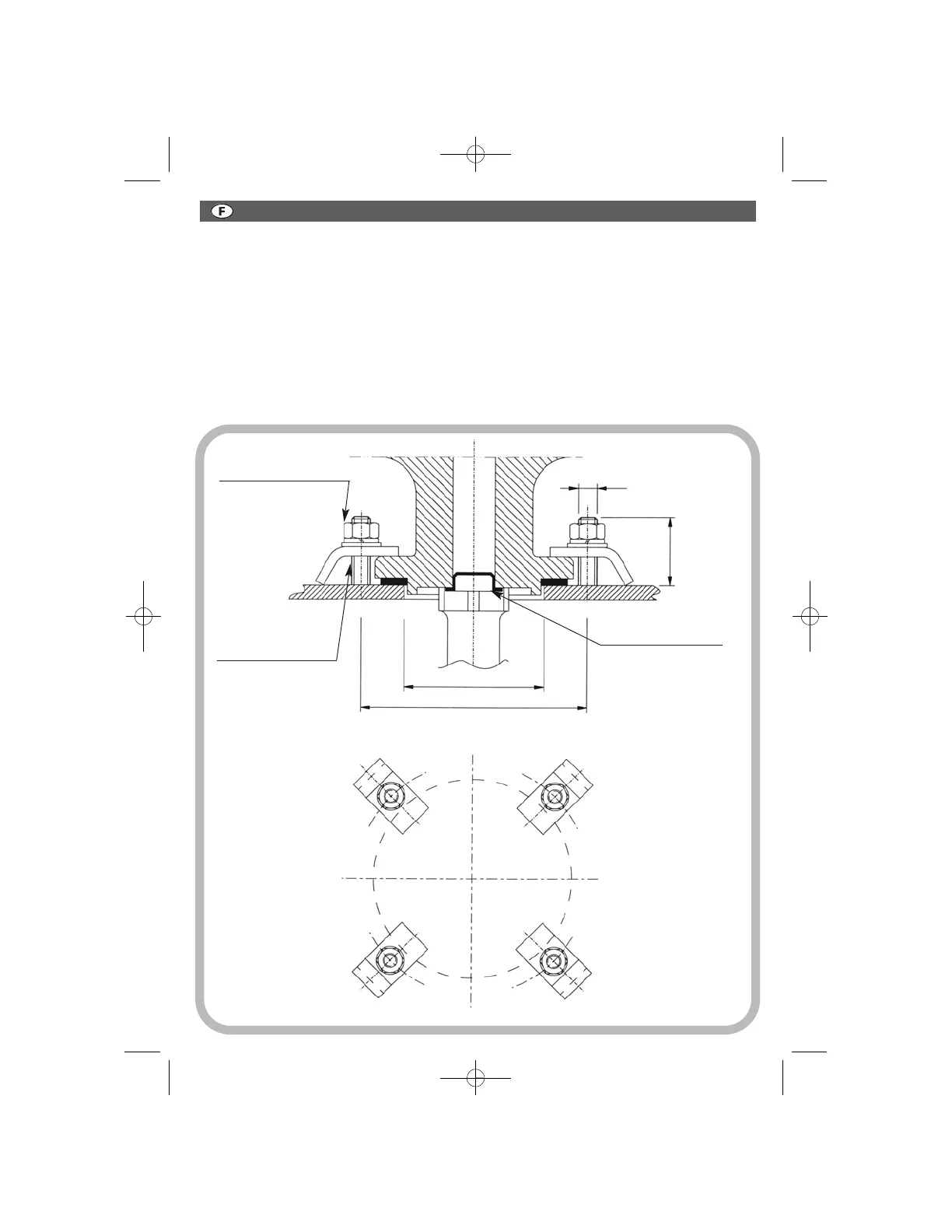

APPLICATION SUR CAISSON TRANSFORMATEUR
- Trou Ø 60 ± 1 sur caisson
-
Joint plat (livré avec l’appareil)
-
Pattes de fixation inox (4 pièces livrées en sachet plastique)
-
Rondelles planes inox UNI 6592 Ø 8,4 (4 pièces livrées en sachet plastique)
-
Rondelles elastiques inox UNI 1751 Ø 8,4 (4 pièces livrées en sachet plastique)
-
Ecrous M8 inox UNI 5588 (4 pièces livrées en sachet plastique)
Serrer les écrous en position 1,2,3,4 avec un couple de 3÷4 Nm de façon croisée; répéter l’opération suivant la même
séquence jusqu’à atteindre la valeur conseillée.
Pendant le soulèvement du transformateur, à cause de la déformation du couvercle, une perte d’huile pourrait être pos-
sible. Il est conseillé d’utiliser des couvercles avec épaissuer approprié (min. 6-8 mm).
