PRECISIÓN INSTRUMENTOS
TERMOSTATOS INDICADORES DE PRESIÓN TERMÓMETROS
±3% del valor de fondo escala ±10% del valor de fondo escala ±3% del valor de fondo escala
27

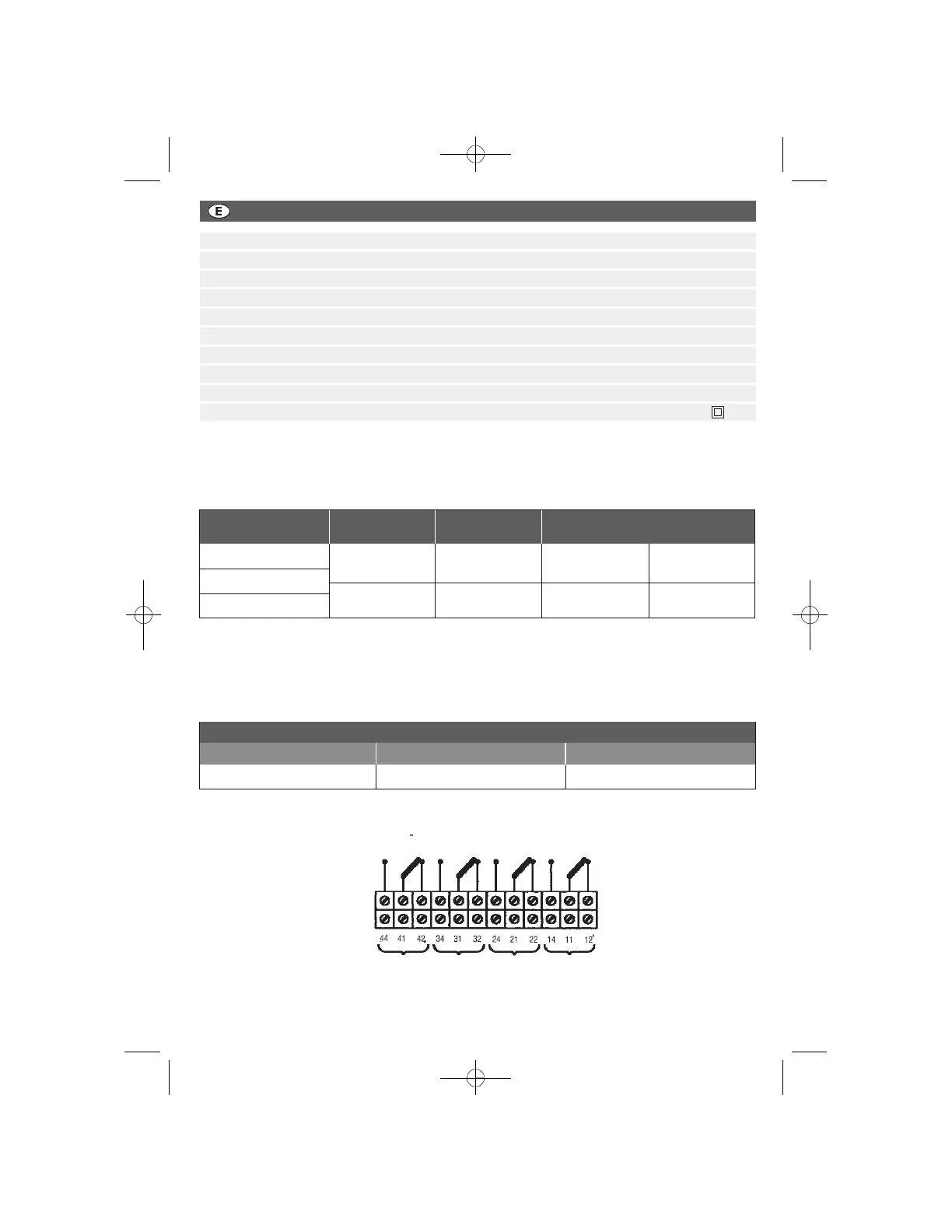

DIAGRAMADE CONEXIONESCON ARREGLO A LA NORMA EN 50005
TEMP. TEMP.
PRESION
NIVEL DEL
DESCONEXION ALARMA
ACEITE
“T1” “T2”
VOLTAJE
CAPACIDAD DE
CIERRE
PODER DISYUNTOR
Poder de interrupción de los contactos
NIVEL DEL ACEITE / ACUMULACION GAS
24V d.c. - 220V d.c. 2A 100 mA
L/R < 40 ms
Poder de interrupción de los contactos
PRESOSTATO
230V a.c. 2A 2A
cos φ > 0,5
Poder de interrupción de los contactos
TERMOSTATOS
GRADO DE PROTECCION (CEI-EN 60529)
GRADO DE RESISTENCIA A LOS CHOQUES (EN 50102)
RESISTENCIA A LA NIEBLA SALINA
RESISTENCIA A LOS RAYOS ULTRAVIOLETAS (UNI-ISO 4892 / UNI-ISO 4582)
TRESISTENCIA A LA TEMPERATURA:
CONEXION ABRAZADERA PARA CABLES
CAJA DE BORNES (EN 50005/EN 60947-7-1 / IEC 947-7-1)
SECCION DEL HILO QUE HAY QUE EMPLEAR EN LA CAJA DE BORNES:
PRESION MAXIMA DE TRABAJO:
CARACTERISTICAS ELECTRICAS
IP66
IK 07
1000h
500h
-40°C ÷ +120°C
M25x1,5
CON ARREGLO A LAREGLAMENTACION VIGENTE
HASTA 2,5 mm
2
500 mbar
INVOLUCROAISLADO
CARACTERISTICAS GENERALES
