cadre en forme d'ellipse fourni est inséré pour fermer le cadre rectangulaire. Le
pourtour de la tête de lecture comporte une saillie servant à éviter que le cadre en
forme d'ellipse ne tourne.

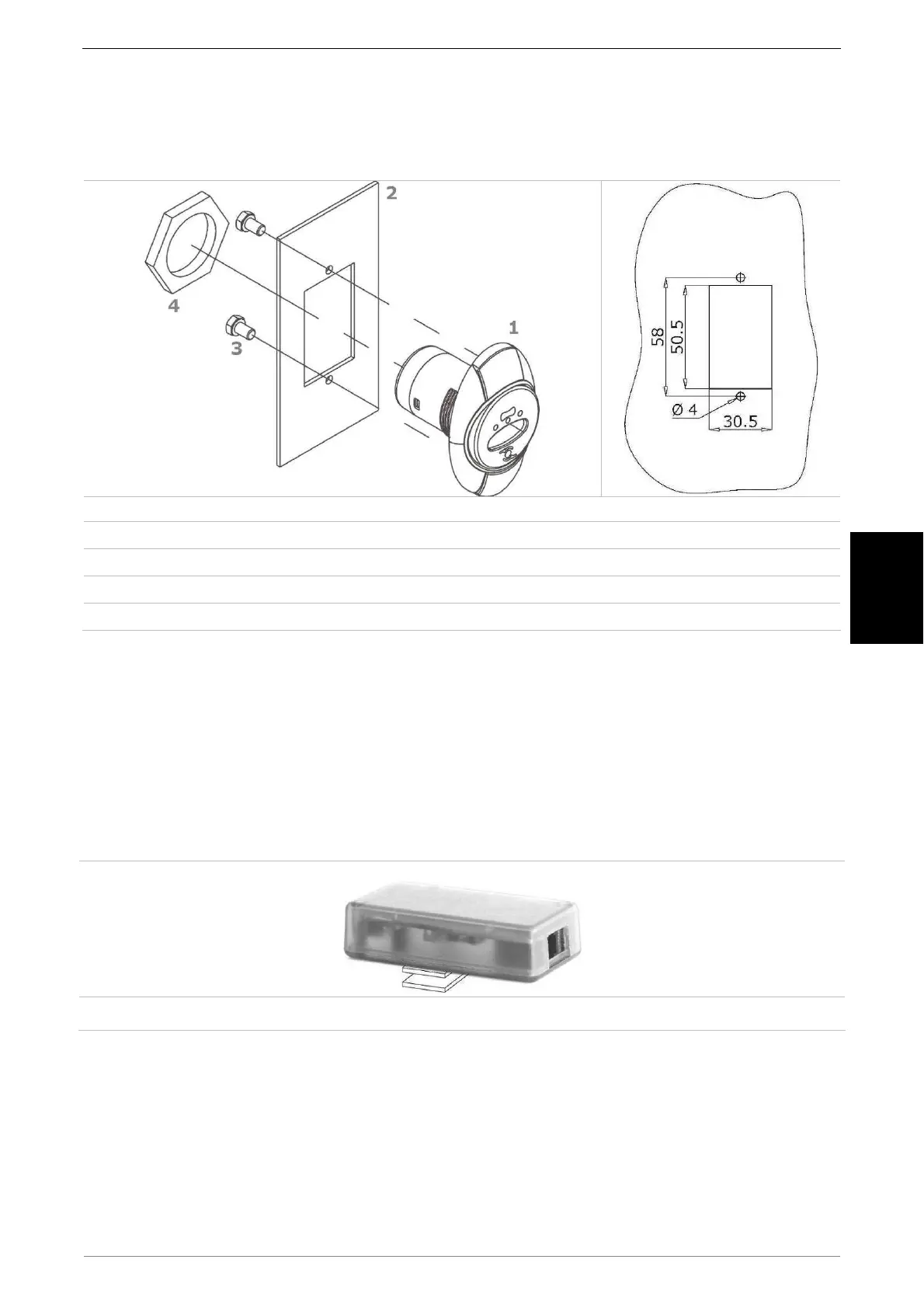

Figure 6
1
11
1
Tête de lecture
2
22
2
Façade du distributeur
3
33
3
Vis de fixation
4
44
4
Écrou de fixation
5.3 Installation du module de connexion
Le module Power doit être fixé au distributeur automatique, en le mettant le plus
proche possible à la tête de lecture, car le câblage a une longueur de 60 cm.
Comme pour tous les composants électroniques il faut de s'assurer que le module ne
soit pas soumis à des vibrations, à l’humidité et la saleté qui peut être la cause d'un
mauvais fonctionnement. Le dispositif doit être fixé au distributeur automatique avec de
bandes de velcro (fig. 7) fourni dans le paquet.
Figura 7
5.4 Branchements
La tête de lecture peut être installé avec le Module Power
Module PowerModule Power
Module Power (Fig.8) ou on l’a peut lier,
sans utiliser le Module, au monnayeur rendeur RR6 HD PRO (My
My My
My RR6 HD PRO
RR6 HD PRORR6 HD PRO
RR6 HD PRO –
Figure 9), dans le cas où elle est installée sur un distributeur automatique.
