Comestero Group RR6 HD PRO - Instalación del Cabezal de Lectura con Marco

61
ES

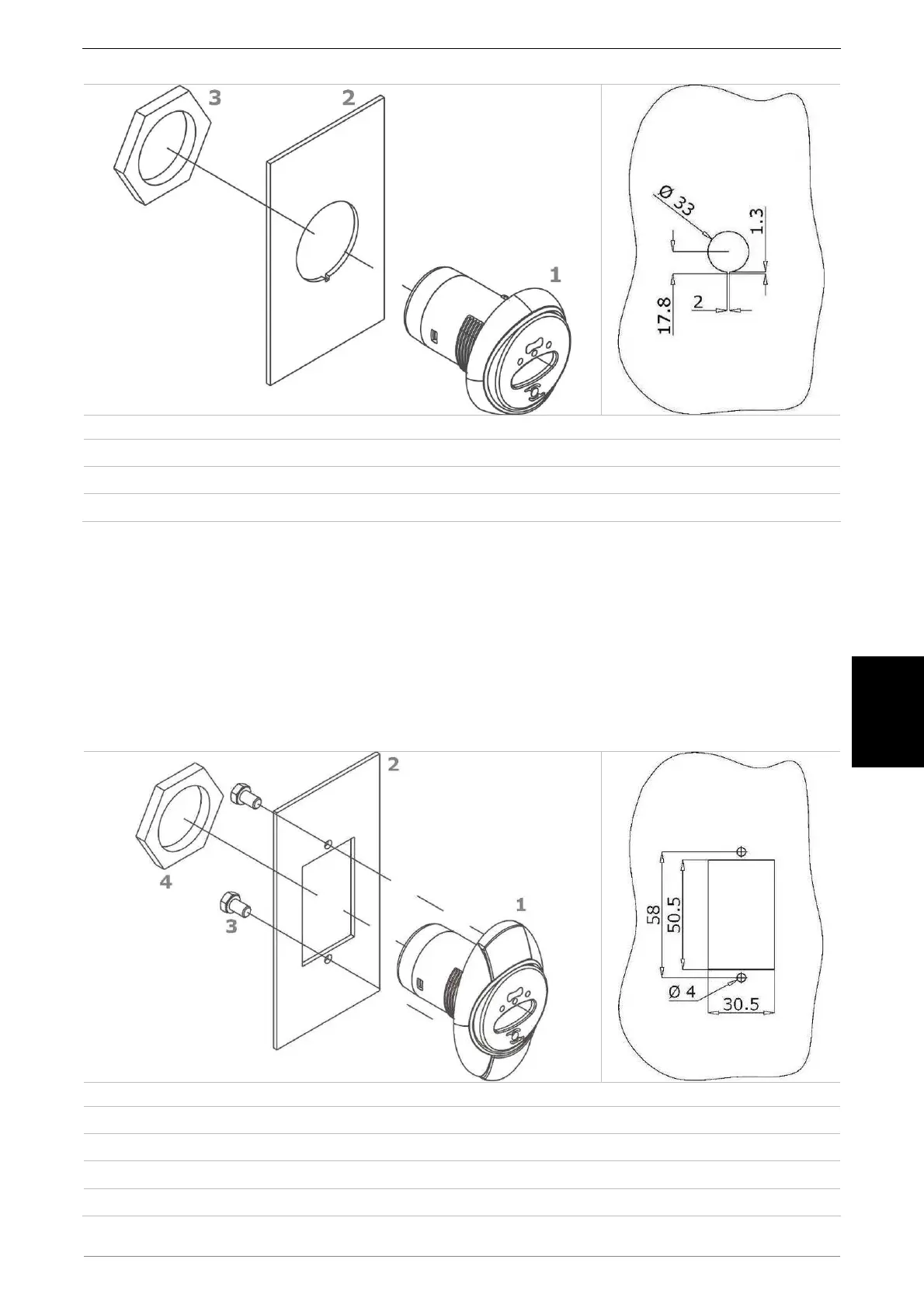

Figura 5
1
11
1 Cabezal de lectura
2
22
2 Superficie de la dispensadora
3
33
3 Tuerca de fijación
5.2
5.25.2
5.2 Instalación del cabezal de lectura con marco
Instalación del cabezal de lectura con marcoInstalación del cabezal de lectura con marco
Instalación del cabezal de lectura con marco
Si WorldKey UltraLite se instala en una Dispensadora Automática que ya tiene la
perforación de los sistemas cashless utilizados precedentemente, antes que el Lector
hay que poner el marco con forma elíptica suministrado para tapar el agujero
rectangular. En el perímetro circular del cabezal de lectura hay un saliente para evitar
que el marco elíptico pueda girar.
Figura 6
1
11
1 Cabezal de lectura
2
22
2 Superficie de la dispensadora
3
33
3 Tornillos de fijación
4
44
4 Tuerca de fijación
