Comprag A1508 - Данные Электрических Подключений

85COMPRAG Компрессор воздушный винтовой A-Серия
Основные компоненты
К1, K2, К3, К4 Контактор YA Клапан электромагнитный
М1 Электродвигатель R Блок управления
Т Датчик температуры I/P Датчик давления
SB Кнопка экстренной остановки TN1, TN2 Реле тепловое
F1, F2 Предохранитель TR Трансформатор
МКС Реле контроля фаз QS Выключатель автоматический
2.7 Данные электрических подключений
Напряжение (В) Частота (Гц) A07.. A11.. A15.. A18.. A22..
Сечение жилы кабеля (мм²)
400 50 2,5/4 4/6 6/10 10/16 10/16
380 50 2,5/4 4/6 10/10 10/16 16/16
Предохранители (A)
380-400 50 35 35 50 63 63
Уставка теплового реле (A)
380-400 50 15,5 12,7 16,7 20,2 23,7
М1
3~380
6
5
4
3
2
1
2
1
1
2
3
4
5
Х01 Х04
NO (R4)/Delta
203
401
103
К1 К2
К3
К3
1
2
3
1
2
3
1
2 3
1 2 3
TN1
К1
К2
Rе2 Rе4
Rе3 K5.1
YA
1
2
3
1
2 3
QS
33
22
11
MKC-08
11
22 33
301
380v 33
22
1
2
3
4
S01
S02
S03
S04
204 206 208
205 207
203
202
209
200
SB1.1
K3.1
K2.1
201
101
F1 F2
202
102
200
103
301
301
Х03
102
NO (R3)/Star
NO (R2)/Main
K5
Х02
TN1.1
MKC-08
P
t°
SB1.2
R
TR

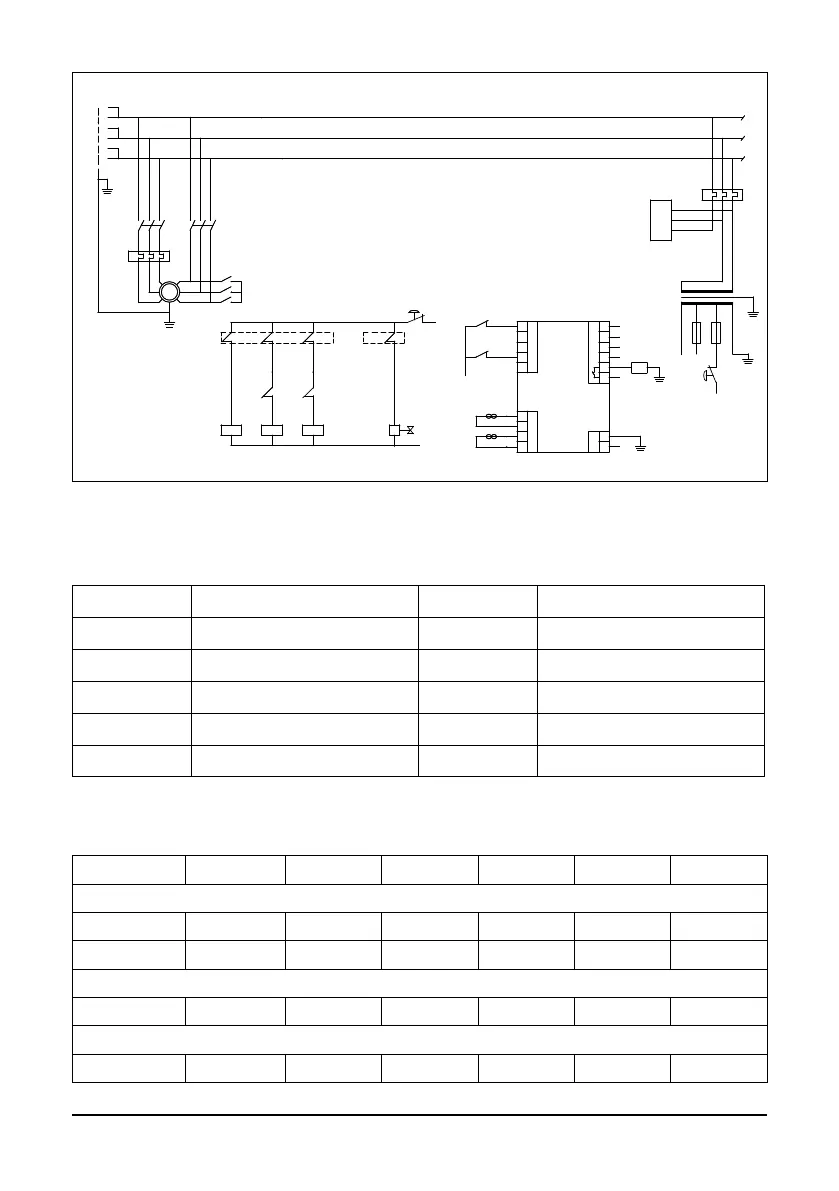

Рис. 2.6.2. Схема электрическая A11.. – A22.., AR11.. – AR22.., ARD11.. – ARD22.*
*Для компрессоров серии RDX с рефрижераторным осушителем смотрите документацию на сам
осушитель.
