Posizionare e contrassegnare il centro della
staffa. Assicurare la staffa al soffitto con
appositi tasselli in base alla tipologia di
soffitto (tasselli ad espansione non forniti).
Page15
Agganciare il connettore sferico ed il
ventilatore alla staffa. Assicurarsi
che il perno di guida si adatti al
fissaggio sferico.
Inserire il ricevitore del controllo remoto,
tra la staffa e l’asta, ed il sensore come
dimostrato in figura.
Agganciare il connettore maschio/femmina a 3 vie
dalla staffa al ricevitore del controllo remoto.
Agganciare il connettore maschio/femmina a 4 vie
dal ricevitore del controllo remoto al ventilatore.
Aprire la confezione ed estrarre il
ventilatore.
Collegare i cavi della rete elettrica
Marrone: fase
Blu: neutro
Giallo/verde: terr

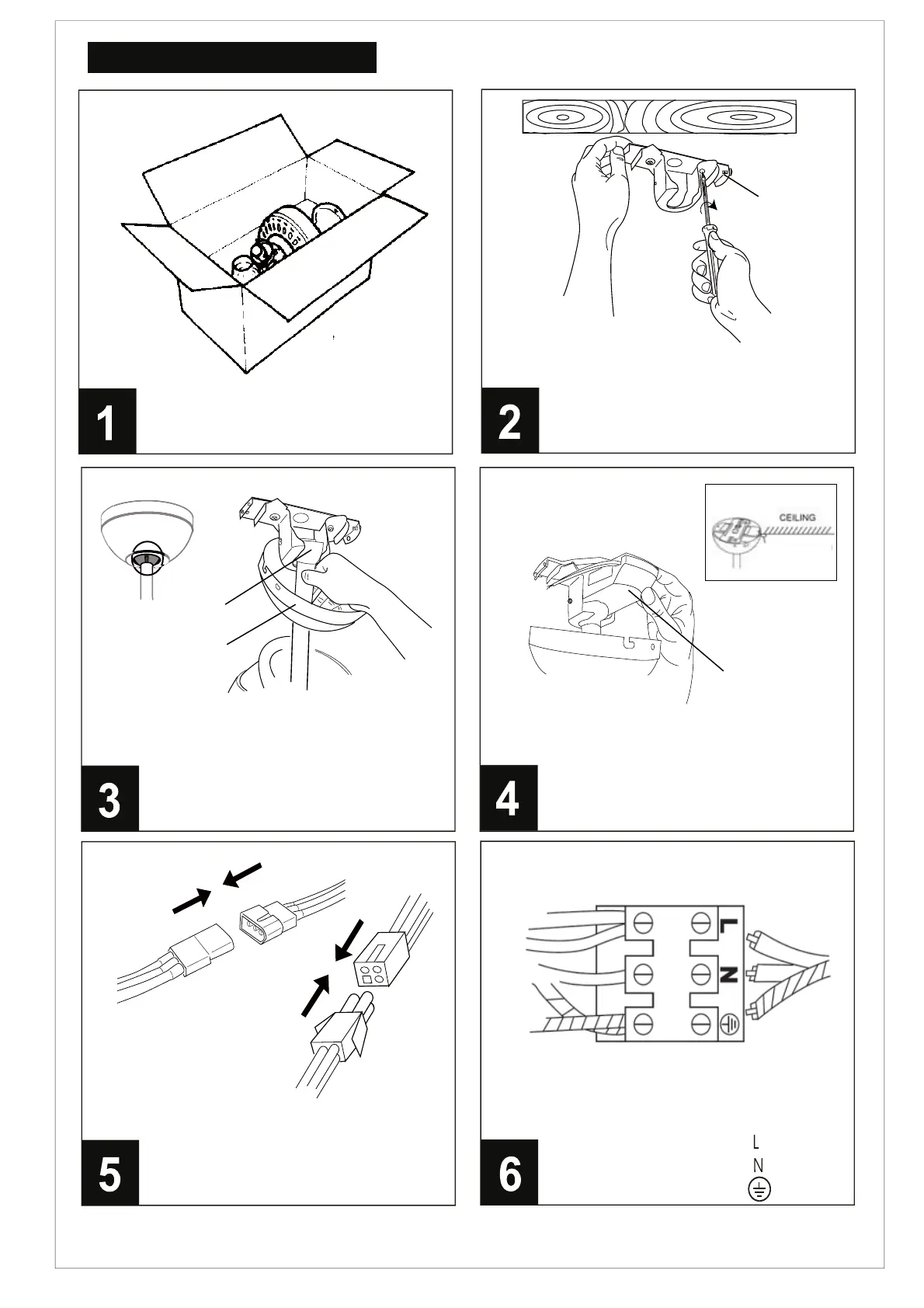

Illustrazioni di montaggio
15. Staffa di
fissaggio
10. Copertura
8. Ricevitore
controllo remoto
9. Connettori
maschio/femmina
2. Connettore terminale
34. Connettore sferico
collegamento via cavo
THE INSTALLSTION
POSITION OF SENSOR
