Page16

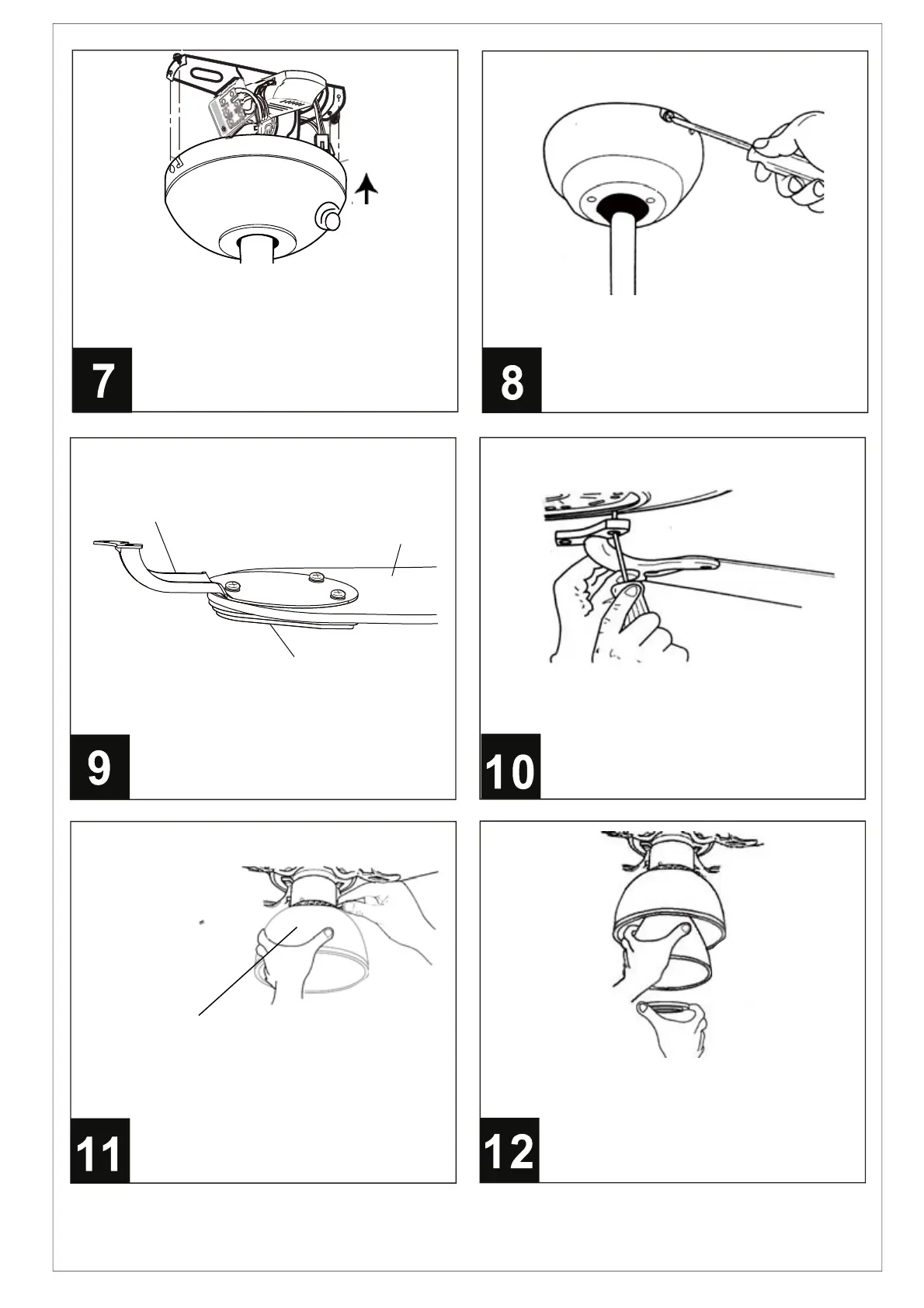

Completare il fissaggio della copertura
serrando completamente le viti.
Montare la pala del ventilatore tra la staffa
lama e portalama,quindi serrare le viti con
rondella piatta.
Installare i gruppi pale sui bracci del motore
fissandoli con le apposite viti e rondelle
piatte e a molla.
Installare il piccolo paralume in vetro sul
kit lampada serrando l'anello di plastica
portalampada.
Fissare la copertura alla staffa allineando i fori di
fissaggio. Alzare il ventilatore finché le viti non
raggiungono la fine della filettatura, poi girare la
copertura in senso orario finché le viti non finiscono
nelle apposite rientranze.
18.paralume grande bicchiere
27.Porta pala
26.Pala
25.La staffa di pala del ventilatore
Installare la paralume grande bicchiere con le apposite viti.
ATTENZIONE: non utilizzare pinze per questa
operazione. Un serraggio eccessivo delle viti
potrebbe rompere il vetro e provocare danni.
