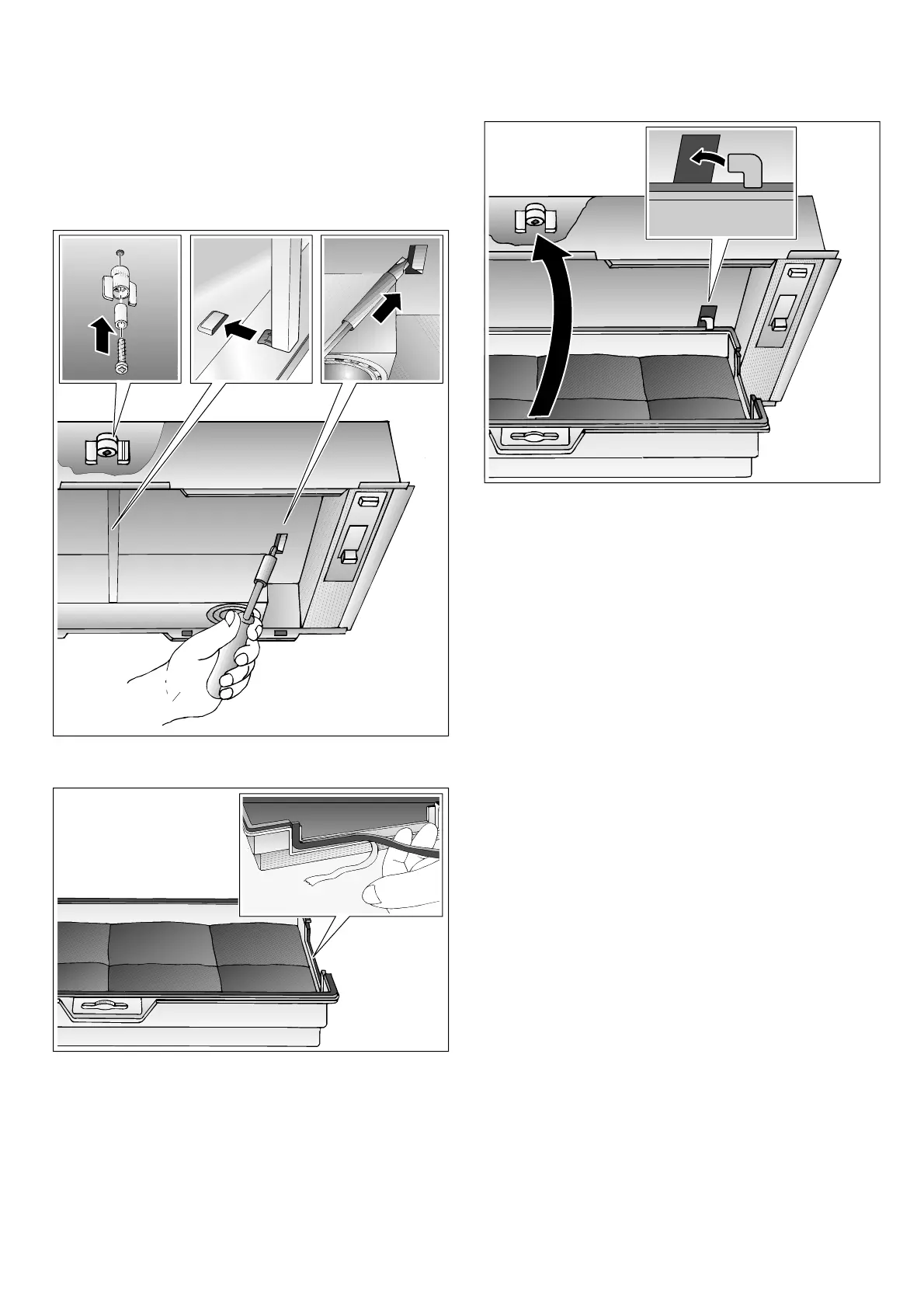

Montage du filtre à charbon actif
1. Retirez le filtre à graisse métallique.
2. Insérez la vis à travers l'écrou à oreilles et la coquille. Vissez
au milieu du plancher intermédiaire.
Remarque : La vis, les ailettes et la coquille sont fournies
avec le filtre à charbon actif.
3. Sur les appareils dotés de rails d'écartement, retirez-les. À
l'aide d'un tournevis, appuyez sur les deux pattes du plancher
intermédiaire vers l'intérieur.
4. Collez le filtre au charbon actif avec le ruban d'étanchéité
fourni.
5. Insérez le filtre au charbon actif à l'arrière et basculez-le vers
le haut, puis verrouillez-le avec l'écrou à oreilles au milieu.
Sur les appareils dotés de rails d'écartement, remettez ces
derniers en place.
6. Remettez le filtre à graisse métallique en place.
Démonter le filtre à charbon actif
1. Retirez le filtre à graisse métallique.
2. Sur les appareils dotés de rails d'écartement, retirez-les.
Déverrouillez, puis retirez le filtre au charbon actif au milieu
avec l'écrou à oreilles.
3. Changez le filtre au charbon actif, puis verrouillez-le avec
l'écrou à oreilles.
4. Sur les appareils dotés de rails d'écartement, remettez ces
derniers en place. Remettez le filtre à graisse métallique en
place.
