Installatie
Installatie

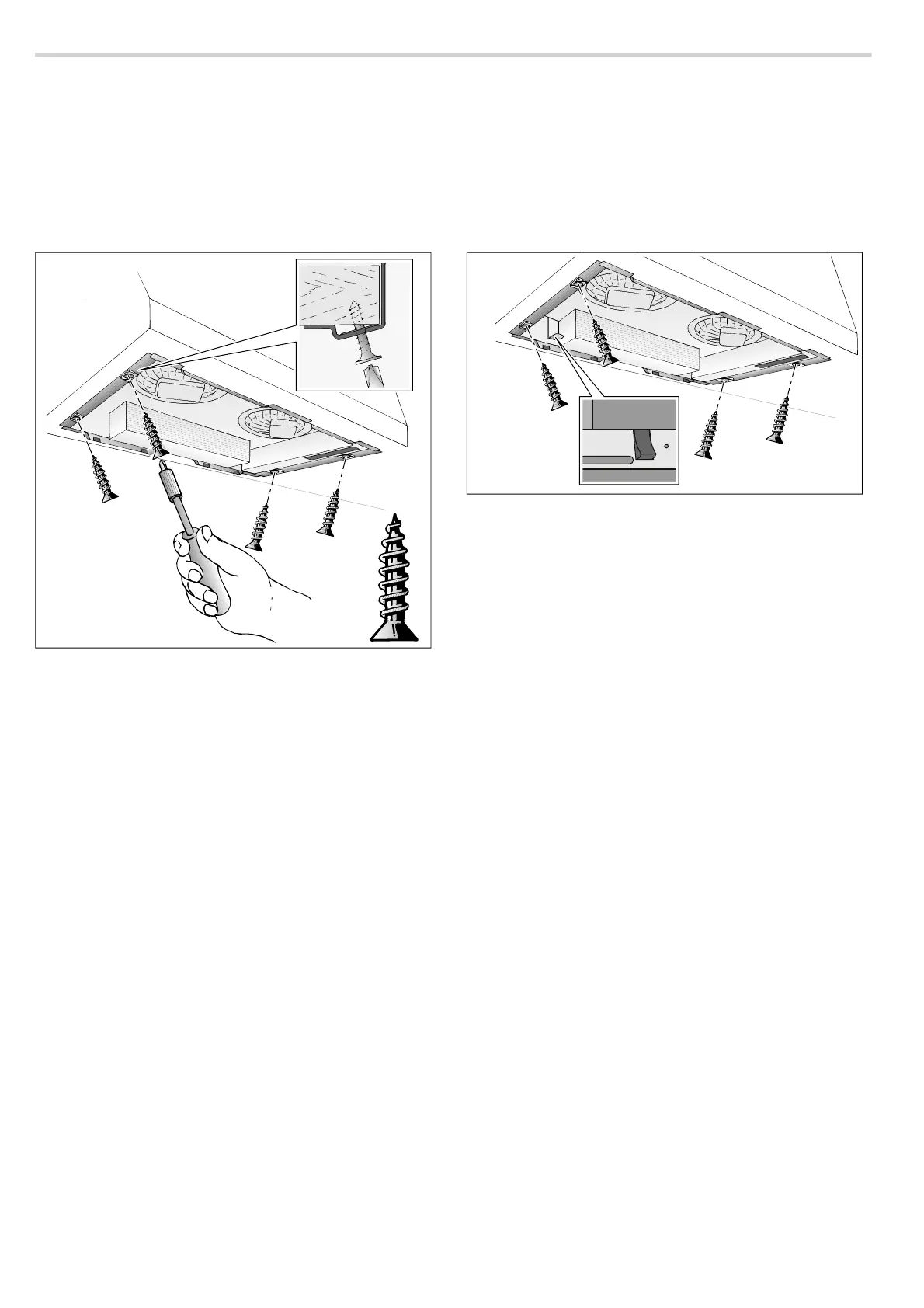

Eindmontage
1. Metalen vetfilter afnemen.
2. Elektrische verbinding tot stand brengen.
3. Afzuigkap in de ombouw omhoogdrukken tot de
montageveer vooraan en achteraan vastklikt.
4. Afzuigkap vastschroeven.
5. Metalen vetfilter aanbrengen en vergrendelen.
Buisverbindingen bevestigen
Aanwijzing: Bij gebruik van een aluminium buis moet het
aansluitgedeelte eerst worden gladgemaakt.
Luchtafvoerbuis Ø 150 mm (aanbevolen diameter)
Luchtafvoerbuis rechtstreeks op het luchtafvoeraansluitstuk
bevestigen en afdichten.
Luchtafvoerbuis Ø 120 mm
1. Verloopstuk rechtstreeks op het luchtafvoeraansluitstuk
bevestigen.
2. Luchtafvoerbuis bevestigen aan het verloopstuk.
3. Beide verbindingspunten goed afdichten.
Apparaat demonteren
1. Elektrische verbinding opheffen.
2. Schroeven losmaken.
3. Buisverbindingen opheffen.
4. Afzuigkap onderaan vasthouden. Vooraan en achteraan aan
de montageveer trekken.
5. Afzuigkap naar onderen toe verwijderen.
