15

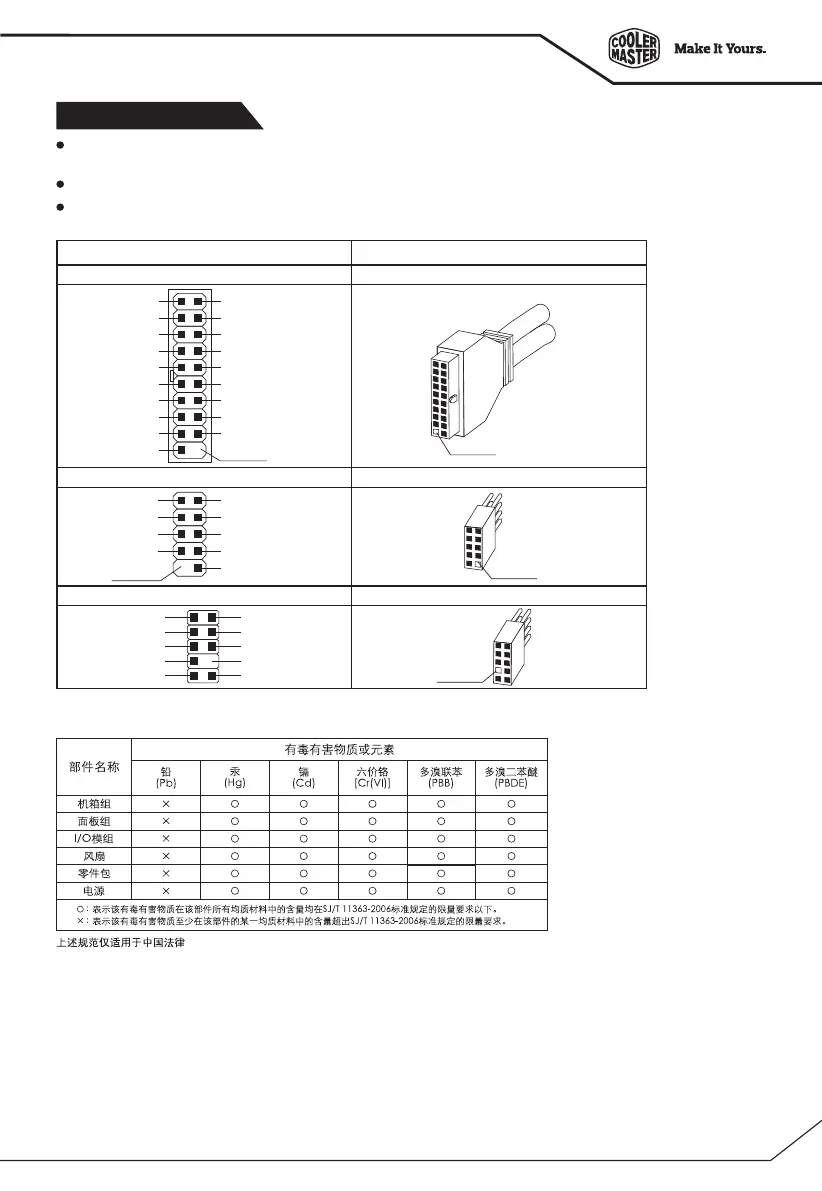

前I/O面板安裝說明
有害物质禁用表
请参考主机板使用说明的USB 3.0, USB 2.0, 声音插孔章节的图示.另外,请选用以下标准USB 3.0, USB 2.0,
音效连接头,避免损坏本产品.
下图为I/O电缆的连接线图.
一些主机板的USB 3.0, USB 2.0, 音效连接头与下图不符,安装前,请参阅主机板使用说明.
线材 主机板
Azalia (Intel高音质接口) HD 接口
USB 2.0 接口
USB 2.0 接口
No Pin
USB+5V
LP-
LP+
GND
USB+5V
LP-
LP+
GND
NC
No Pin
No Pin
USB 3.0 接口
USB 3.0 接口
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
No Pin
No Pin
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
AUD GND
PRESENCE#
SENSE1_RETURN
NO PIN
SENSE2_RETURN
PORT1L
PORT1R
PORT2R
SENSE_SEND
PORT2L
