française | 15
nivelé. S’assurer que le frein de stationnement est appliqué avant de charger ou de
décharger la remorque. Soulever les charges en faisant travailler les muscles des
jambes et non ceux du dos.
Séparer la remorque de la bicyclette seulement sur un sol nivelé, après avoir appliqué
le frein de stationnement et seulement en un lieu sécurisé hors de la circulation.
Commencer par détacher et enlever la sangle de sécurité de la base du vélo. Enlever
ensuite le collier à ressort du système à déconnexion rapide et enlever la remorque.
Fixer de nouveau le système d’attache à déconnexion rapide (QR) au bras d’attelage,
et le montant du QR peut rester sur la bicyclette.
Pour ranger la remorque, la maintenir à l’abri du soleil, les pneus gonflés. Ne pas
entreposer la remorque près d’une source d’ozone telle qu’un moteur électrique ou
un réchauffeur. Ne pas l’entreposer à des températures inférieures à -1 °C (30 °F) ou
supérieures à 38 °C (100 °F).
Ne pas nettoyer avec des solvants de nettoyage. Nettoyer la remorque uniquement à
l’eau et au savon.
MONTAGE DU CADRE ET DU SIÈGE
Sortir tous les paquets et toutes les pochettes de visserie de l’emballage et trier le
contenu. Déplier les panneaux latéraux de la remorque pour les maintenir en position
verticale. Quatre goupille type grenade verrouillent les côtés en position verticale.
Insérer ces goupilles et bloquer les ressorts selon l’illustration. Soulever le panneau
du compartiment de rangement arrière et le fixer. Il existe une barre transversale
qui soutient les panneaux latéraux et l’arrière du siège. Pendant la mise en position
verticale de cette barre transversale en travers de la partie supérieure, entre les
panneaux latéraux, la faire passer à travers les boucles au sommet du siège. Insérer la
barre transversale dans le manchon supérieur. Insérer la goupille et bloquer l’attache

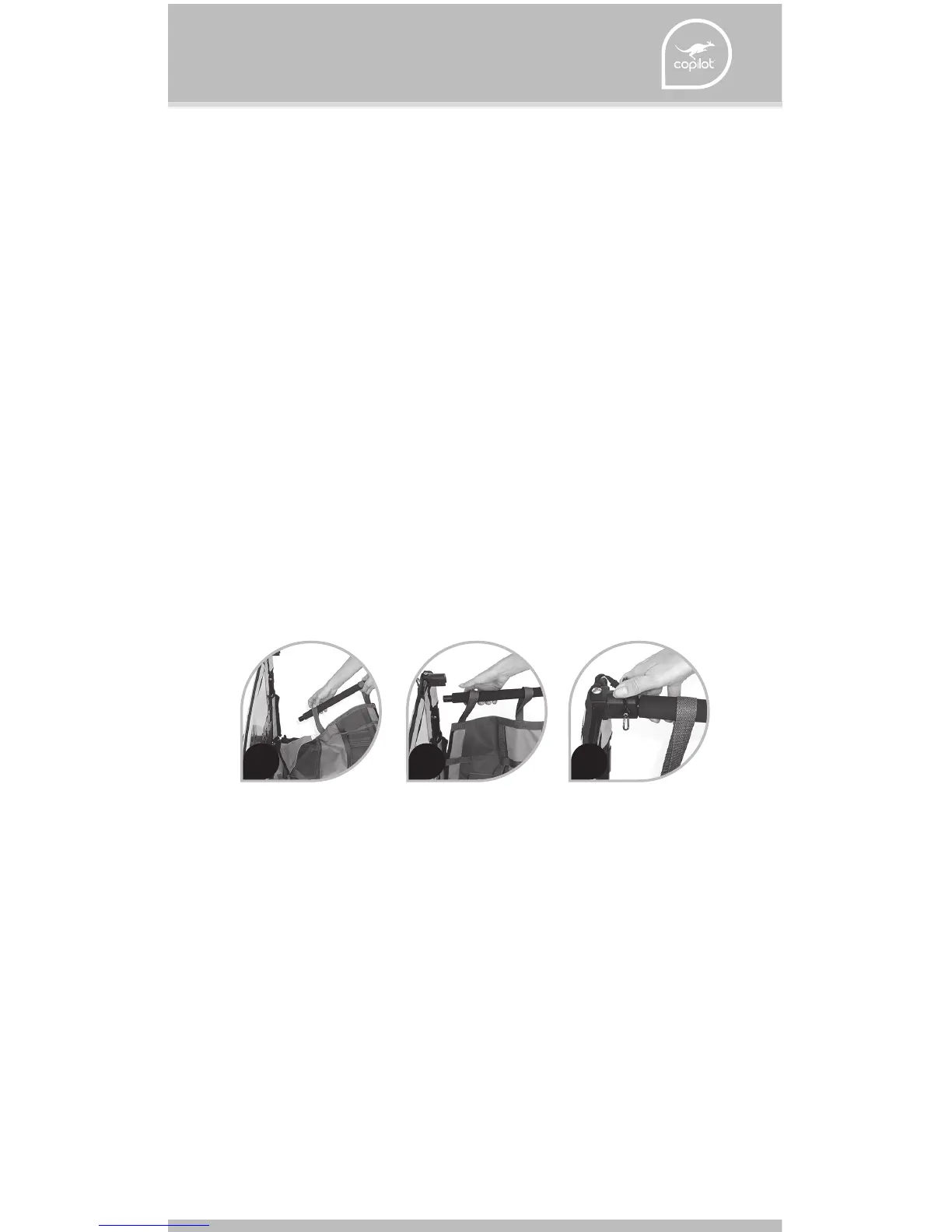

à ressort. Figures 1A, 1B et 1C.
1A 1B 1C
