8. Instalação
8.1 Seleção do equipamento de instalação

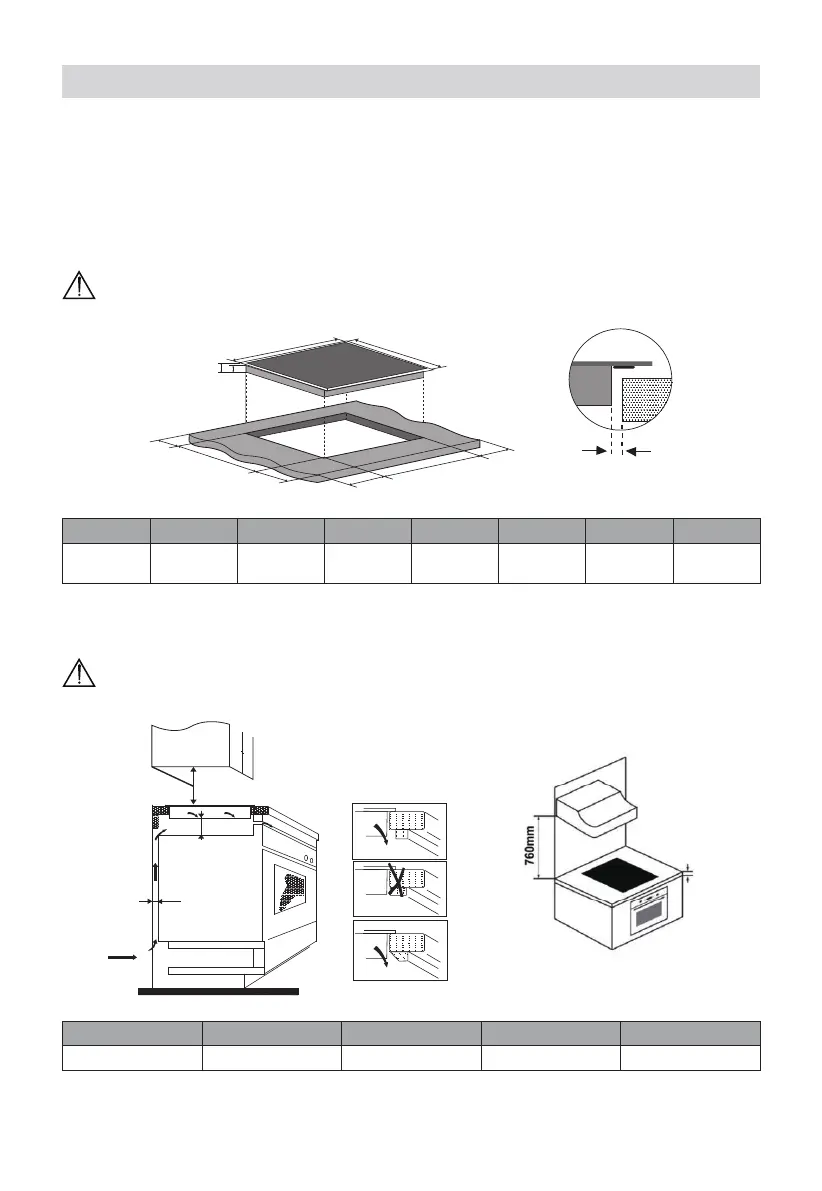

Recortar a superfície de trabalho de acordo com as dimensões mostradas no desenho.
Para efeitos de instalação e utilização, deve ser preservado um espaço mínimo de 5 cm à volta do buraco.
Certifique-se de que a espessura da superfície de trabalho é de pelo menos 30 mm. Por favor, selecionar
material de superfície de trabalho resistente ao calor e isolado (madeira e material fibroso ou higroscópico
similar não devem ser utilizados como material de superfície de trabalho a menos que impregnados) para
evitar o choque elétrico e deformação maior causada pela radiação térmica da placa de aquecimento.
Como se mostra abaixo:
Nota: A distância de segurança entre os lados da placa e as superfícies internas da bancada deve
ser de pelo menos 3 mm.
Min.3mm
F
A
X
X
X
B
L
H
D
W
X
Min. 3 mm
SELO
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm)
590 520 55 51 560+4
+1
490+4
+1
50 mini 3 mini
Em qualquer circunstância, certifique-se de que a placa vitrocerâmica está bem ventilada e que a
entrada e saída de ar não estão bloqueadas. Assegurar que a placa vitrocerâmica está em bom estado de
funcionamento. Como se mostra abaixo
Nota: A distância de segurança entre a placa de aquecimento e o armário por cima da placa de
aquecimento deve ser de pelo menos 760 mm.
Min.30mm
A
B
E
C
D
Min. 3 mm
quadro
A(mm) B(mm) C(mm) D E
760 50 mini 20 mini Entrada de ar Saída de ar 5 mm
