NUR FÜR SACHKUNDIGE TECHNIKER
EINSTELLUNG DES ENDLAUFS MOTOR PLAN 75
Der nachstehend abgebildete Vorgang zur Einstellung der
Endläufe ist für die Handhabung durch den Endabnehmer des
Produktes vorgesehen. Dieser Arbeitsgang unterscheidet sich
von der vom Monteur vorgenommenen ursprünglichen
Einstellung des Motors, (siehe Montageanleitung).
ENDLAUF: AUSFAHRT DER MARKISE (AUSGEFAHRENE
MARKISE)
Falls Sie im Besitz einer Schalttafel aus dem MONTAGEKOFFER
sind, schließen Sie diese zur Betätigung des Motors an diesen
an.
N.B. Falls Sie keine Schalttafel haben sollten, kann ein
sachkundiger Techniker eine Einrichtung nach dem Schaltbild
anlegen.
Die Markise ausfahren. Sie rastet am vorprogrammierten
Endlauf ein; (nur wenn sich die Markise in dieser Position
befindet, kann die Einstellung des Ausfahr-Endlaufs erfolgen).
Drücken Sie mit einer leichten Rechtsdrehung mit dem
Schraubenzieher den A* Knopf auf dem Motorgehäuse um den
Knopf in der gedrückten Position zu blockieren, der vorhandene
Endlauf wird somit gelöscht.
Nach erfolgter Blockierung der Taste, in der gedrückten Position
die Taste der Schalttafel solange betätigen, bis sich die Markise
in der gewünschten Endlaufposition befindet. Zur Speicherung
des so eingestellten Endlaufs und zum Verlassen des
Einstellmodus, die Taste A mit einem Schraubenzieher, unter
leichter Gegendrehung drücken, und die Taste dann loslassen.
*Sollte sich die Taste nicht blockieren lassen, versuchen Sie es
nicht mit Gewalt, sondern vergewissern Sie sich, den Motor
korrekt auf Einstellung “Endlauf” positionert zu haben.
ENDLAUF: EINFAHRT DER MARKISE
Nach Verbindung der Schalttafel mit dem Motor die Markise
einfahren. Sie rastet am vorprogrammierten Endlauf ein; nur
wenn sich die Markise in dieser Position befindet, kann die
Einstellung des Einfahr-Endlaufs erfolgen. Mit einem
Schraubenzieher durch ein leichtes Einschrauben die Taste B
blockieren. Nach erfolgter Blockierung der Taste die Schalttafel
solange betätigen, bis die Markise an der gewünschten Stellung
positioniert ist. Zur Speicherung des so eingestellten Endlaufs
und zum Verlassen des Einstellvorgangs reicht es, die Taste B,
mit einem Schraubenzieher unter leichter Gegendrehung, zu
drücken und die Taste dann loszulassen.

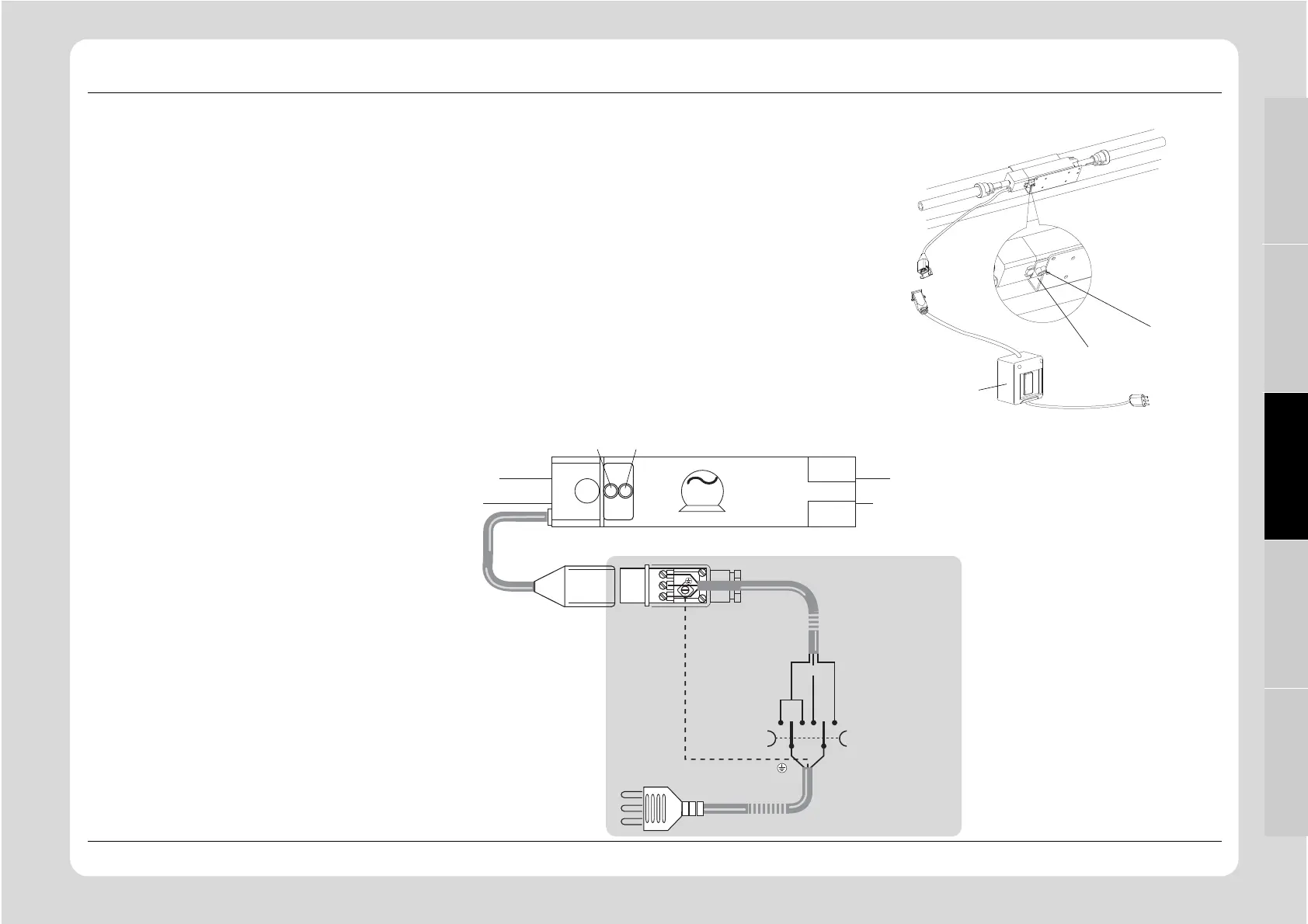

EINSTELLUNG DER ANTRIEBE
ELEKTRISCHER ANTRIEB TYP 1 (MOTOR PLAN 75)
B
A
Schalttaffel
