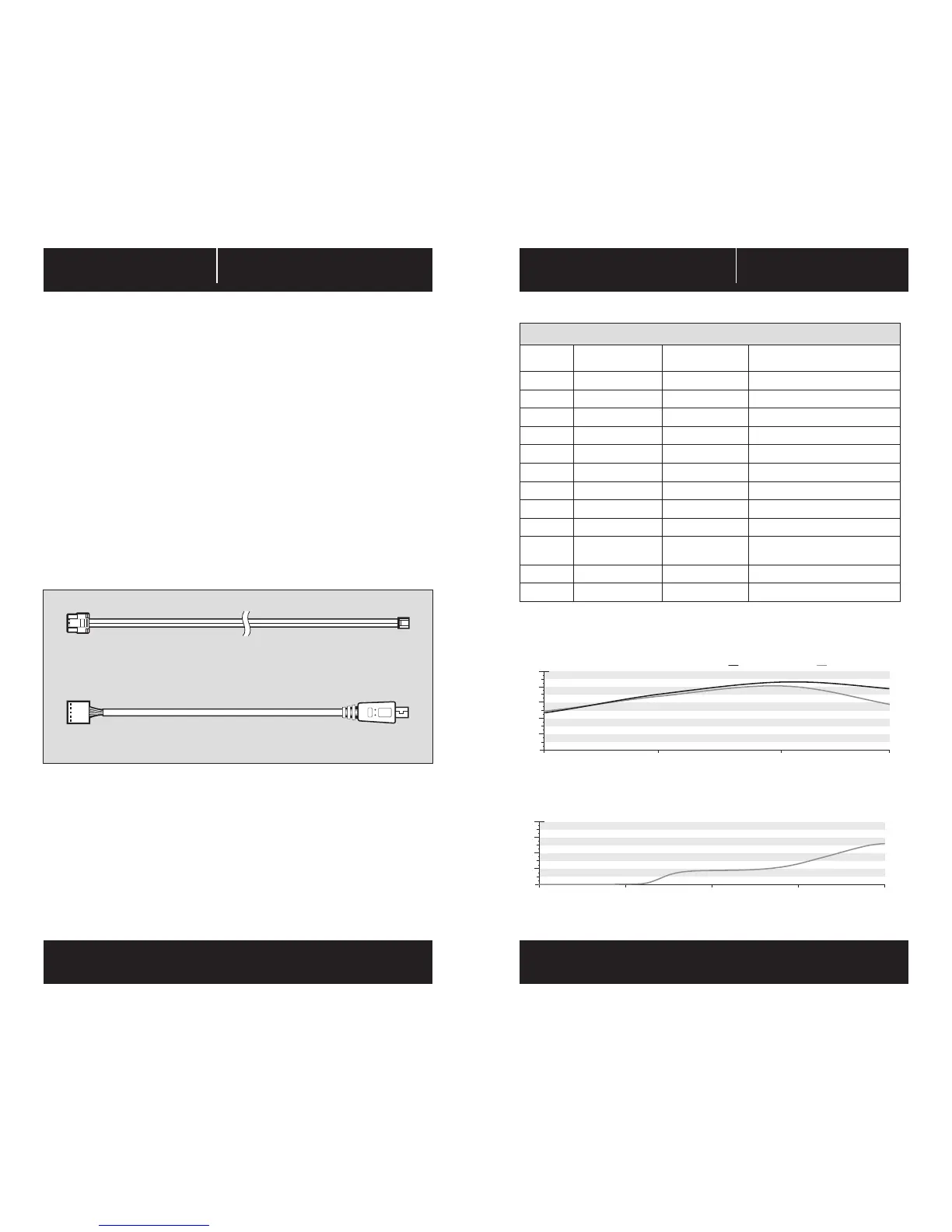

Corsair AX1500i User Manual

19 20
AXi SERIES
™
AXi SERIES
™
Corsair-Verkabelung
AX1500i
Anzahl Länge Conector/cable
1 710mm ± 10mm 1 ATX-Kabel 24-polig (20+4)
1 650mm ± 10mm 1 EPS/ATX12V-kabel 8-polig (4+4)
1 800mm ± 10mm 1 EPS/ATX12V-kabel 8-polig (4+4)
4 650mm ± 10mm 1 PCI-E-kabel 8-polig (6+2)
2 800mm ± 10mm 1 PCI-E-kabel 8-polig (6+2)
2 800mm ± 10mm 2 PCI-E-kabel 8-polig (6+2)
3 800mm ± 10mm 4 SATA-kabel (4 SATA)
2 850mm ± 10mm 4 SATA-kabel (4 SATA)
3 750mm ± 10mm 4 Peripheriekabel (4-polig)
2 101mm ± 5mm 1
Kabel für diskettenlaufwerk
(4-polig)
1 800mm ± 10mm 1 PMBUS-kabel (4-polig)
1 800mm ± 50mm 1 USB-kabel (9-polig)
Corsair AX1500i ezienz des netzteils
Eingang 230vac Eingang vac
94%
96%
Systemlast
86%
88%
90%
92%
10
%5
0% 100%20%
% Zertifizierung
Geräuschentwicklung des lüfters (db)
40
Systemlast
0
10
20
30
0% 50% 75%100%25%
Corsair AX1500i kurve zur geräuschentwicklung des netzteils
Eingang 230vac Eingang vac
94%
96%
Systemlast
86%
88%
90%
92%
10%50% 100%20%
% Zertifizierung
Geräuschentwicklung des lüfters (db)
40
Systemlast
0
10
20
30
0% 50% 75
%1
00%25%
• Kurzschlussschutz (Short-Circuit Protection, SCP)
Ein Kurzschluss liegt bei einer Ausgangsimpedanz von weniger als 0.1 Ohm vor.
Der Kurzschlussschutz sorgt unter anderem dafür, dass das Netzteil automatisch
abgeschaltet wird, sobald es zwischen einer 3.3-V-, 5-V- oder einer 12-V-Schiene
und einer anderen Schiene oder der Erdung zu einem Kurzschluss kommt. So wird
außerdem sichergestellt, dass im Falle eines Kurzschlusses weder das Netzteil noch
die Komponenten Ihres Computers beschädigt werden sufran ningún daño en caso de
cortocircuito.
Technische Daten der Netzteile
• Abmessungen: 150mm (B) x 86mm (H) x 225mm (L)
• MTBF (durchschnittliche fehlerfreie Zeit): 100.000 stunden
Lieferumfang
• Corsair AX1500i-netzteil
• Modularer kabelsatz
• Bedienungsanleitung
• Netzkabel
• Kabelbinder
• Befestigungsschrauben
• Corsair-gehäuseaufkleber
• Tragetasche
• Kabel für die Corsair Link
™
Digital-schnittstelle
• Corsair Link
™
USB-cabel
Corsair Link
™
USB-Kabel
Kabel für die Corsair Link
™
Digital-Schnittstelle

Corsair AX1500i Specifications

General

Efficiency	94 %
Total power	1500 W
Power factor	0.99
Input current	15 A
AC input voltage	90 - 264 V
AC input frequency	50 - 60 Hz
Combined power (-12V)	9.6 W
Combined power (+3.3V)	180 W
Combined power (+5Vsb)	17.5 W
Max output current (+12V)	125 A
Max output current (-12V)	0.8 A
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)	30 A
Max output current (+5Vsb)	3.5 A
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	140 mm
Fan location	Top
On/off switch	Yes
Product color	Black
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Motherboard power connector	24-pin ATX
Floppy drive power connector	2
Number of SATA power connectors	20
PCI Express power connectors (6+2 pin)	10
Peripheral (Molex) power connectors (4-pin)	12
Purpose	PC
ATX version	2.4
EPS version	2.92
Noise level	- dB
Certification	cTUVus, TÜV, CCC, CE, RCM, CU, KC Mark, FCC
80 PLUS certification	80 PLUS Titanium
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX

Weight and Dimensions

Depth	225 mm
Width	150 mm
Height	86 mm
