21 22
AXi SERIES
AXi SERIES
5. Schließen Sie die Peripheriekabel, PCI-Express-Kabel und SATA-Kabel an.
A. Verbinden Sie die Peripheriekabel mit Ihrer Festplatte und den CD-ROM-/DVD-
ROM-Netzanschlüssen.
B. Verbinden Sie die SATA-Kabel mit den Netzanschlüssen Ihrer SATA-SSD
oder -Festplatte.
C. Verbinden Sie die PCI-Express-Kabel bei Bedarf mit den Netzanschlüssen Ihrer
PCI-Express-Grafikkarten.
D. Verbinden Sie die Peripheriekabel mit allen Peripheriegeräten, die einen 4-poligen
Stecker erfordern.
E. Überprüfen Sie, ob alle Kabel fest eingesteckt sind. Bewahren Sie die nicht
benötigten modularen Kabel für künftige zusätzliche Komponenten auf.
6. Verbinden Sie das Netzkabel mit dem Netzteil und schalten Sie das Netzteil ein,
indem Sie den Schalter in die Position EIN (durch „I“ gekennzeichnet) drücken.
Verwenden von Corsair Link
mit dem neuen AX1500i

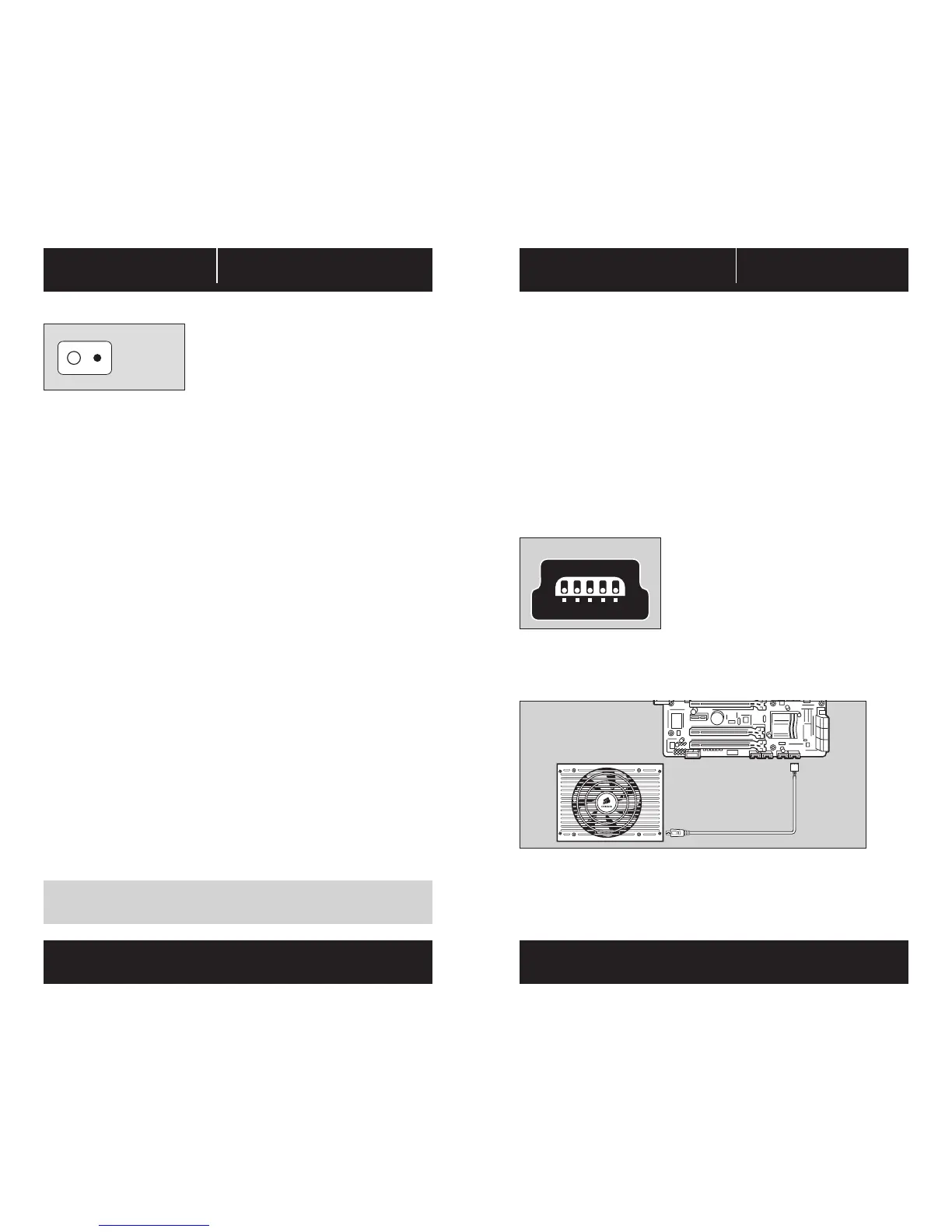

Bevor Sie Ihr neues Netzteil mit Corsair Link
überwachen können, müssen Sie
das Netzteil über das USB-Kabel an einen internen USB-Header anschließen.
1. Verbinden Sie ein Ende des USB-Kabel wie folgt mit dem USB PORT des AX1500i:
2. Schließen Sie das andere Ende des USB-Kabels an den Standard-USB-Header der
Hauptplatine an (siehe Bedienungsanleitung der Hauptplatine für Übersicht und
Kompatibilität).
3. Laden Sie die Corsair Link Dashboard-Software unter www.corsair.com herunter und
befolgen Sie die Anleitung.
USB COMM PORT
Verwenden der selbsttest-funktion
Befolgen sie diese schritte zur verwendung der selbsttest-funktion:
1. Verbinden sie das netzteil mit dem stromnetz und stellen sie den schalter auf der
rückseite des geräts auf „i“ (ein).
2. Drücken sie den selbsttest-schalter an der seite des modularsteckers des netzteils.
3. Wenn der schalter grün aufleuchtet und der lüfter kurzzeitig aktiviert wird, ist das
gerät einsatzbereit.
4. Sollte die taste rot oder gar nicht aufleuchten, wenden sie sich bitte für technische
unterstützung an den kundendienst von corsair.
Installieren des AX1500i
Schritt A: Entfernen des vorhandenen netzteils
Wenn sie ein neues system zusammenstellen, fahren sie bitte mit schritt b fort.
1. Ziehen sie das netzkabel des vorhandenen netzteils aus der steckdose oder der usv.
2. Trennen sie alle netzkabel von der grafikkarte, der hauptplatine und den anderen
peripheriegeräten.
3. Deinstallieren sie das bestehende netzteil. Befolgen sie dazu die anweisungen in der
bedienungsanleitung zu ihrem gehäuse.
4. Fahren sie mit schritt b fort.
Schritt B: Installieren des corsair AX1500i-netzteils
1. Stellen sie sicher, dass das netzkabel des netzteils nicht angeschlossen ist.
2. Befolgen sie die anleitung im handbuch zu ihrem gehäuse und bauen sie das netzteil
mit den im lieferumfang enthaltenen schrauben ein.
3. Das 24-polige netzkabel verfügt über ein abnehmbares 4-poliges teil, damit ein
24-poliger oder 20-poliger anschluss auf der hauptplatine verwendet werden kann.
A. Wenn ihre hauptplatine einen 24-poligen anschluss hat, können sie den 24-poligen
stecker des netzkabels direkt an ihre hauptplatine anschließen.
B. Wenn ihre hauptplatine einen 20-poligen anschluss hat, müssen sie das 4-polige
kabel vom 24-poligen anschluss trennen und dann den 20-poligen stecker in die
hauptplatine stecken, ohne den 4-poligen teil anzuschließen.
4. Verbinden sie das 8-polige +12-v-kabel (eps12v) mit der hauptplatine.
A. Wenn Ihre Hauptplatine über einen 8-poligen +12V-Anschluss verfügt, können Sie
das 8-polige Kabel direkt an die Hauptplatine anschließen.
B. Wenn Ihre Hauptplatine über einen 4-poligen Anschluss verfügt, trennen Sie das
4-polige Teil vom 8-poligen Kabel und schließen dann das 4-polige Kabel direkt an
die Hauptplatine an.
SELF TEST
ACHTUNG: Der abnehmbare 4-polige Teil des 24-poligen Hauptsteckers ist kein P4-
oder +12V-Stecker. Die Verwendung anstelle eines P4-Steckers oder +12V-Steckers
kann schwere Schäden verursachen.

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Corsair AX1500i and is the answer not in the manual?

Corsair AX1500i Specifications

General IconGeneral
Efficiency94 %
Total power1500 W
Power factor0.99
Input current15 A
AC input voltage90 - 264 V
AC input frequency50 - 60 Hz
Combined power (-12V)9.6 W
Combined power (+3.3V)180 W
Combined power (+5Vsb)17.5 W
Max output current (+12V)125 A
Max output current (-12V)0.8 A
Power protection featuresOver current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)30 A
Max output current (+5Vsb)3.5 A
Maximum input current (@110V)+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) typeActive
Fan diameter140 mm
Fan locationTop
On/off switchYes
Product colorBlack
Number of fans1 fan(s)
Cabling typeFully-Modular
Motherboard power connector24-pin ATX
Floppy drive power connector2
Number of SATA power connectors20
PCI Express power connectors (6+2 pin)10
Peripheral (Molex) power connectors (4-pin)12
PurposePC
ATX version2.4
EPS version2.92
Noise level- dB
CertificationcTUVus, TÜV, CCC, CE, RCM, CU, KC Mark, FCC
80 PLUS certification80 PLUS Titanium
Mean time between failures (MTBF)100000 h
Power supply unit (PSU) form factorATX
Weight and Dimensions IconWeight and Dimensions
Depth225 mm
Width150 mm
Height86 mm
