Corsair AX860i User Manual

AXi SERIES
™
AXi SERIES
™
21 22
et de votre lecteur CD-ROM/DVD-ROM.
b. Raccordez les câbles SATA aux fiches d'alimentation de votre disque dur ou
SSD SATA.
c. Branchez les câbles PCI-Express sur les fiches d'alimentation de votre carte vidéo
PCI-Express, le cas échéant.
d. Branchez les câbles périphériques aux périphériques nécessitant un petit
connecteur à 4 broches.
e. Veillez à bien enfoncer chaque câble. Conservez soigneusement les câbles
modulaires dont vous n'avez pas besoin, pour pouvoir rajouter des composants à
votre PC ultérieurement.
6. Branchez le câble d'alimentation CA sur le bloc d'alimentation et allumez-le en
appuyant sur l'interrupteur (position de marche désignée par « I »).
Utilisation de Corsair Link™ avec votre nouvel AXiSeries
Pour pouvoir eectuer le suivi de votre nouveau bloc d'alimentation grâce à Corsair Link™,
vous devez d'abord le brancher à un connecteur USB interne au moyen du câble d'interface
numérique et de la clé USB.

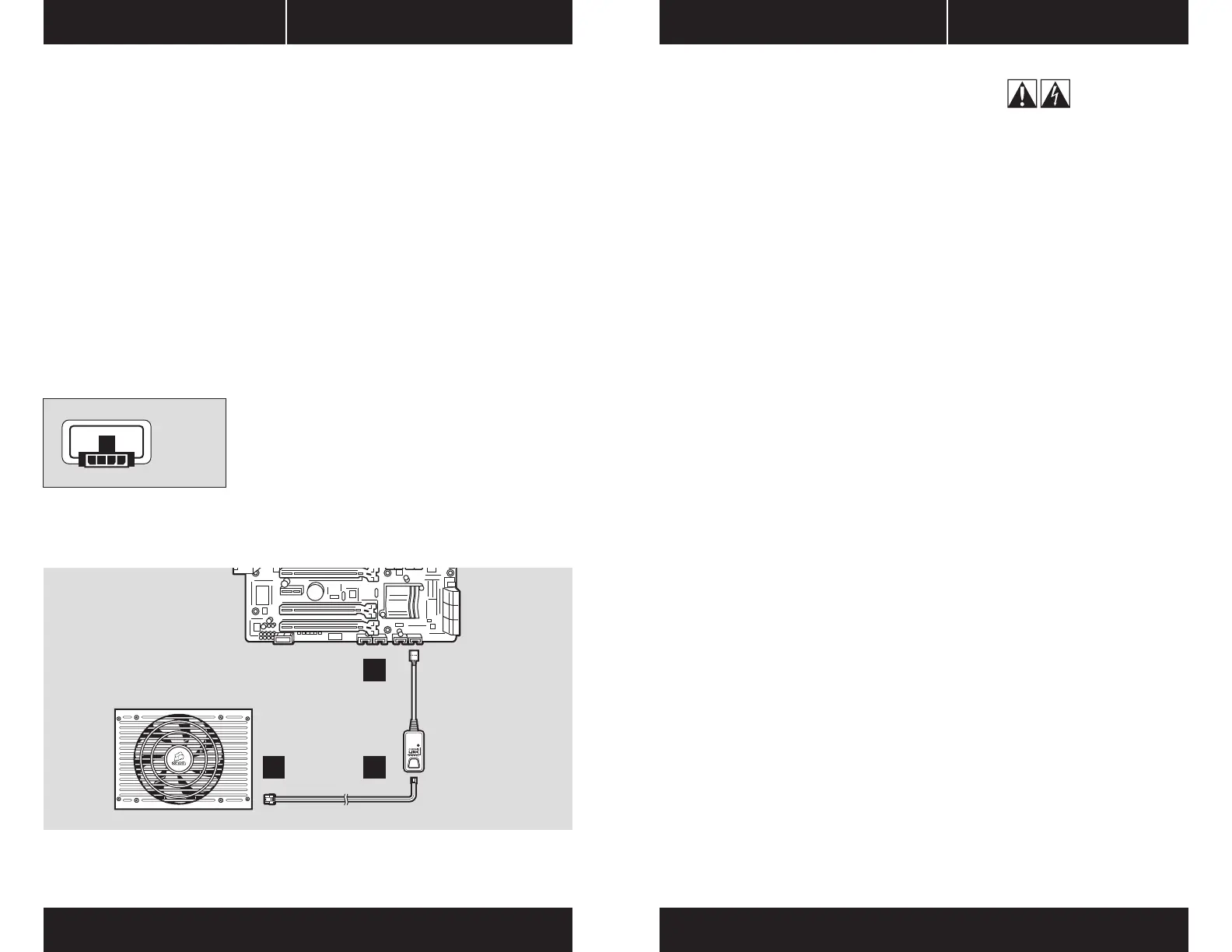

1. Branchez une extrémité du câble d'interface numérique dans le PORT COMM de la
série AXi, comme indiqué ici :
2. Branchez l'autre extrémité de ce câble dans la clé USB, comme indiqué ci-dessous.
3. Branchez l'autre extrémité de la clé USB dans un connecteur USB standard de votre
carte-mère (consultez le mode d'emploi de votre carte-mère pour en savoir plus sur les
emplacements et la compatibilité).
4. Téléchargez le logiciel Corsair Link Dashboard sur www.corsair.com et suivez les
instructions.
Consignes de sécurité importantes
ATTENTION, RISQUE D’ÉLECTROCUTION!
1. Veillez à respecter toutes les instructions et consignes de sécurité du fabricant
lors de l'installation. Le non-respect de celles-ci peut endommager votre système
ou votre bloc d'alimentation et causer des blessures graves, voire la mort.
2. Le bloc d'alimentation contient des tensions élevées. N'ouvrez pas le boîtier du
bloc d'alimentation et n'essayez pas de le réparer: il ne contient aucune pièce
que l'utilisateur puisse réparer.
3. Ce produit est destiné à une utilisation en intérieur uniquement.
4. N'utilisez pas le bloc d'alimentation à proximité d'eau ou dans un environnement
très chaud ou très humide.
5. Ne l'installez pas près d'une source de chaleur, par exemple un radiateur, une
grille de distribution de chauage, un poêle ou tout autre appareil produisant
de la chaleur.
6. N'insérez jamais d'objets dans la zone de ventilation ouverte ou dans la grille
du ventilateur du bloc d'alimentation.
7. Ne modifiez pas les câbles et/ou les connecteurs fournis avec le bloc
d'alimentation.
8. Si le bloc d'alimentation requiert l'utilisation de câbles modulaires, utilisez
uniquement les câbles fournis par le fabricant. D'autres câbles peuvent ne pas
être compatibles avec l'unité et endommager sérieusement votre système ainsi
que le bloc d'alimentation.
9. Le connecteur ATX à 24 broches est doté d'un bloc amovible de 4 broches. Ce
bloc de 4 broches n'est pas un connecteur P4 ou ATX 12V. N'essayez pas de le
faire entrer de force dans la fiche P4 ou ATX +12V de la carte mère.
10. Le non respect des instructions du fabricant et/ou de ces consignes de sécurité
aura pour eet l'annulation immédiate de toute garantie.
COMM PORT
SELF TEST
COMM PORT
SELF TEST
2
3
1
Câble d'interface numérique Corsair Link™ Digital.
Clé USB Corsair Link™

Corsair AX860i Specifications

General

Efficiency	92 %
Total power	860 W
Power factor	0.99
Input current	6 - 12 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Combined power (+12V)	859.2 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	125 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	71.6 A
Max output current (-12V)	0.8 A
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
On/off switch	Yes
Product color	Black
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Motherboard power connector	24-pin ATX
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (6+2 pin)	6
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	28.7 dB
Certification	cTUVs, TUV, CB, CE, FCC, CCC, RCM, GOST-R, KC, IRAM, BSMI
80 PLUS certification	80 PLUS Platinum
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Package weight	4000 g

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
Weight	3290 g
