• Herausragende Gleichstrom-Spannungsregelung
Dank des digitalen Designs ist die Stromversorgung mit dem AXi serie in
unterschiedlichsten Lastsituationen extrem stabil. Spannungsabfälle am Gleichstrom-
Ausgangskabel werden automatisch ausgeglichen, wodurch eine eektive Regulierung
der Gleichstrom-Ausgangsspannung ohne die Nachteile konventioneller Netzteile in
Bezug auf Restwelligkeit, Einschwingverhalten und Wandlerstabilität gewährleistet wird.
• Geringe Restwelligkeit der Gleichstrom-Ausgangsspannung
Das AXi serie bietet eine individuelle Gleichstrom-Regelung für die 3,3-Volt-, 5-Volt-
und 12-Volt-Schienen sowie eine sekundärseitige synchrone Gleichrichtungspannung.
Hierbei werden Metall-Oxid-Halbleiter-Feldeekttransistoren (kurz: MOSFETs)
verwendet, die sich im Gegensatz zu herkömmlicher Ausgangs-Gleichrichtung durch
geringere Leistungsverluste auszeichnen. Eine hochmoderne vier-lagige, modulare
Leiterplatte für die Steckverbindungen sorgt für verbesserte Erdung, geringeren
Widerstand und niedrigeren Spannungsabfall. In Kombination mit der Optimierung
der Schaltkreis-Leiterbahnen sowie hochentwickelten Filtertechniken kann so die
Restwelligkeit minimiert werden.
• Weniger Komponenten und höhere Zuverlässigkeit
Die digitale Steuerung des AXi serie kommt ohne zahlreiche Komponenten
herkömmlicher Netzteile aus. Die extrem kleine, dicht gepackte und zuverlässige
Lösung bietet deshalb Platz für zusätzliche Funktionen, wie die parametrische
Überwachung in Echtzeit sowie die Steuerung des Netzteils.
Benutzerfreundliche Funktionen
• Vollständig modulares Kabelsystem
Das vollständig modulare, flache Kabelsystem zeichnet sich durch maximale Flexibilität
bei der Zusammenstellung oder dem Upgrade Ihres Systems gepaart mit einem
optimalen Luftstrom im Gehäuse aus. Verwenden Sie ausschließlich Kabel, die Sie
wirklich benötigen, und Kabelsalat gehört endgültig der Vergangenheit an. Zusätzlich
wird die Kühlleistung Ihres Computers maximiert.
• Selbsttest-Schalter
Das Netzteil kann vor der Systeminstallation über einen Selbsttest-Schalter
geprüft werden. Unter anderem wird getestet, ob die Schienen für Gleichstrom-
Ausgangsspannung und der Lüfter einsatzbereit sind.
Sicherheit und Schutz
• Überspannungsschutz (Over-Voltage Protection, OVP)
Der Überspannungsschutz für die Gleichstrom-Ausgabe mit 12 V, 5 V und 3,3 V ist
erforderlich, um den Bedingungen der ATX-Spezifikation zu entsprechen. Durch den
Überspannungsschutz wird gewährleistet, dass beim Überschreiten eines durch den
Hersteller des Netzteils festgelegten Grenzwerts das Gerät abgeschaltet wird. Die
Mindestwerte für Spannungen betragen dabei 13,4 V für 12-V-Schienen, 5,74 V für
5-V-Schienen und 3,76 V für 3,3-V-Schienen.
• Überstromschutz (Over-Current Protection, OCP)
Das AXi serie ist mit Überstromschutz für 3,3-V-, 5-V- und 12-V-Schienen ausgestattet.
Durch den Überstromschutz wird gewährleistet, dass die Ausgabe über die Schienen für
Gleichstrom-Spannung innerhalb der Sicherheitsgrenzwerte erfolgt. Das AXi serie kann
als Überstromschutz-Lösung für Einzel- oder Mehrschienen konfiguriert werden.
• Überhitzungsschutz (Over-Temperature Protection, OTP)
Der Überhitzungsschutz sorgt dafür, dass das Netzteil beim Erreichen einer festgelegten
Innentemperatur automatisch abgeschaltet wird. Normalerweise ist ein solches Problem
auf eine Überlastung des Geräts oder einen defekten Lüfter zurückzuführen.
• Kurzschlussschutz (Short-Circuit Protection, SCP)
Ein Kurzschluss liegt bei einer Ausgangsimpedanz von weniger als 0,1 Ohm vor.
Der Kurzschlussschutz sorgt unter anderem dafür, dass das Netzteil automatisch
abgeschaltet wird, sobald es zwischen einer 3,3-V-, 5-V- oder einer 12-V-Schiene
und einer anderen Schiene oder der Erdung zu einem Kurzschluss kommt. So wird
außerdem sichergestellt, dass im Falle eines Kurzschlusses weder das Netzteil noch die
Komponenten Ihres Computers beschädigt werden.
Technische Daten der Netzteile
• Abmessungen: 150 x 86 x 200 mm (B x H x L) (AX1200i)
• Abmessungen: 150 x 86 x 160 mm (B x H x L) (AX860i, AX760i)
• MTBF (durchschnittliche fehlerfreie Zeit): 100.000 Stunden
Lieferumfang
• Corsair Professional Series-Netzteil
• Modularer Kabelsatz
• Bedienungsanleitung
• Netzkabel
• Kabelbinder
• Befestigungsschrauben
• Corsair-Gehäuseaufkleber
• Tragetasche
• Kabel für die Corsair Link™ Digital-Schnittstelle
• Corsair Link™ USB-Dongle
COMM PORT
SELF TEST
COMM PORT
SELF TEST

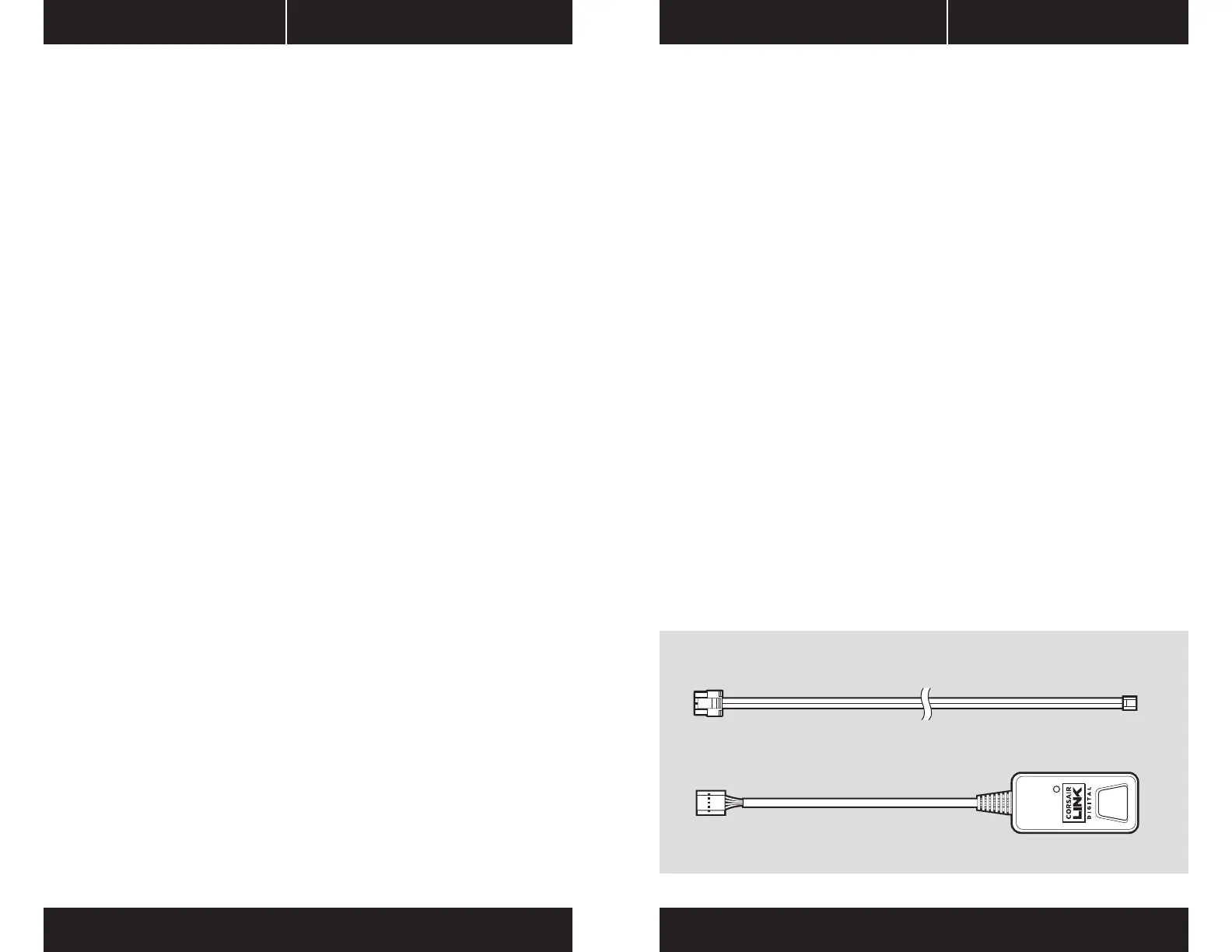

Kabel für die Corsair Link™ Digital-Schnittstelle
Corsair Link™ USB-Dongle

Corsair AX860i Specifications

General

Efficiency	92 %
Total power	860 W
Power factor	0.99
Input current	6 - 12 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Combined power (+12V)	859.2 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	125 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	71.6 A
Max output current (-12V)	0.8 A
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
On/off switch	Yes
Product color	Black
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Motherboard power connector	24-pin ATX
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (6+2 pin)	6
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	28.7 dB
Certification	cTUVs, TUV, CB, CE, FCC, CCC, RCM, GOST-R, KC, IRAM, BSMI
80 PLUS certification	80 PLUS Platinum
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Package weight	4000 g

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
Weight	3290 g
