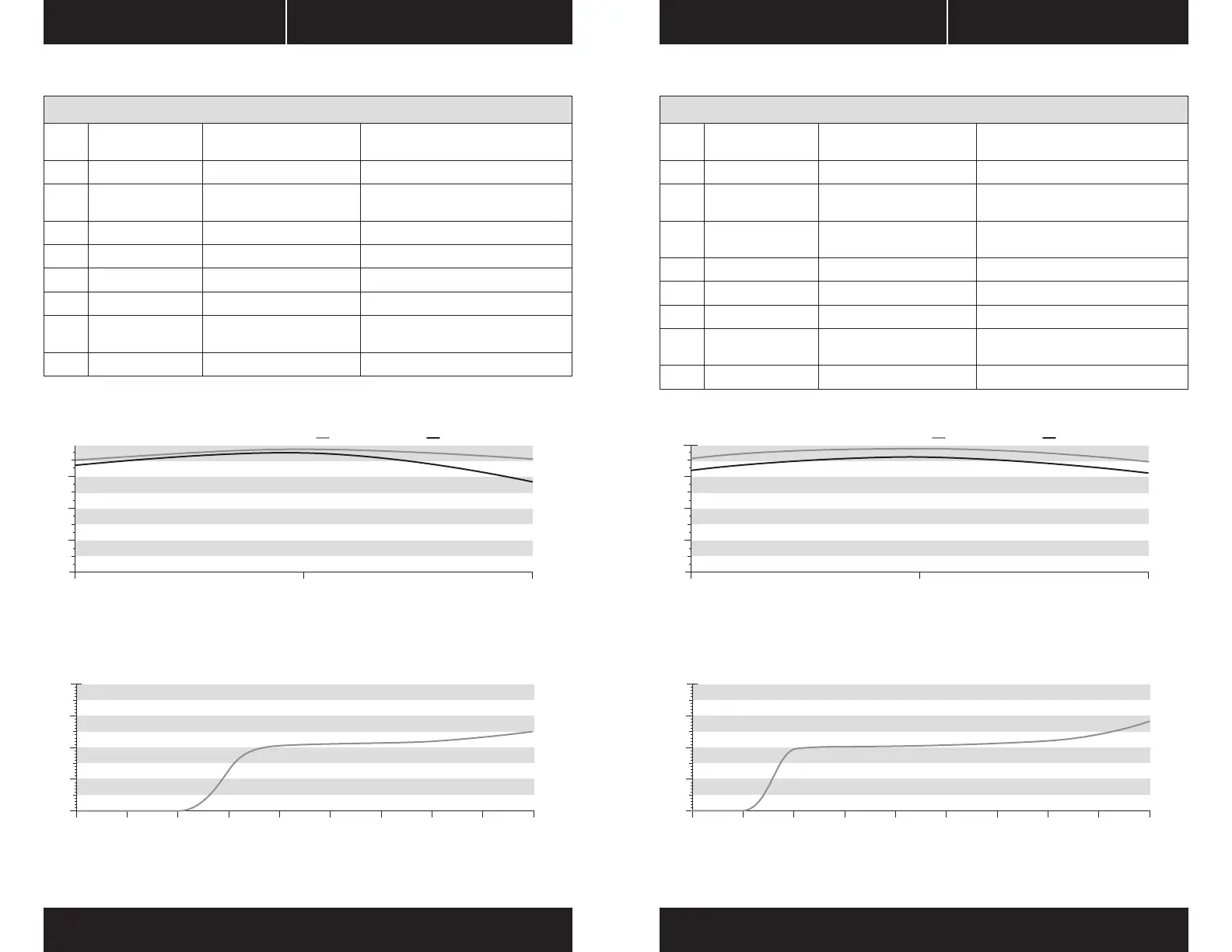

Page #9 background imageLoading...
Page #9 background image
AXi SERIES
AXi SERIES
17 18
Configuration des câbles Corsair
AX1200i
Qté Longueur
Nombre de
connecteurs par câble
1 610mm ± 10mm 1 Câble ATX 24 BROCHES (20+4)
2 650mm ± 10mm 1
Câble 12 V EPS/ATX 8 BROCHES
(4+4)
6 600mm ± 10mm 1 Câble PCI-E 8 broches (6 + 2)
3 700mm ± 10mm 4 CÂBLE SATA (4 SATA)
1 850mm ± 10mm 4 CÂBLE SATA (4 SATA)
3 750mm ± 10mm 4 Câble périphérique (4 BROCHES)
2 101mm ± 5mm 1
Câble pour lecteur de disquette
(4 BROCHES)
1 800mm ± 10mm 1 Câble PMBUS (4 BROCHES)
Corsair AX1200i ecacité du bloc d'alimentation
Corsair AX1200i courbe sonore du ventilateur du bloc d'alimentation
Configuration des câbles Corsair
AX860i
Qté Longueur
Nombre de
connecteurs par câble
1 610mm ± 10mm 1 Câble ATX 24 BROCHES (20+4)
2 650mm ± 10mm 1
Câble 12 V EPS/ATX 8 BROCHES
(4+4)
6
600mm ± 10mm;
750mm ± 10mm
1 Câble PCI-E 8 broches (6 + 2)
2 700mm ± 10mm 4 CÂBLE SATA (4 SATA)
1 850mm ± 10mm 4 CÂBLE SATA (4 SATA)
2 750mm ± 10mm 4 Câble périphérique (4 BROCHES)
2 101mm ± 5mm 1
Câble pour lecteur de disquette
(4 BROCHES)
1 800mm ± 10mm 1 Câble PMBUS (4 BROCHES)
Corsair AX860i ecacité du bloc d'alimentation
Corsair AX860i courbe sonore du ventilateur du bloc d'alimentation
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME
(Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
INPUT 230Vac
INPUT 115Vac
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME
(Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
INPUT 230Vac
INPUT 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME
(Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
INPUT 230Vac INPUT 115Vac
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME
(Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
INPUT 230Vac INPUT 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the Corsair AX860i and is the answer not in the manual?

Corsair AX860i Specifications

General IconGeneral
Efficiency92 %
Total power860 W
Power factor0.99
Input current6 - 12 A
AC input voltage100 - 240 V
AC input frequency50 - 60 Hz
Combined power (+12V)859.2 W
Combined power (-12V)9.6 W
Combined power (+3.3V)125 W
Combined power (+5Vsb)15 W
Max output current (+12V)71.6 A
Max output current (-12V)0.8 A
Power protection featuresOver current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)25 A
Max output current (+5Vsb)3 A
Maximum input current (@110V)+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) typeActive
Fan diameter120 mm
On/off switchYes
Product colorBlack
Number of fans1 fan(s)
Cabling typeFully-Modular
Motherboard power connector24-pin ATX
Floppy drive power connector2
Number of SATA power connectors12
PCI Express power connectors (6+2 pin)6
Peripheral (Molex) power connectors (4-pin)8
PurposePC
ATX version2.31
EPS version2.92
Noise level28.7 dB
CertificationcTUVs, TUV, CB, CE, FCC, CCC, RCM, GOST-R, KC, IRAM, BSMI
80 PLUS certification80 PLUS Platinum
Mean time between failures (MTBF)100000 h
Power supply unit (PSU) form factorATX
Package weight4000 g
Weight and Dimensions IconWeight and Dimensions
Depth160 mm
Width150 mm
Height86 mm
Weight3290 g
