IX - CONFIGURATIONS
Configurations are made with display

and keyboard

.
3 functions may be configured:
 Unit (IX-1).
 Auxiliary output (IX-2).
 Blow-off (IX-3).
 The switching type of the inputs/outputs can be set to PNP/NPN
(IX 4).

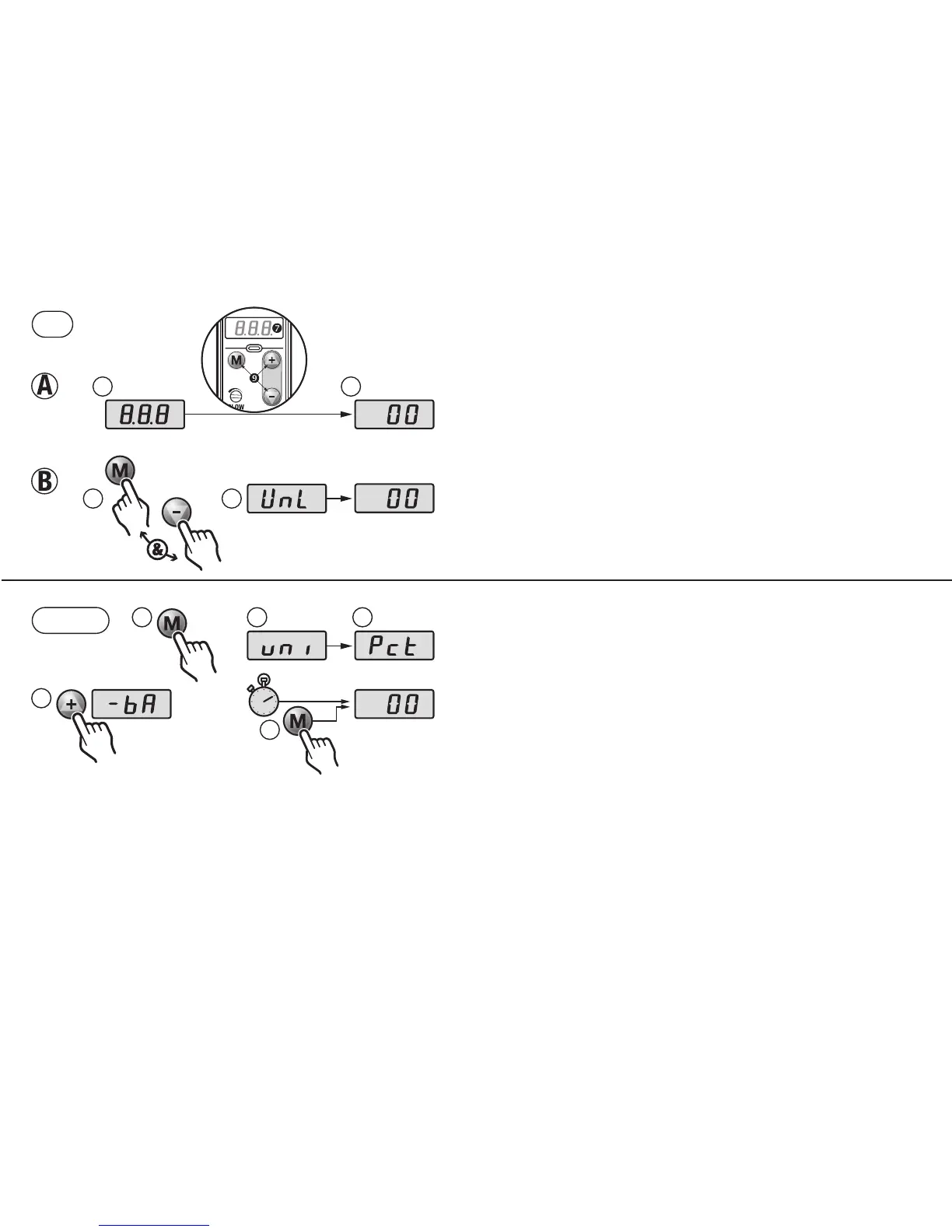

A- Power ON
Switching on the power supply leads to the following actions:
1- Displaying
8.8.8. for 0.5 s.
2- Fixed display
00 (vacuum level).
Any power loss, followed by a re-connection entails these 2 actions,
and the keyboard remains locked, ie non-operative.
B- Keyboard unlocking
1- A simultaneous actuation of M and − unlocks the keyboard (then,
the same action will block it).
2- Each successive pressing shows, respectively,
UnL, Locthen
00.
IX-1- Unit
The vacuum level display unit can be either : %, mbar or inHg.
1- Pressing the M key 3 times gives access to the choice of vacuum
level display unit.
2- The message
uni
is displayed for 2s and confirms this mode.
3- Default unit (factory setting) is displayed:
Pct.
4- Pressing + enables you to go from
Pct to -bA then -iH in
turn. The unit selected remains displayed (e.g.: mbar).
5- The selection is automatically memorized, then automatic return
to the
00 vacuum level display after 5 sec. (or press M).
IX - PARAMETRIERUNG
Die Parametrierung verwendet die Anzeige

und das Bedienfeld

.
3 Funktionen können parametriert werden:
 Einheit (IX-1).
 Hilfsausgang (IX-2).
 Abblasen (IX-3).
 Schaltmodus der Ein- / Ausgänge in PNP / NPN (IX-4) konfigurierbar.
A- Einschalten
Das Anschließen an die Stromversorgung bewirkt:
1- Anzeige
8.8.8. für 0,5 Sek.
2- Stationäre Anzeige
00 (Vakuumniveau).
Jedes Wiedereinschalten, das auf eine Unterbrechung der Stromver-
sorgung folgt, bewirkt diese 2 Vorgänge und die Tastatur bleibt
„blockiert“, das heißt gesperrt.
B- Entriegeln der Tastatur
1- Gleichzeitig auf M und − drücken, um die Tastatur zu entriegeln
(ein erneutes Betätigen dieser Tasten sperrt sie wieder).
2- Bei jeden nachfolgenden Druck wird UnL, Loc dann 00
angezeigt.
IX-1- Anzeigeeinheiten
Für die Anzeige des Vakuumlevel, kann zwischen %, mbar oder Hg
ausgewählt werden.
1- 3 Betätigungen der Taste M aktivieren den Auswahlmodus für die
Anzeigeeinheiten des Vakuumlevel
2- Die Meldung
uni erscheint für 2 Sek. als Bestätigung diese
Betriebsart.
3- Die werkseitig eingestellte Standardeinheit erscheint: Pct.
4- Mit mehrmaligem Drücken auf + wechselt die Anzeige von Pct auf
-iH und dann auf Hg. Die ausgewählte Einheit bleibt angezeigt (z.
B.: mbar).
5- Der ausgewählte Wert wird automatisch gespeichert. Die Rückkehr
zur Anzeige des Vakuumlevel 00 erfolgt automatisch nach 5s (oder
1 Druck auf M).
2 3
1
x3
4
5
5s
IX
IX-1
- 6 -
