1
x4
3
a
c
b
IX-2- Auxiliary output
(Not available on LEMAX90X
--
SC14 version).
The initial factory setting for PIN2 of the OUT connector (chap. V) is set
on the B2 option: analogic “vacuum level” signal 1 to 5 V DC.
This setting is therefore only to be changed when using B1 option:
“without ASC” signal + 5 V switching output.

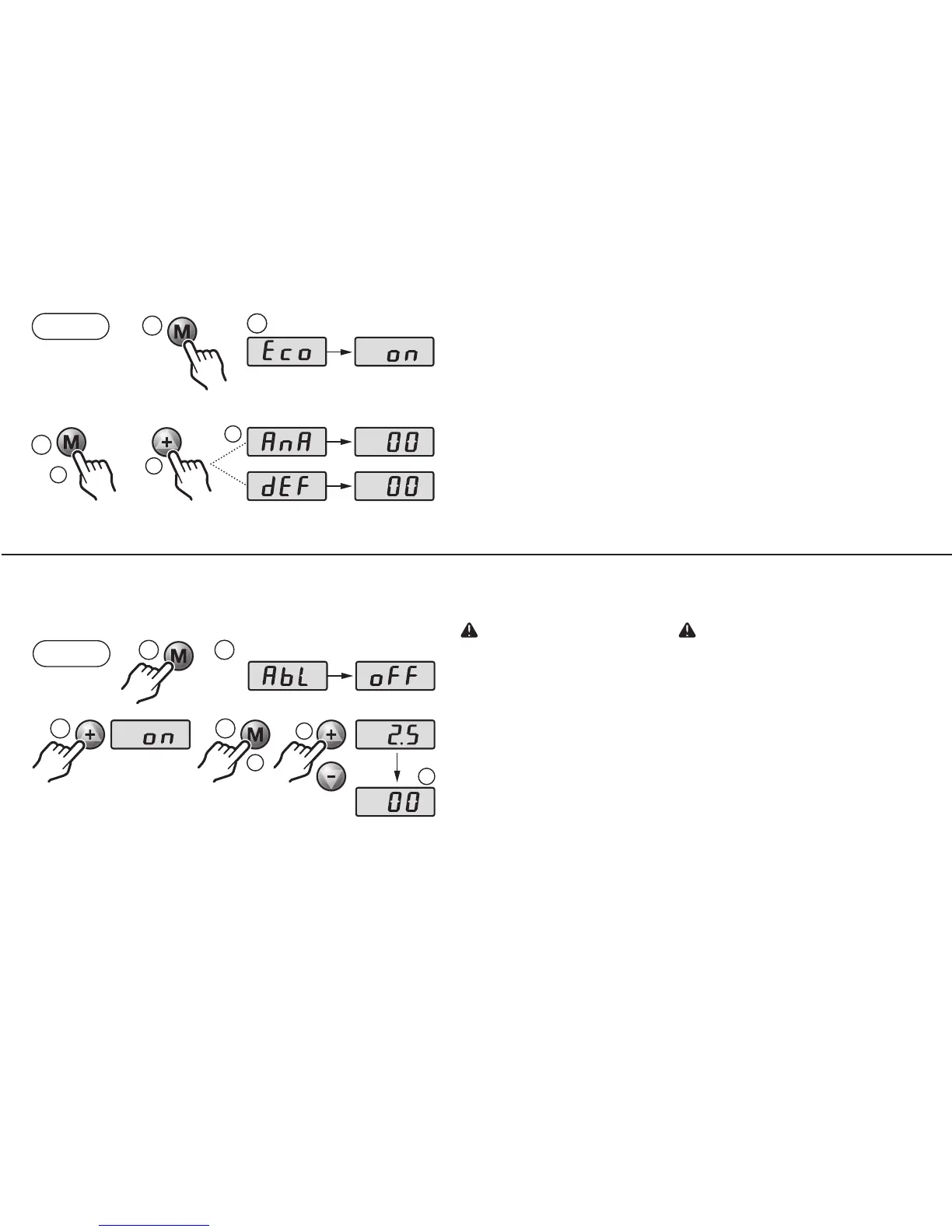

1- Pressing M key four times gives access to the output (OUT, PIN2)
configuration.
2- The
Eco
message confirms the air ECOnomy diagnostic mode.
At the end of this message,
on
is automatically displayed.
3- Analogic output selection.
a/ Pressing M opens the choice between ANAlogic signal and DEFault
ASC signal (“ASC missing”).
b/ Pressing + toggles
AnA
or
dEf
alternately.
c/ Automatic return to
00
.
IX-2- Zusätzlicher Ausgang
(Nicht verfügbar bei Ausführung LEMAX90X
--
SC14).
Der PIN 2 des Steckers OUT (Kap. V) wird werkseitig auf die Option
B2 eingestellt:
analoges Signal "Vakuumlevel" 1 bis 5 V Gleichstrom.
Diese Parametrierung wird nur geändert in Zusammenhang mit die
Option B1: Signal "ohne ASC" + 5V TOR.
1- 4 Drücke auf die Taste M erlauben den Zugang zum Parametrieren
des Ausgangs (OUT, PIN2).
2- Die Meldung
Eco
bestätigt diesen Diagnose Modus. Am Ende
dieser Meldung wird automatisch
on
angezeigt.
3- Auswahl des analogen Ausgangs.
a/ Ein Druck auf M erlaubt den Zugang zur Auswahl zwischen
ANAlogem Signal oder dem Signal DEFaut ASC („ohne ASC“).
b/ Ein Druck auf + schaltet jeweils zwischen
AnA
und
dEf
um.
c/ Automatische Rückkehr zu
00
.
2
IX-2
IX-3
1
x5
4
a
c
b
2
IX-3- Abblasen
(Das automatisch verzögerte Abblasen ist bei den Ausführungen
LEMAX90X
--
V und LEMAX90X
--
W nicht verfügbar).
LEMAX90X
--
S: die werkseitige Einstellung des Abblasens ist die Option
A1 (Kap. V): „Gesteuertes Abblasen durch ein spezifisches Signal“.
Diese Parametrierung ändert der Benutzer nur, wenn er die Option A2
verwenden will. „Automatisch verzögertes Abblasen“ (Kap. V).
LEMAX90X
--
SC14: verfügt nur über ein automatisch verzögertes
Abblasen. Diese Einstellung ermöglicht, die Dauer des automatisch
verzögerten Abblasens zu ändern.
1- 5 Drücke auf die Taste M
➞
Abblasbetrieb.
2- Die Abrollmeldung
AbL
bestätigt diese Betriebsart. Sie stoppt auf
oFF
. Um die externe Steuerung des Abblasens zu behalten, bleibt
man auf
oFF
. Die Speicherung erfolgt automatisch.
3- Wenn man das „automatische Abblasen“ wünscht, drückt man auf
+, um auf
On
überzugehen.
4- Auf
On
kann man die Dauer des automatischen Abblasens einstellen:
a/ Ein Druck auf M erlaubt das Zugreifen auf die Einstellung.
b/ Betätigungen von + erhöhen die Dauer, Drücke auf − verringern sie.
Die ausgewählte Dauer (0 bis 9.9 s) wird automatisch gespeichert.
c/ Nach einigen Sekunden tritt die Rückkehr zur Anzeige
OO
(Vakuumlevel) ein.
3
IX-3- Blow-off
"Automatic timed blow-off" not available on LEMAX90X
--
V and
LEMAX90X
--
W.
LEMAX90X
--
S: the initial factory setting of blow-off is set on the A1
option (chap. V): "blow-off controlled by specific signal".
This configuration is to be changed only for the A2 option: "automat-
ic-timed blow-off" (chap. V).
LEMAX90X
--
SC14: only has the automatic timed blow-off. This setting
allows you to modify the timing of the automatic timed blow-off.
1- Pressing M, 5 times
➞
blow-off mode.
2- The
AbL
message confirms that mode. Then,
oFF
is displayed.
To stay on "blow-off controlled by specific signal" stay on
oFF
.
Automatic memorization.
3- If "automatic-timed blow-off" is required, press the + to obtain
On
.
4- With
On
, blow-off timing is adjustable:
a/ Pressing on M gives access to adjustment.
b/ Pressing on + increases timing while pressing on − decreases
blow-off time. Memorization is automatic (0 to 9.9 s).
c/ Wait for automatic return of
O0
, vacuum level.
- 7 -
