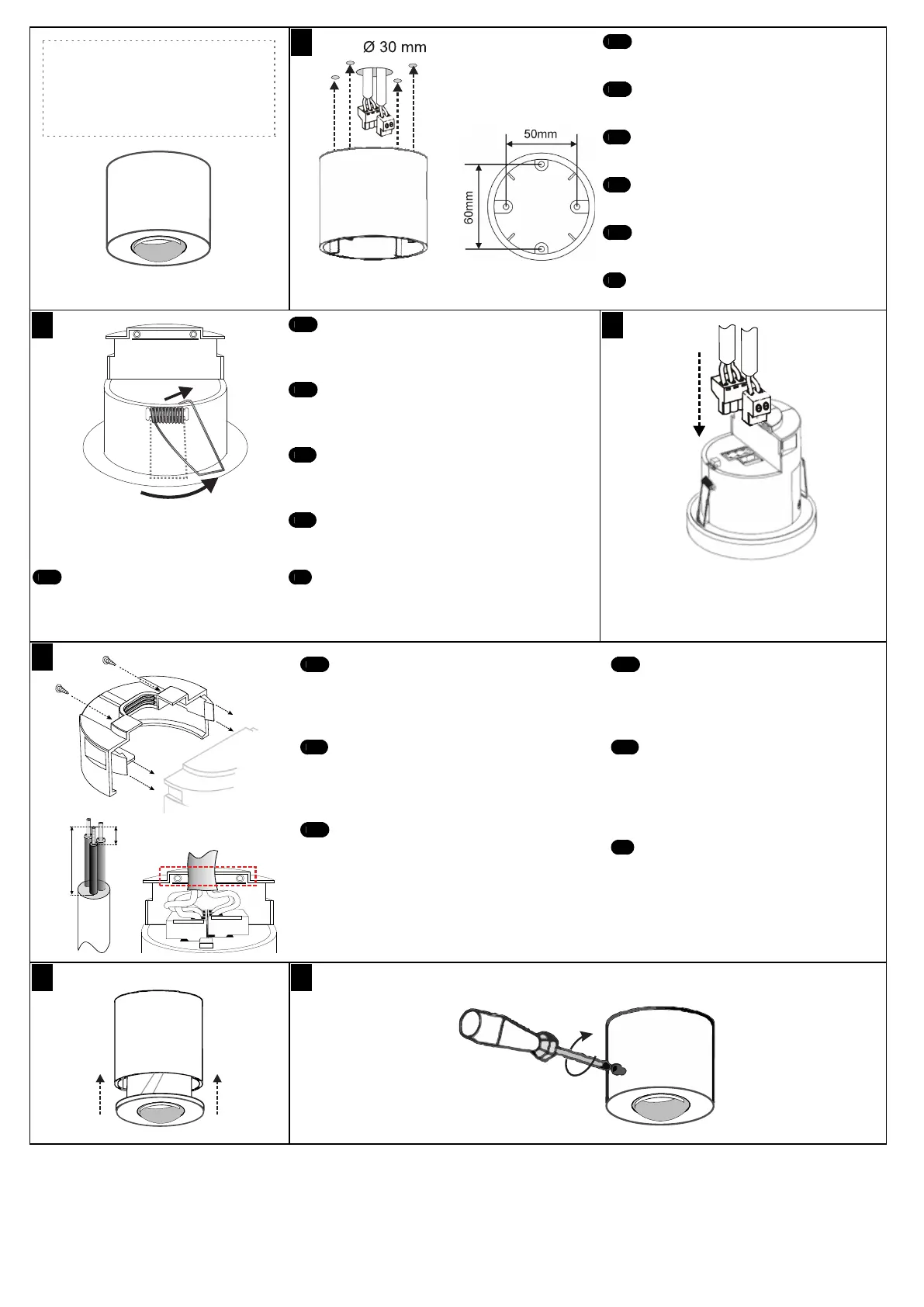

Surface fixing |
Oberflächenmontage | Ajuste de
superficie | Montagem aparente |
Fixation apparente | Montaggio
superficiale
1
ENSurface mounting box: part code DBB,
sold separately
DEDose zur Oberflächenmontage: (Art.-
Nr. DBB, separat erhältlich
ESCaja de montaje: código de pieza
DBB; se vende por separado
PTCaixa de montagem na superficie:
DBB. Vendida separadamente
FRBoîtier de montage en surface: code
pièce DBB, vendu séparément
ITScatola di montaggio superficiale:
codice DBB, venduta separatamente
2
ENPull out the ends of both springs and bend
them so that they do not stick out over the
sensor head bezel.
DEZiehen Sie die Enden beider Federn
heraus und biegen Sie sie so um, dass sie nicht
über den Rahmen des Sensorkopfs ragen.
ESExtraiga y doble los extremos de ambos
muelles para que no sobresalgan del cabezal
del sensor.
PTRetire as pontas e dobre ambas as molas
para que não fiquem fora sobre o painel da
cabeça do sensor.
3
FRExtraire les extrémités des deux
ressorts et les plier de sorte qu'elles ne
ressortent pas sur la lunette de la tête
du capteur.
ITEstrarre le terminazioni di entrambe le
molle e piegarle in modo che non fuoriescano
dalla ghiera della testa del sensore.
4
6 mm
35 mm
ENContinue tightening the screws until the
clamp bar snaps out and is tightly engaged
against the cable.The cable clamp must
clamp the outer sheath only.
ESContinuar apretando los tornillos hasta
que la barra abrazadera salga y se ajuste
bien con el cable.La abrazadera para cables
solo debe sujetar la funda.
FRContinuez de serrer les vis jusqu'à ce
que la barre de fixation sorte et se serre
fortement sur le câble.Le serre-câbles doit
uniquement serrer la gaine extérieure.
DEZiehen Sie die Schrauben weiterhin
an, bis die Klemme einrastet und fest am
Kabel sitzt. Die Kabelklemme darf nur
die äußere Abschirmung einklemmen.
PTContinue o aperto dos parafusos
até que a barra de fixação se encaixe
totalmente e prenda bem o cabo.O
grampo do cabo deve fixar apenas o
revestimento externo.
ITContinuare a stringere le viti fino a
quando la barra del morsetto non scatti e
si fissi leggermente sul cavo.Applica il
morsetto alla sola guaina esterna del
cavo.
