6

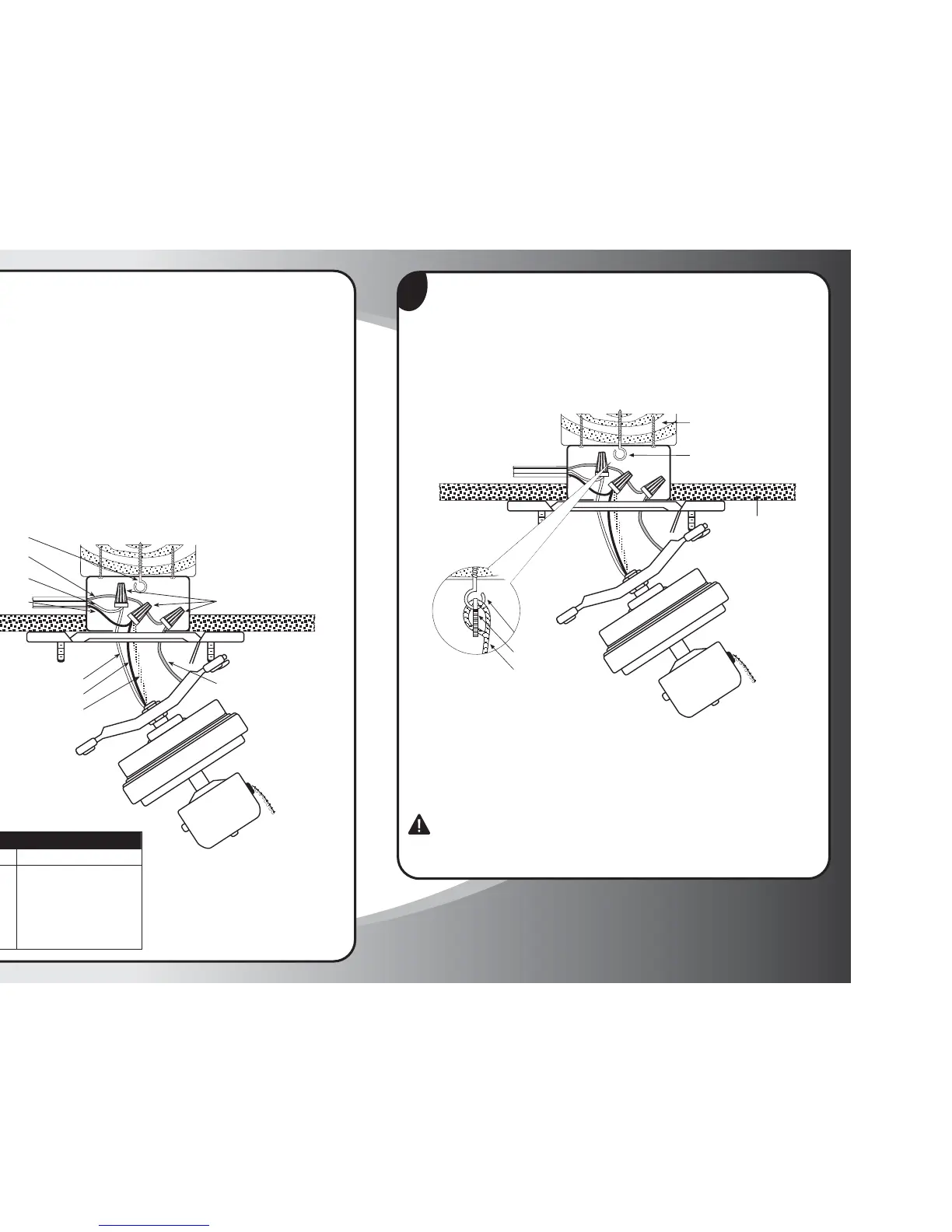

Paso 6
Para mayor seguridad, instale un lazo de alambre de acero desde el ventilador
al gancho “J” (S9) en la caja de salida. Sujételo pasando la amarra (S10) por
el cable de seguridad y el gancho “J”. Apriete bien la amarra. Levante el
ventilador hacia el soporte de montaje (1).
ADVERTENCIA: Móntelo en la caja de salida marcada “acceptable for fan support”
(aceptable como soporte del ventilador) con los tornillos suministrados con la caja
para reducir el riesgo de incendio o lesiones personales. La mayoría de las cajas
de salida de uso común para el soporte de portalámparas no son aceptables para
el soporte del ventilador y podría ser necesario reemplazarlas. Consulte con un
electricista competente en caso de dudas.
NOTA: Las piezas suministradas le
permitirán instalar el ventilador en un
ángulo de hasta 35°. Los ángulos mayores
de 35° necesitarán un adaptador angular
de 45° (consulte con el proveedor).
NOTA: La instalación del Gancho J
es un requisito canadiense sólo.
Gancho “J” (S9)
Cable de seguridad
Amarra (S10)
Gancho “J” (S9)
Viga de soporte
Cielo raso
Paso 5
1. Conecte los cables del ventilador a los del techo: el cable blanco del ventilador
con el cable blanco de salida, negro con negro y verde con verde. Se incluyen los
conectores de cables (S6) para su conveniencia. Si hay un cable azul adicional,
conéctelo también con el cable negro. (El paquete de iluminación
opcional puede cablearse a interruptores individuales de pared, si se prefiere.)
2. Después de efectuar las conexiones, gire los empalmes hacia arriba y empújelos
con cuidado dentro de la caja de salida. Separe los cables azul y negro en un
lado de la caja y los cables blanco y verde en el otro lado.
Hay 4 cables de colores que salen de la parte superior del motor (incluido el
cable a tierra).
NOTA: Los conectores de cables que no se empujen hacia adentro de la caja de salida podrían
aflojarse con el tiempo y rozar contra la parte superior de la caja del motor. Uno podría creer
que es el sonido causado por el soporte.
5
Conexiones de cables
Caja de salida Cables del ventilador
Negro Negro (Cable energizado
para el ventilador)
Verde Verde (Cable a tierra)
Blanco Blanco (Cable neutro)
Negro Azul (Cable del paquete de luces)
Blanco (Neutro)
Tierra
Blanco
Negro
Conectores de cables (S6)
Tierra (Verde)
Azul
Negro (Alimentación)
El Gancho "J" (S9)
