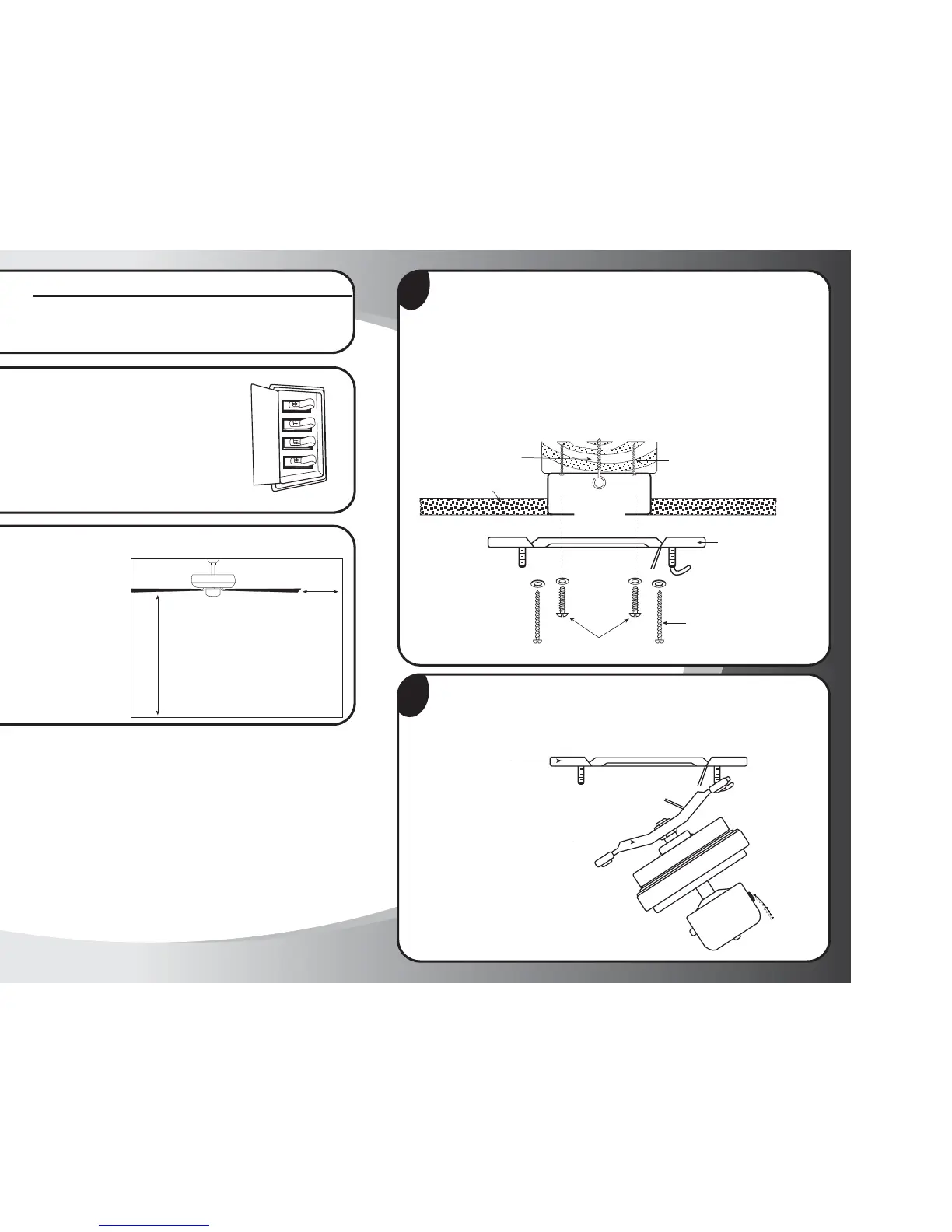

Paso 1
Apague los disyuntores y el interruptor de la pared hacia
los conductores de suministro del ventilador.
Advertencia: Si no se desconecta el suministro de alimentación
antes de la instalación puede ocasionar lesiones graves o fatales.
Este ventilador debe instalarse con un interruptor/control
aislante de pared para reducir el riesgo de electrochoque.
1
Preparación
Importante: Al utilizar una caja de salida existente, revise que la caja esté conectada
firmemente a la estructura de la edificación y que pueda soportar el peso total del
ventilador. De lo contrario puede ocasionar lesiones graves o fatales.
Paso 2
Revise que las aspas queden por lo
menos a 30” (76 cm) de toda
obstrucción. Compruebe la
longitud de la vara hacia abajo
para que las aspas queden por
lo menos a 7 pies (2 metros) del piso.
2
84 pulg
(2.1m)
Mín.
30 pulg
0.75m
Mín.
4
Paso 4
Cuelgue el motor del ventilador/soporte de montaje (#2) al gancho que se
encuentra en la placa de soporte (#1).
Placa del soporte (1)
Motor del ventilador/
Soporte de montaje (2)
Paso 3
Antes de sujetar el soporte de montaje, atornille el gancho “J” (S9) en la caja
de salida del techo como medio de soporte secundario. Asegure el soporte
de montaje (1) a la caja de salida (A) apretando los tornillos del soporte y las
arandelas (S3) como se muestra. Si no se monta en una caja de salida, use
tornillos para madera (S1) y arandelas (S3), montando firmemente en una
viga del cielo raso. En este punto deben insertarse los tornillos de cúpula (S2)
en el soporte.
NOTA: No monte directamente en paneles de yeso o láminas de techo.
NOTA:
La instalación del Gancho J es un requisito canadiense sólo.
3
Placa del soporte (1)
Viga de soporte
Cielo raso
Tornillos para madera
y arandelas(S1)
CAJA DE SALIDA
Tornillos y arandelas
para la placa de soporte (S2)
El Gancho "J" (S9)
