Craftmade Pro Plus 52 - Page 16

5. Ensamblaje del ventilador. (cont.)
parte saliente del
soporte de montaje
ranura en la
bola que sirve
para colgar
página 6
bola que sirve
para colgar
perno
de tope
Pasar los cables por la bola que sirve para colgar; luego
deslizar la bola que sirve para colgar sobre el tubo--la
parte de arriba del tubo debe tener el agujero para el
tornillo de jación en ese extremo; usar ese agujero al
colocar el tornillo de jación. Introducir el perno de tope
en la parte de arriba del tubo y subir la bola que sirve
para colgar. Asegurarse de que el perno de tope se
ponga en línea con las ranuras dentro de la bola que
sirve para colgar. Apretar bien el tornillo de jación.
[Referirse al diagrama 4.]
Quitar la cinta aisladora del cableado y pasar cada cable
por un agujero diferente en la cubierta a prueba de la
intemperie para la bola que sirve para colgar. Asegurar
la cubierta a prueba de la intemperie a la bola (en el
tubo) que sirve para colgar.
[Referirse al diagrama 4.]
ADVERTENCIA: si no se aprieta bien el tornillo de jación
en la bola que sirve para colgar es posible que se aoje
el ventilador y que se caiga.

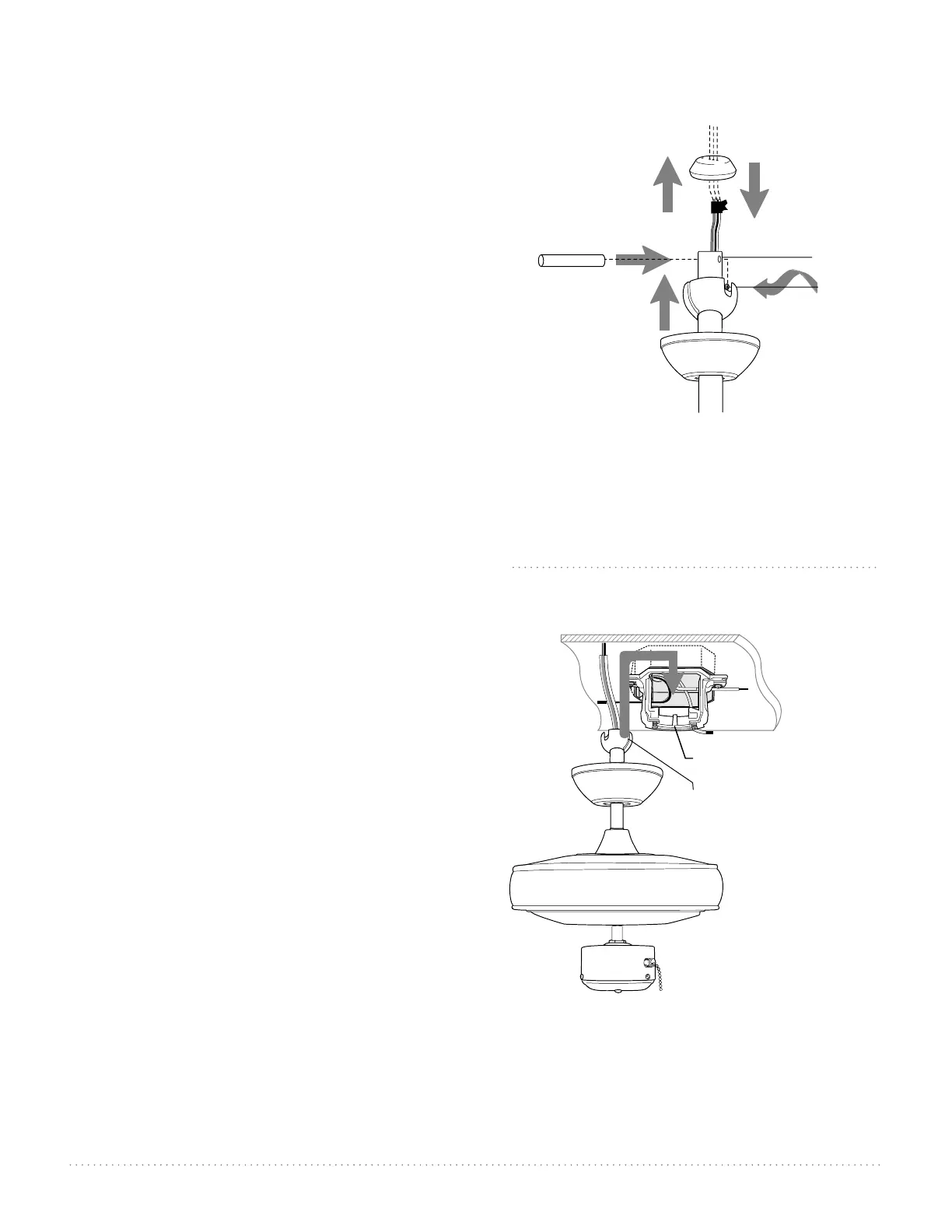

diagrama 4
cubierta
decorativa
cubierta a prueba de
la intemperie para la
bola que sirve para
colgar
agujero para
el tornillo
de jación
tornillo
de jación
cableado
bastidor del motor
Ya que esté sujetado el soporte de montaje a la caja
de salida y capaz de apoyar el ventilador, usted está
listo para colgar el ventilador. Agarrar el ventilador
rmemente con las dos manos. Deslizar el tubo por
la abertura del soporte de montaje y dejar que se
detenga la bola en el soporte de montaje. Girar la
bola que sirve para colgar hasta que la ranura de la
bola se alinee con la parte saliente del soporte de
montaje.
[Referirse al diagrama 5.]
ADVERTENCIA: el no alinear la ranura en la bola que
sirve para colgar con la parte saliente del soporte de
montaje puede causar lesiones graves o la muerte.
Sugerencia: solicitar ayuda de otra persona para
mantener la escalera sujeta y para que le suba el
ventilador cuando usted ya esté preparado en la
escalera para colgarlo.
diagrama 5
