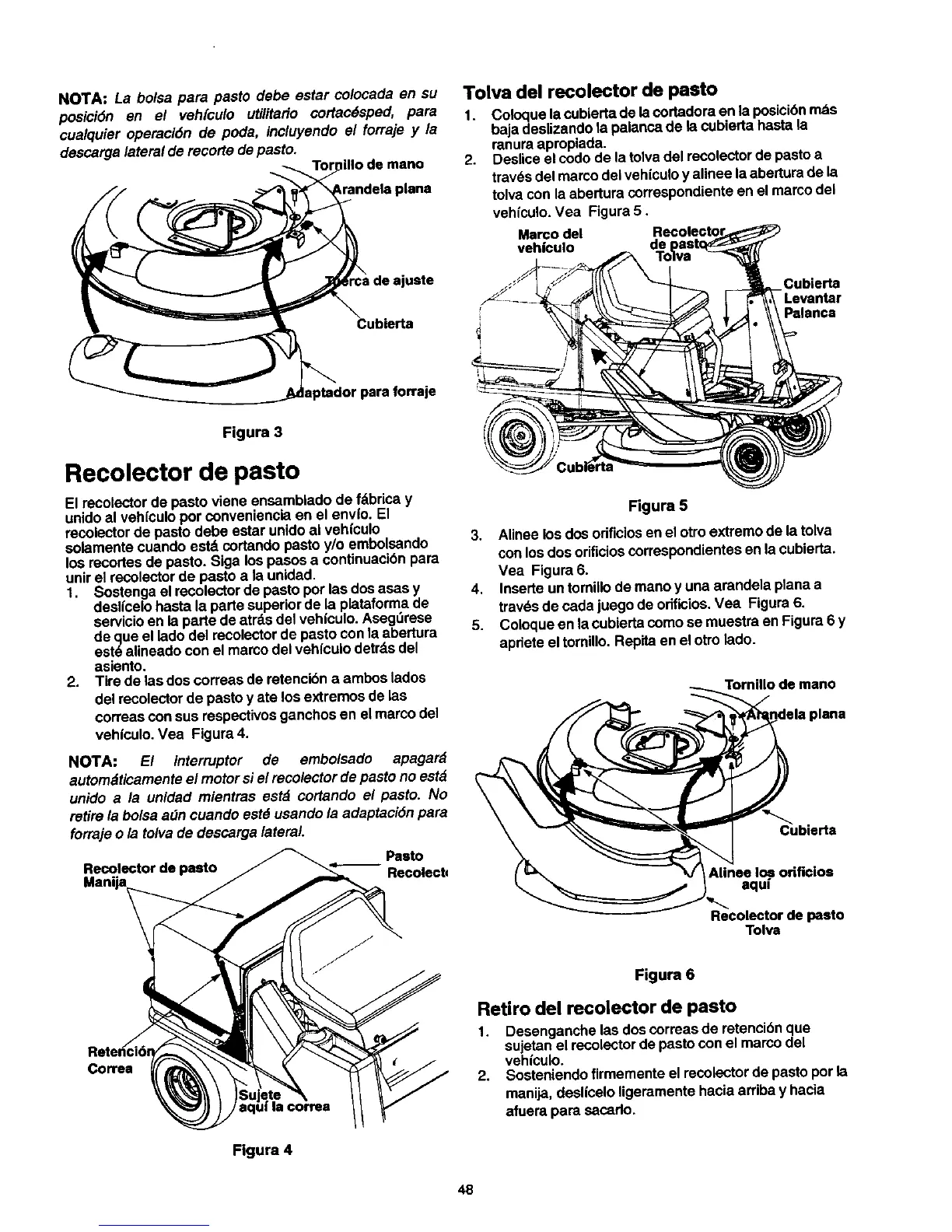

NOTA: La bolsa para pasto debe estar colocada en su
posici6n en el veh[culo utilitario cortac6sped, pare
cualquier operaci6n de pods, incluyendo el forraje y la
descargalateral de recorte depasto.
illo de mano
Cublerta
aptador pare forraje
Figure 3
Recolector de pasto
El recolectorde pasto viene ensamblado de fdbrica y
unidoal vehIculo por convenienciaen el envlo. El
recolectorde pasto debe ester unido al vehfculo
solamentecuando estd cortando pastoy/o embolsando
los recortesde pasto. Slga los pasosa continuaclbnpara
unirel recolectorde pasto ala unidad.
1. Sostenga el recolectorde pasto por las dos asas y
deslicelohasta la parte superiorde la plataformade
servicioen la parte deatrds del vehloulo.Asegt_rese
de que el ladodel recolectorde pastocon laabertura
est6 alineadocon el marcodel vehloulodetrds del
asiento.
2. Tire de las doscoffees de retencibna ambos lados
de/recolectorde pasto y ate losextremosde las
correasconsus respectivosganchos en el marcodel
vehfculo.Vea Figure 4.
NOTA: El interruptor de embolsado apagard
autom_iticamenteel motor siel recolector de pasto no est_
unido ala unidad mientras estd cortando el pasto. No
retire labolsa a_n cuando estd usandola adaptacJ6npara
forrajeo/a tolva de descargalateral
Pasto
Recolector de pasto
Manija Recolect_
Tolva del recolector de pasto
1. Coloquela cubiertade lacortadoraen laposJci6r) mds
bajadeslizandola palanca de la cubierta hastela
mnuraapropiada.
2. Deslice elcode de la tolvadel recolectorde pastoa
trav6sdel marcodel veh(culoyalinee la abertura de la
tolvacon laabertura correspondienteen el marcodel
vehiculo.Vea Figure5.
Marco del
vehfcuIo de
Cubierta
-Levantar
Palancs
Figure 5
3. Alinee los dosodficlosen elotto extremode la tolva
con losdos orificioscorrespondientesen la cubierta.
Vea Figure6.
4. Inserte un tomiilode manoy una arandela planaa
trav_sde cada juego de odflolos.Vea Figure 6.
5. Coloqueen la cubiertacomose muestra enFigura 6 y
apriete eltomillo.Repita en el otro lado.
Tornlno de mano
Cubierta
Alines los odfloios
aquf
Recoleetor de pasto
Tolva
Correa
| coffee
Figure 4
Figure 6
Retiro del recolector de pasto
1. Desenganche las doscorreasde retencibnque
sujetanel recolectordepasto conel marco del
vehiculo.
2. Sosteniendofirmemente el recolectorde pastopor la
manija,desliceloligeramente hacia arribay hacia
afuera para sacado.
48
