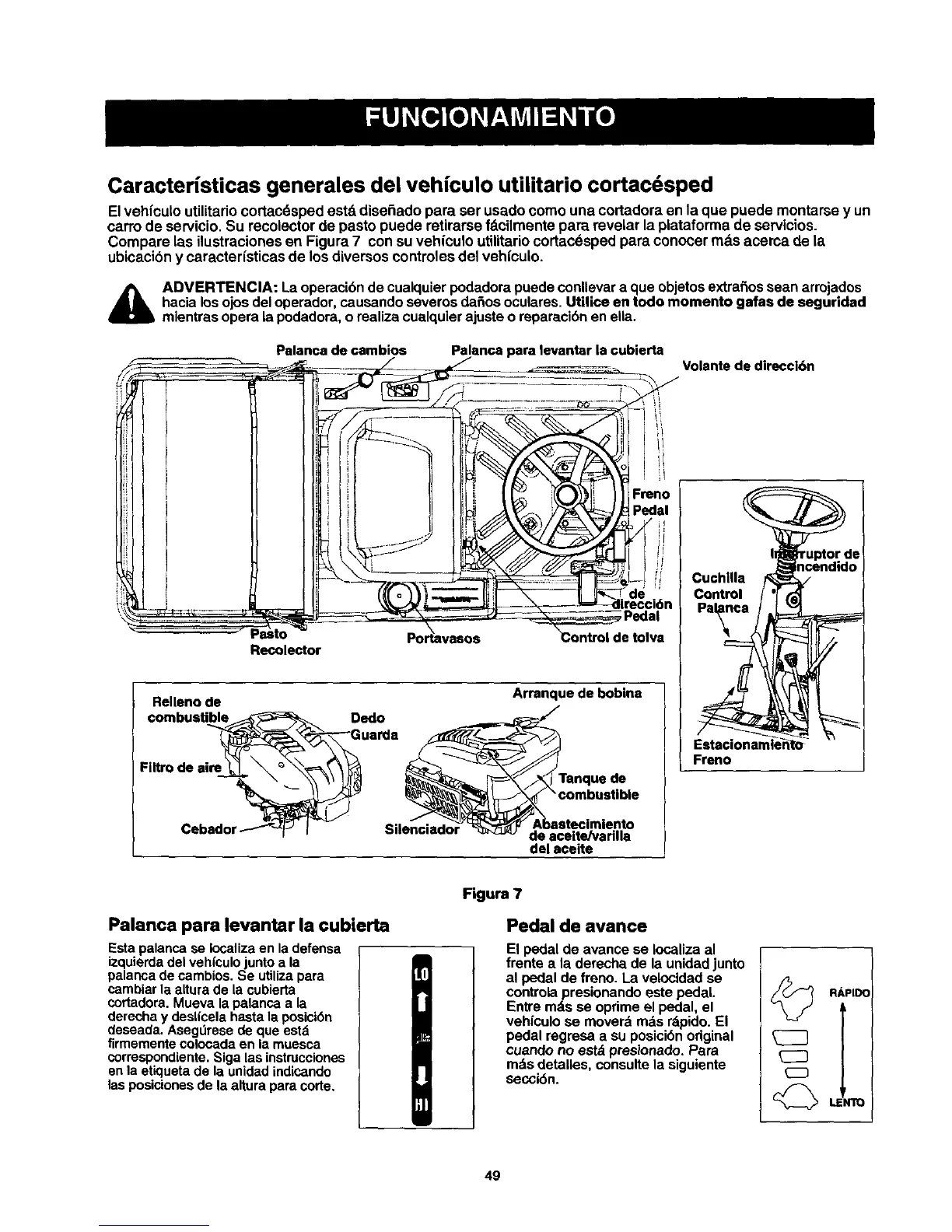

CaracteHsticas generales del vehfculo utilitario cortacdsped
Elvehfculo utilitario cortacdsped estd dise_ado para set usado como una cortadora en la que puede montarse y un
carro de servicio. Su recolector de pasto puede retirarse fdcilmente pare revelar la piataforma de servicios.
Compare las ilustraciones en Figura 7 con su vehiculo utilitariocortacdsped para conocer rods acerca de la
ubicacibn y caracterfsticas de los diversos controles del vehfculo.
4_lb ADVERTENCIA: La operacibnde cualquierpodadora puede conllevara que objetosextraSossean arrojados
hacia losojosdel operador,causando severos da_os oculares.Utilice en todo momento gafas de seguridad
mientras opera la podadora,o realiza cualquier ajusteo reparacibnen ella.
Palanca de cambios
Palanca para levantar la cubierta
Volante de direccldn
Recolector
Relleno de
combustible Dedo
FIItro de air_
de tolva
Arranque de bobina
Tanque de
de aceite/varilla
del aceite
Cuchllla
Control
Freno
Palanca para levantar la cubierta
Estapalancase Iocalizaen ladefensa
izquierdadel vehl'culojuntoa la
palancade cambios.Se utilizapara
cambiarla alturade lacubierta
cortadora.Mueva lapalancaa la
derecha y desl|celahasta laposici6n
deseada.Asegniresede que estd
flrmementecolocadaen ia muesca
correspondiente.Sigalas instrucciones
enla etiquetade la unidadindicando
lasposicionesde la altura paracode.
Figure 7
Pedal de avance
El pedal de avance se Iocaliza al
frente a la derecha de la unidadjunto
al pedal defreno. La velocidadse
controlapresionandoeste pedal.
Entre mds se oprime el pedal, el
vehfculose moverb mds rbpido.El
pedal regresa a su posicibnoriginal
cuando no estd presionado. Pera
rods detalies, consultela siguiente
secci(_n.
RiPIDC
LENTO
