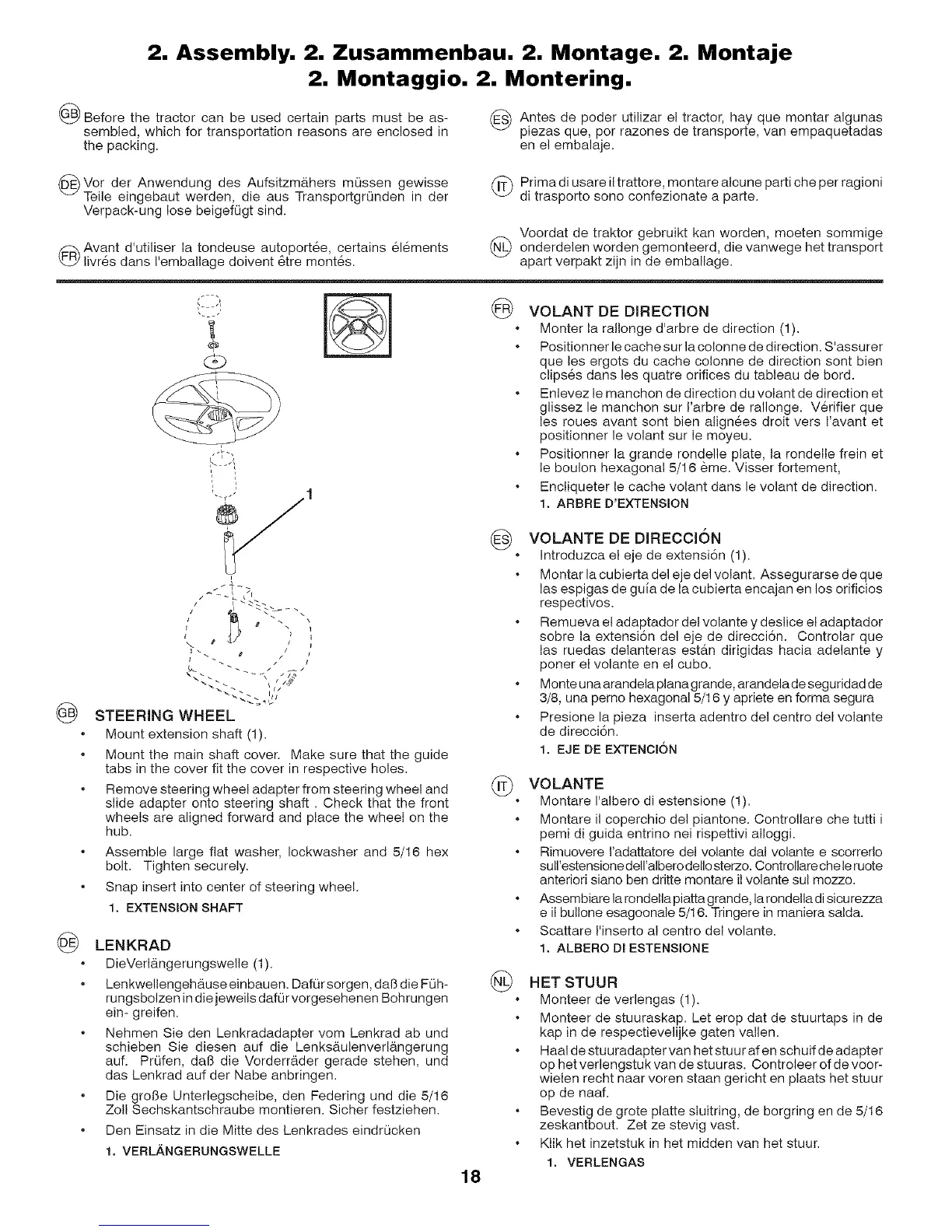

2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje
2. Montaggio. 2. Montering.
Before the tractor can be used certain parts must be as-
sembled, which for transportation reasons are enclosed in
the packing.
Antes de poder utilizar el tractor, hay montar algunas
que
piezas que, por razones de transporte, van empaquetadas
en el embalaje.
(_Vor der Anwendung des Aufsitzmb, hers m0ssen gewisse
Teile eingebaut werden, die aus TransportgrQnden in der
Verpack-ung lose beigefQgt sind.
(_Avant d'utiliser la tondeuse autoport6e, certains 61ements
livres dans I'emballage doivent &tre mont&s.
Prima di usare il trattore, montare alcune parti che per ragioni
(_)di trasporto sono confezionate a parte.
Voordat de traktor gebruikt kan worden, moeten sommige
(_ onderdelen gemonteerd, vanwege transport
worden die het
apart verpakt zijn in de emballage.
@
®
dP
_1 # // I
STEERING WHEEL
Mount extension shaft (1).
Mount the main shaft cover. Make sure that the guide
tabs in the cover fit the cover in respective holes.
Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft. Check that the front
wheels are aligned forward and place the wheel on the
hub.
Assemble large flat washer, Iockwasher and 5/16 hex
bolt. Tighten securely.
Snap insert into center of steering wheel.
1. EXTENSION SHAFT
LENKRAD
DieVerl&ngerungswelle (1).
Lenkwellengehb, use einbauen. DafOr sorgen, dab die FL_h-
rungsbolzen in die jeweils dafQr vorgesehenen Bohrungen
ein- greifen.
Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenks&ulenverl&ngerung
auf. PrLffen, dab die Vorderrb, der gerade stehen, und
das Lenkrad auf der Nabe anbringen.
Die gro6e Unterlegscheibe, den Federing und die 5/16
Zoll Sechskantschraube montieren. Sicher festziehen.
Den Einsatz in die Mitte des Lenkrades eindrOcken
1. VERL,_NGERUNGSWELLE
@
@
@
VOLANT DE DIRECTION
Monter la rallonge d'arbre de direction (1).
Positionner le cache sur la colonne de direction. S'assurer
que les ergots du cache colonne de direction sont bien
clipses dans les quatre orifices du tableau de bord.
Enlevez le manchon de direction du volant de direction et
glissez le manchon sur I'arbre de rallonge. Verifier que
les roues avant sont bien alignees droit vers I'avant et
positionner le volant sur le moyeu.
Positionner la grande rondelle plate, la rondelle frein et
le boulon hexagonal 5/1 6 eme. Visser fortement,
Encliqueter le cache volant dans le volant de direction.
1. ARE}RE D'EXTENSlON
VOLANTE DE DIRECClON
Introduzca el eje de extensi6n (1).
Montar la cubierta del eje del volant. Assegurarse de que
las espigas de guia de la cubierta encajan en los orificios
respectivos.
Remueva el adaptador del volante y deslice el adaptador
sobre la extensi6n del eje de direcci6n. Controlar que
las ruedas delanteras estan dirigidas hacia adelante y
poner el volante en e! cubo.
Monte unaarandela planagrande, arandelade seguridad de
3/8, una perno hexagonal 5/1 6 y apriete en forma segura
Presione la pieza inserta adentro del centro del volante
de direcci6n.
1. EJE DE EXTENCION
VOLANTE
Montare I'albero di estensione (1).
Montare il coperchio del piantone. Controllare che tutti i
pemi di guida entrino nei rispettivi alloggi.
Rimuovere I'adattatore del volante dal volante e scorrerlo
sull'estensione dell'albero dello sterzo. Contro!lare che le ruote
anteriori siano ben dritte montare il volante sul mozzo.
Assembiare la rondella piatta grande, la rondella di sicurezza
eil bullone esagoonale 5/1 6. Tringere in maniera salda.
Scattare I'inserto al centro del volante.
1. ALBERO DI ESTENSIONE
HET STUUR
Monteer de verlengas (1).
Monteer de stuuraskap. Let erop dat de stuurtaps in de
kap in de respectievelijke gaten vallen.
Haal de stuuradapter van het stuur af en schuif de adapter
op het verlengstuk van de stuuras. Controleer of de voor-
wielen recht naar voren staan gericht en plaats het stuur
op de naaf.
Bevestig de grote platte sluitring, de borgring en de 5/1 6
zeskantbout. Zet ze stevig vast.
Klik het inzetstuk in het midden van het stuur.
1. VERLENGAS
18
