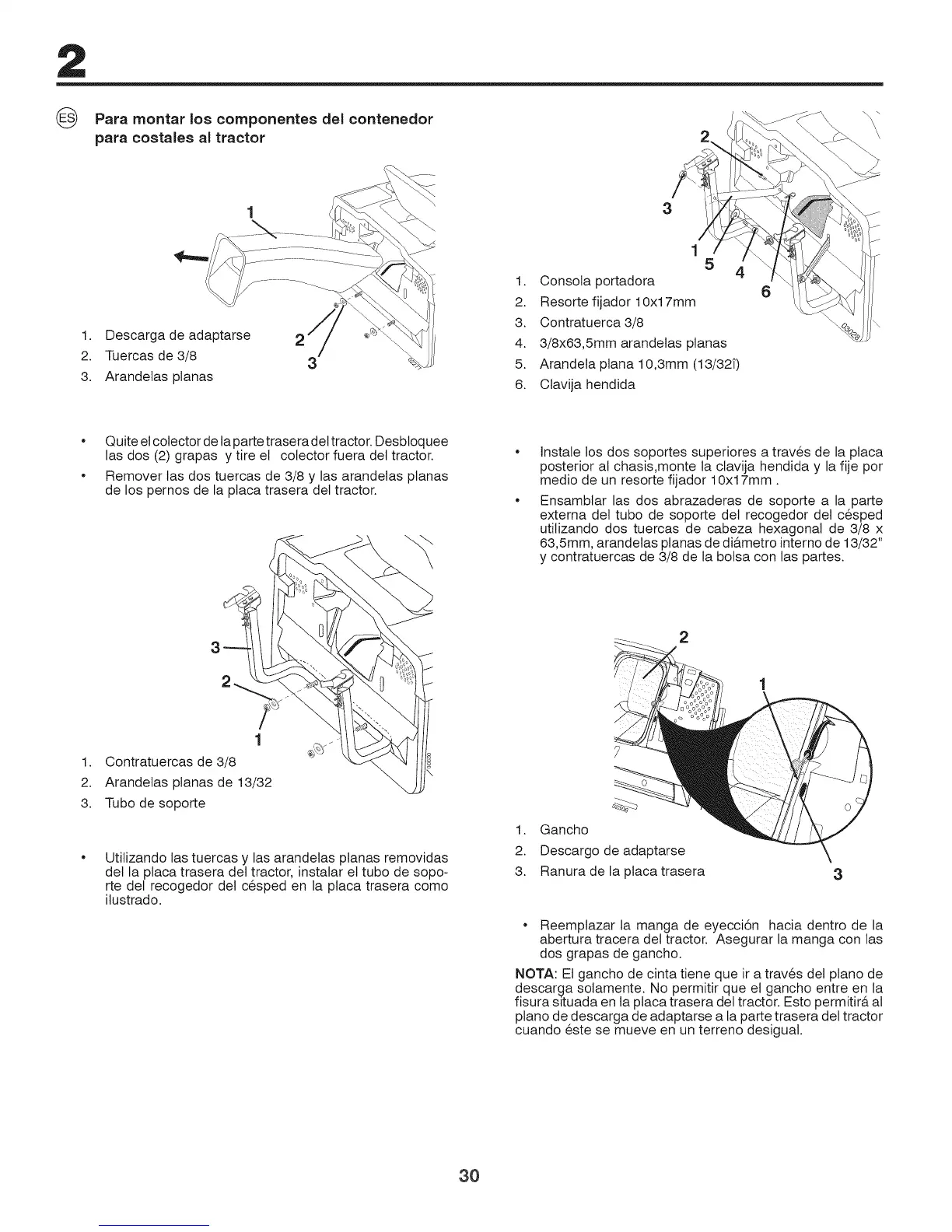

@ Para montar los componentes del contenedor
para costales al tractor
1. Descarga de adaptarse
2. Tuercas de 3/8
3. Arandetas ptanas
3
1
5
4
1. Consola portadora
2. Resorte fijador 10x17mm
3. Contratuerca 3/8
4. 3/8x63,5mm arandetas ptanas
5. Arandeta ptana 10,3mm (13/32_)
6. Ctavija hendida
6
* Quite el cotector de la parte trasera del tractor. Desbloquee
las dos (2) grapas y tire et colector fuera del tractor.
* Remover las dos tuercas de 3/8 y las arandelas ptanas
de los pernos de la ptaca trasera del tractor.
1
1. Contratuercas de 3/8
2. Arandetas ptanas de 13/32
3. Tubo de soporte
Utitizando las tuercas y las arandetas ptanas removidas
della placa trasera det tractor, instalar el tubo de sopo-
rte det recogedor det cesped en la ptaca trasera como
ilustrado.
Instale los dos soportes superiores a traves de la placa
posterior al chasis,monte ta clavija hendida y la fije por
medio de un resorte fijador 10xl 7mm.
Ensambtar las dos abrazaderas de soporte a la parte
externa det tubo de soporte det recogedor det cesped
utilizando dos tuercas de cabeza hexagonal de 3/8 x
63,5mm, arandetas ptanas de di&metro interno de 13/32"
y contratuercas de 3/8 de la bolsa con las partes.
2
1
1. Gancho
2. Descargo de adaptarse
3. Ranura de la ptaca trasera
3
* Reemptazar la manga de eyecci6n hacia dentro de la
abertura tracera del tractor. Asegurar la manga con las
dos grapas de gancho.
NOTA: Et gancho de cinta tiene que ira traves det piano de
descarga sotamente. No permitir que el gancho entre en la
fisura situada en la ptaca trasera det tractor. Esto permitir& al
ptano de descarga de adaptarse a la parte trasera det tractor
cuando este se mueve en un terreno desigual.
