2
1. Tubos frontales del
contenedor
1
2. Capas de vinil
5
\
4
2
4

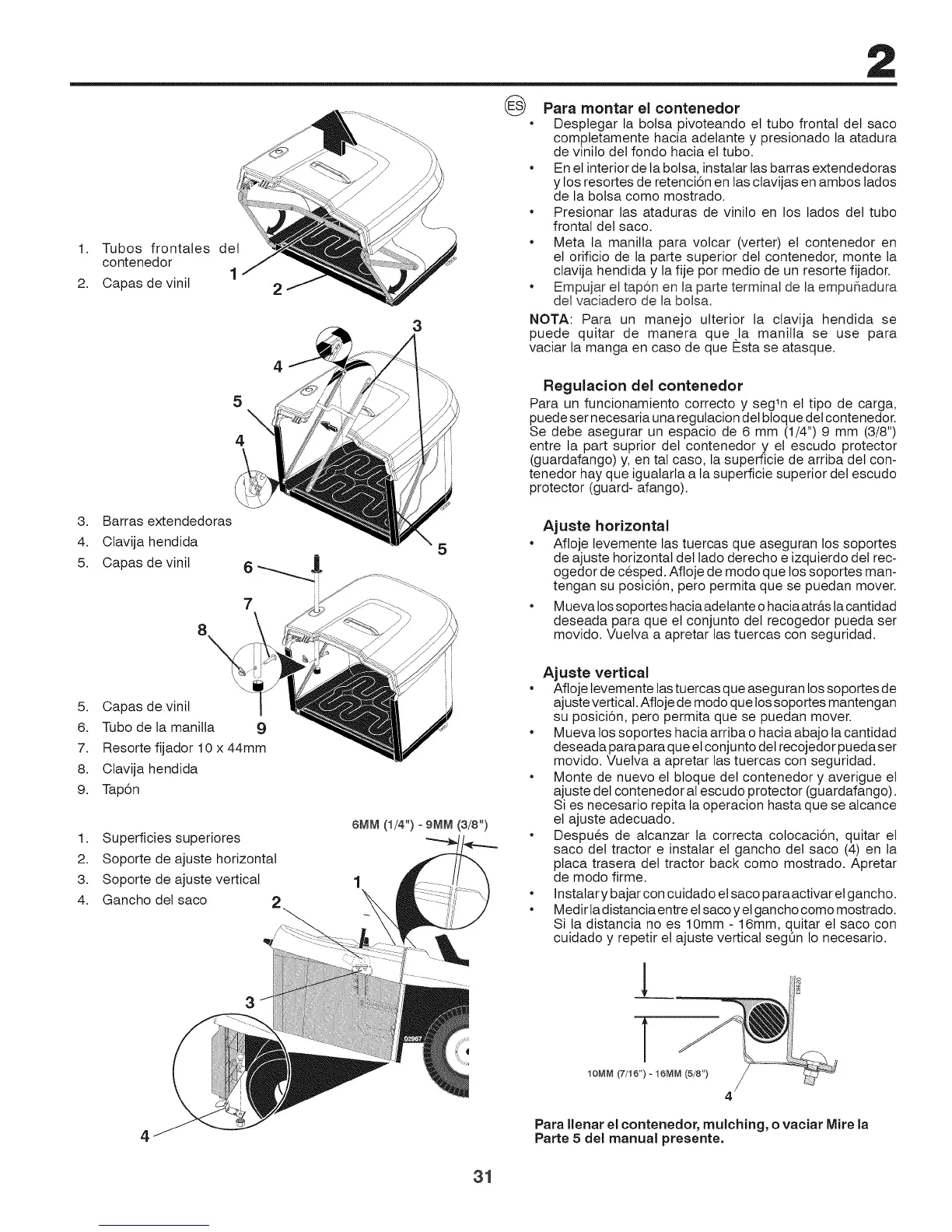

@ Para montar el contenedor
• Desptegar la botsa pivoteando el tubo frontal det saco
completamente hacia adetante y presionado la atadura
de vinilo del fondo hacia el tubo.
• En el interior de la botsa, instalar las barras extendedoras
y los resortes de retenci6n en tas clavijas en ambos lados
de la bolsa como mostrado.
• Presionar las ataduras de vinito en los lados det tubo
frontal det saco.
• Meta la manitla para volcar (verter) et contenedor en
el orificio de la parte superior del contenedor, monte ta
clavija hendida y la fije por medio de un resorte fijador.
• Empujar el tap6n en la parte terminal de la empu_adura
del vaciadero de la bolsa.
NOTA: Para un manejo ulterior la clavija hendida se
puede quitar de manera que ,la manilta se use para
vaciar la manga en caso de que Esta se atasque.
Regulacion del contenedor
Para un funcionamiento correcto y segln et tipo de carga,
puede ser necesaria una regulacion det bloque del contenedor.
Se debe asegurar un espacio de 6 mm (1/4") 9 mm (3/8")
entre la part suprior det contenedor y el escudo protector
(guardafango) y, en tal caso, la superficie de arriba del con-
tenedor hay que igualarla a la superficie superior det escudo
protector (guard- afango).
3. Barras extendedoras
4. Otavija hendida
5. Capas de vinil
7
5
Ajuste horizontal
• Afloje levemente las tuercas que aseguran los soportes
de ajuste horizontal del lado derecho e izquierdo del rec-
ogedor de cesped. Afloje de modo que los soportes man-
tengan su posici6n, pero permita que se puedan mover.
• Mueva los soportes hacia adetante o hacia atr_.sta cantidad
deseada para que el conjunto det recogedor pueda ser
movido. Vuetva a apretar las tuercas con seguridad.
5. Capas de vinil
6. Tubo de la manilla 9
7. Resorte fijador 10 x 44mm
8. Otavija hendida
9. Tap6n
1. Superficies superiores
2. Soporte de ajuste horizontal
3. Soporte de ajuste vertical
4. Gancho del saco 2
eMM(1/4")oeMM(3/8")
Ajuste vertical
• Afloje levemente tastuercas que aseguran los soportes de
ajuste vertical. Afloje de modo que los soportes mantengan
su posici6n, pero permita que se puedan mover.
• Mueva los soportes hacia arriba o hacia abajo la cantidad
deseada para para que el conjunto del recojedor pueda ser
movido. Vuelva a apretar las tuercas con seguridad.
• Monte de nuevo et btoque det contenedor y averigue et
ajuste del contenedor al escudo protector (guardafango).
Si es necesario repita la operacion hasta que se alcance
et ajuste adecuado.
• Despues de alcanzar la correcta colocaci6n, quitar et
saco det tractor e instatar et gancho del saco (4) en la
placa trasera det tractor back como mostrado. Apretar
de modo firme.
• Instalar y bajar con cuidado el saco para activar el gancho.
• Medir ladistancia entre el saco yel gancho como mostrado.
Si la distancia no es 10mm - 16mm, quitar el saco con
cuidado y repetir et ajuste vertical segOn 1onecesario.
Para Ilenar el contenedor, mulching, o vaciar Mire la
Parte 5 del manual preeente.
