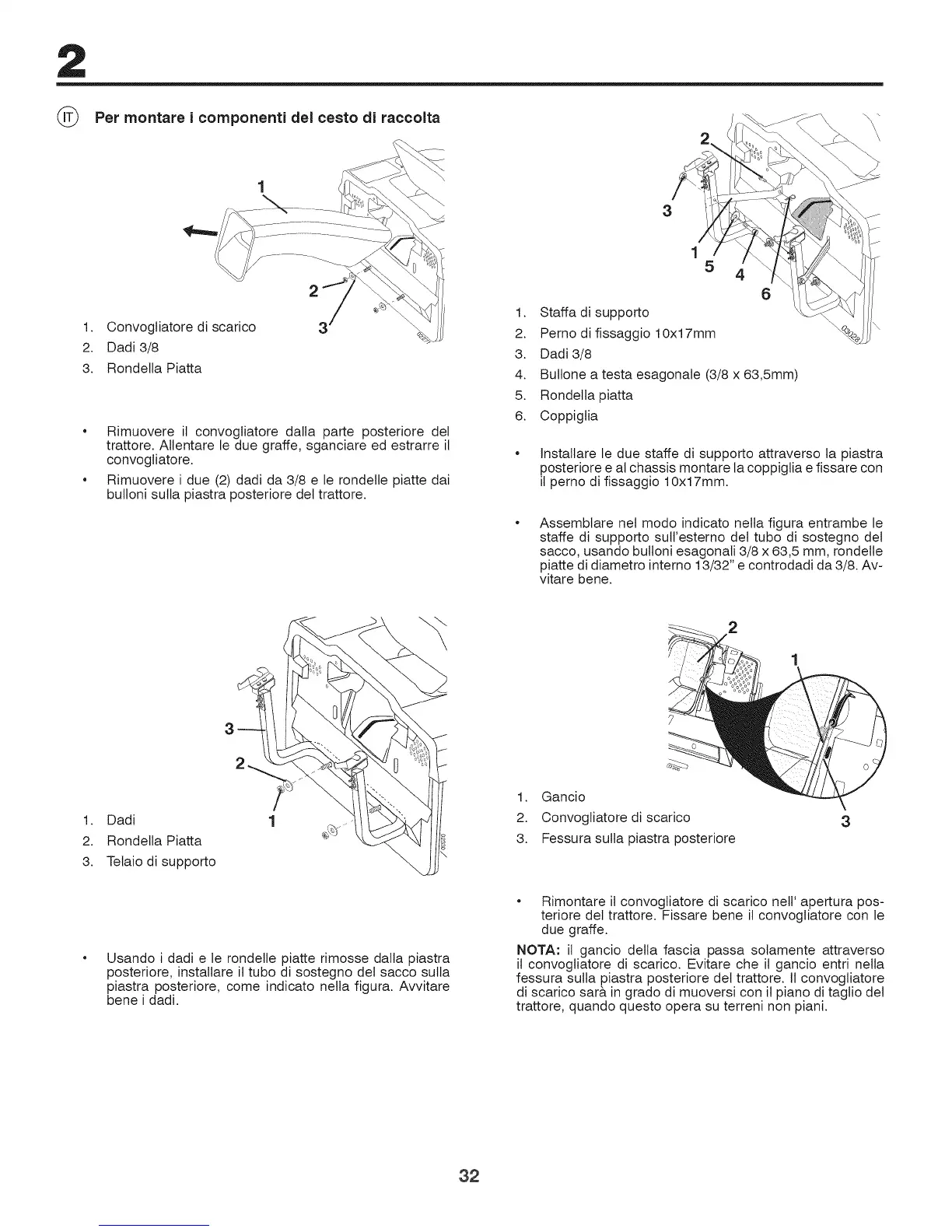

(_ Per montare i componenti del cesto di raccolta
1. Convogtiatore di scarico
2. Dadi 3/8
3. Rondetla Piatta
3
Rimuovere il convogliatore dalla parte posteriore del
trattore. Allentare le due graffe, sganciare ed estrarre il
convogliatore.
Rimuovere i due (2) dadi da 3/8 e le rondelle piatte dai
buttoni sutta piastra posteriore det trattore.
3
1
5
1. Staffa di supporto
2. Perno di fissaggio 10x17mm
3. Dadi 3/8
4. Bullone a testa esagonale (3/8 x 63,5mm)
5. Rondetta piatta
6. Coppigtia
Installare le due staffe di supporto attraverso ta piastra
posteriore e al chassis montare la coppigtia e fissare con
il perno di fissaggio 10xl7mm.
Assembtare nel modo indicato netla figura entrambe le
staffe di supporto sull'esterno det tubo di sostegno det
sacco, usando butloni esagonali 3/8 x 63,5 mm, rondetle
platte di diametro interno 13/32" e controdadi da 3/8. Av-
vitare bene.
1. Dadi
2. Rondetla Piatta
3. Tetaio di supporto
2
1. Gancio
2. Convogliatore di scarico
3. Fessura sutta piastra posteriore
3
Usando i dadi e le rondelle piatte rimosse dalla piastra
posteriore, installare it tubo di sostegno del sacco sulla
piastra posteriore, come indicato netla figura. Avvitare
bene i dadi.
Rimontare il convogtiatore di scarico nell' apertura pos-
teriore det trattore. Fissare bene il convogtiatore con le
due graffe.
NOTA: il gancio della fascia passa solamente attraverso
il convogliatore di scarico. Evitare che il gancio entri netla
fessura sulta piastra posteriore del trattore. I1convogliatore
di scarico sar& in grado di muoversi con il piano di tagtio det
trattore, quando questo opera su terreni non piani.
32
