2
1
1. Piastrina d'arresto
dell'asta di scarico
2. Rivestimento in ptastica
2
4
3
®
®

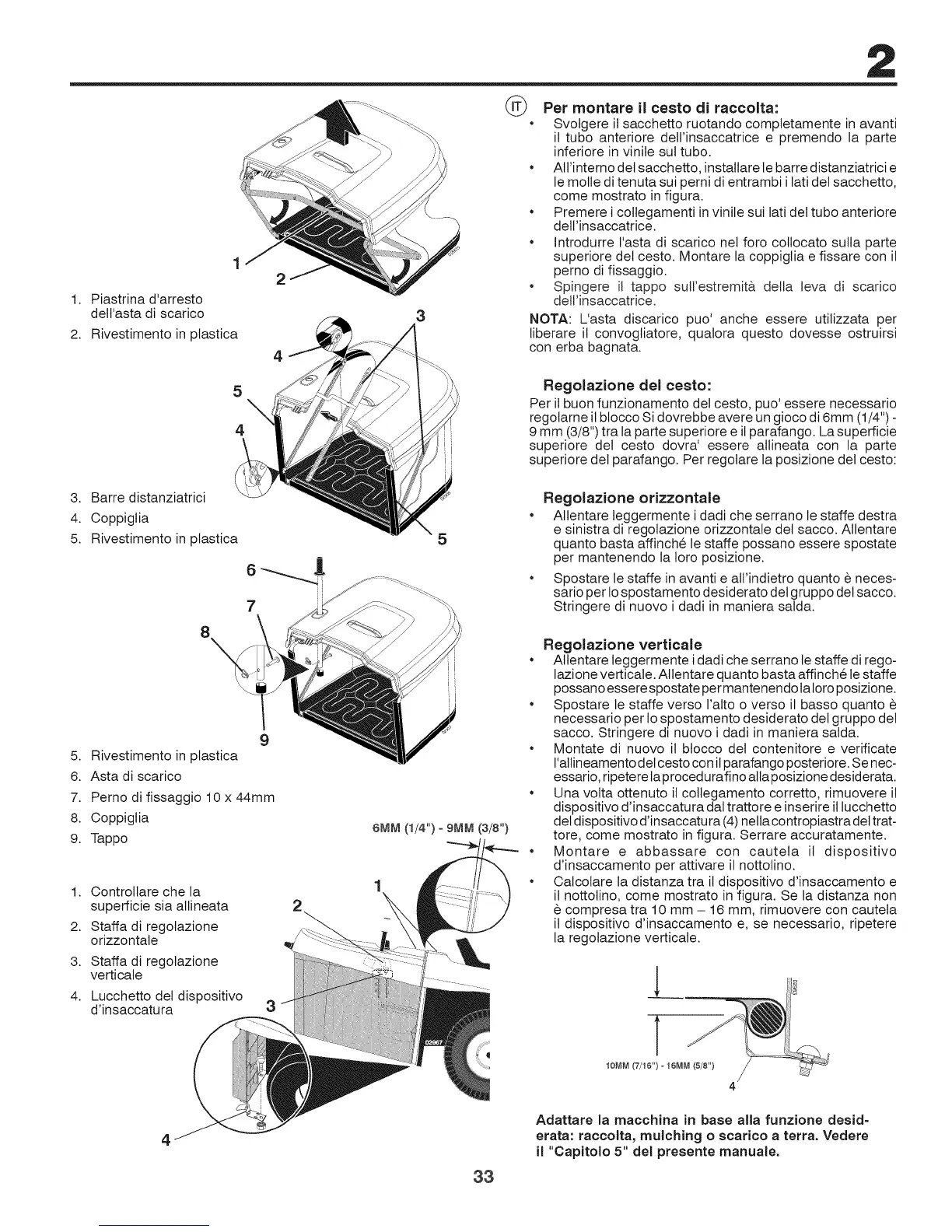

Per montare il cesto di raccolta:
Svolgere il sacchetto ruotando completamente in avanti
il tubo anteriore delt'insaccatrice e premendo la parte
inferiore in vinite sut tubo.
Atl'interno del sacchetto, instatlare le barre distanziatrici e
le motle di tenuta sui perni di entrambi i lati det sacchetto,
come mostrato in figura.
Premere i collegamenti in vinile sui lati det tubo anteriore
detl'insaccatrice.
Introdurre I'asta di scarico nel foro collocato sutta parte
superiore del cesto. Montare la coppiglia e fissare con il
perno di fissaggio.
Spingere iJ tappo sulFestremit& della leva di scadco
de{Hnsaccatdce.
NOTA: L'asta discarico puo' anche essere utitizzata per
liberare il convogtiatore, qualora questo dovesse ostruirsi
con erba bagnata.
5
\
4
[
Regolazione del cesto:
Per il buon funzionamento del cesto, puo' essere necessario
regotarne il blocco Si dovrebbe avere un gioco di 6mm (1/4") -
9 mm (3/8") tra la parte superiore e it parafango. La superficie
superiore det cesto dovra' essere allineata con la parte
superiore det parafango. Per regolare la posizione det cesto:
3. Barre distanziatrici
4. Coppigtia
5. Rivestimento in ptastica
9
5. Rivestimento in ptastica
6. Asta di scarico
7. Perno di fissaggio 10 x 44mm
8. Coppiglia
9. Tappo
1. Controllare chela
superficie sia atlineata
2. Staffa di regolazione
orizzontate
3. Staffa di regolazione
verticate
4. Lucchetto del dispositivo
d'insaccatura
2
5
6MM(1/4")o9MM(3/8")
Regolazione orizzontale
* Allentare teggermente i dadi che serrano le staffe destra
e sinistra di regotazione orizzontale det sacco. Atlentare
quanto basta affinche le staffe possano essere spostate
per mantenendo la loro posizione.
. Spostare le staffe in avanti e alt'indietro quanto e neces-
sario per Iospostamento desiderato del gruppo det sacco.
Stringere di nuovo i dadi in maniera salda.
Regolazione verticale
• Attentare leggermente i dadi che serrano le staffe di rego-
lazione verticale. Allentare quanto basta affinche le staffe
possano esserespostate permantenendolaloro posizione.
• Spostare le staffe verso I'alto o verso it basso quanto
necessario per to spostamento desiderato del gruppo det
sacco. Stringere di nuovo i dadi in maniera salda.
• Montate di nuovo il btocco del contenitore e verificate
I'allineamento det cesto con il parafango posteriore. Se nec-
essario, ripeterelaprocedurafino allaposizione desiderata.
• Una volta ottenuto il cotlegamento corretto, rimuovere it
dispositivo d'insaccatura dal trattore e inserire il lucchetto
del dispositivo d'insaccatura (4) nella contropiastra del trat-
tore, come mostrato in figura. Serrare accuratamente.
• Montare e abbassare con cauteta il dispositivo
d'insaccamento per attivare il nottolino.
• Calcolare la distanza trail dispositivo d'insaccamento e
il nottotino, come mostrato in figura. Se la distanza non
compresa tra 10 mm - 16 mm, rimuovere con cautela
il dispositivo d'insaccamento e, se necessario, ripetere
la regolazione verticale.
33
Adattare la macchina in base alia funzione desid=
erata: raccolta, mulching o scarico a terra. Vedere
il "Capitolo 5" del presente manuale.
