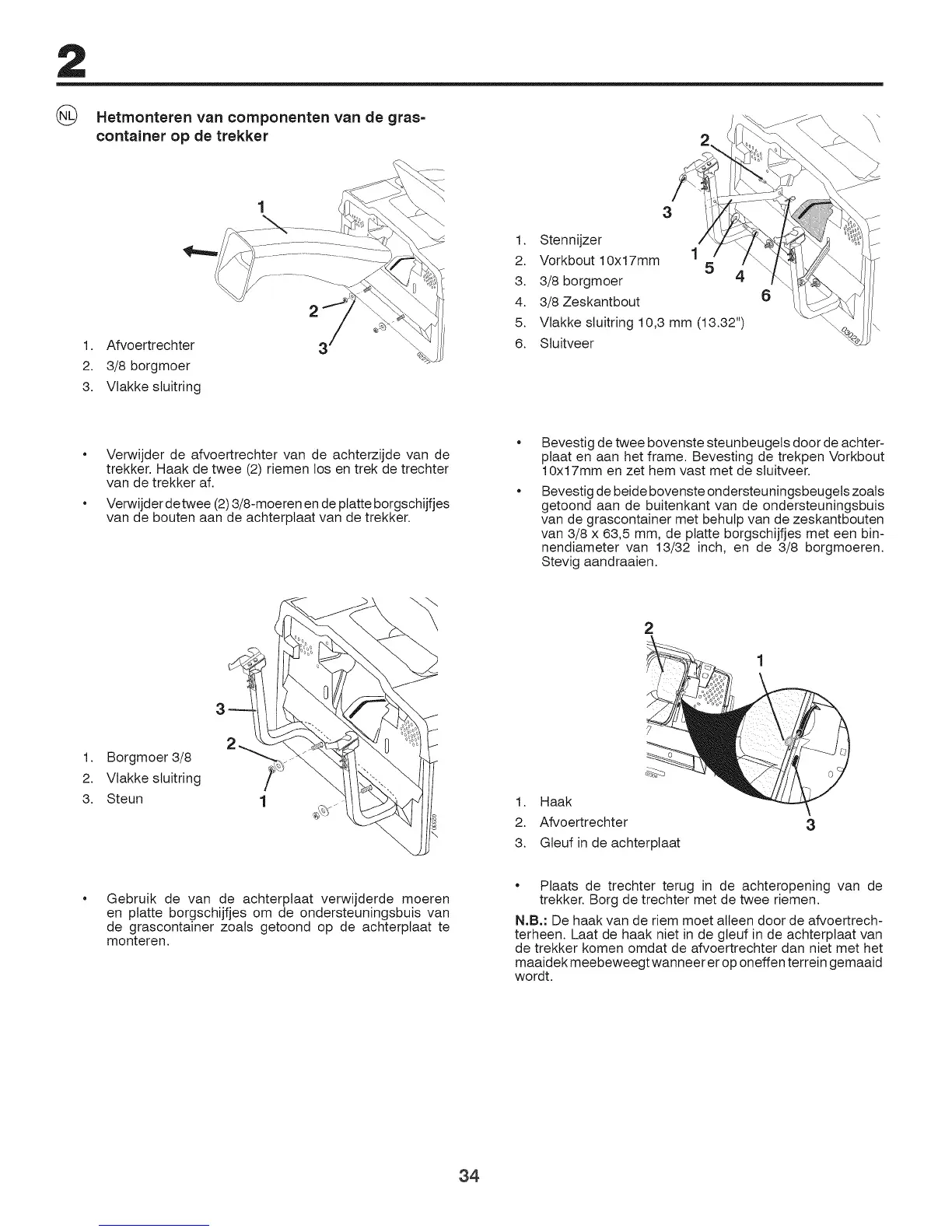

Hetmonteren van componenten van de gras=
container op de trekker
1. Afvoertrechter
2. 3/8 borgmoer
3. Vlakke stuitring
3
1.
2.
3.
4.
5.
6.
3
Stennijzer
Vorkbout 10xl7mm 1
5
3/8 borgmoer
3/8 Zeskantbout
Vlakke stuitring 10,3 mm (13.32")
Stuitveer
Verwijder de afvoertrechter van de achterzijde van de
trekker. Haak de twee (2) riemen los en trek de trechter
van de trekker af.
Verwijder detwee (2) 3/8-moeren en de platte borgschijfjes
van de bouten aan de achterptaat van de trekker.
Bevestig de twee bovenste steunbeugels door de achter-
ptaat en aan het frame. Bevesting de trekpen Vorkbout
10xl 7mm en zet hem vast met de stuitveer.
Bevestig de beide bovenste ondersteuningsbeugets zoals
getoond aan de buitenkant van de ondersteuningsbuis
van de grascontainer met behulp van de zeskantbouten
van 3/8 x 63,5 mm, de platte borgschijfjes met een bin-
nendiameter van 13/32 inch, en de 3/8 borgmoeren.
Stevig aandraaien.
1. Borgmoer 3/8
2. Vlakke stuitring
3. Steun
2
1. Haak
2. Afvoertrechter
3. Gteuf in de achterptaat
3
Gebruik de van de achterplaat verwijderde moeren
en platte borgschijfjes om de ondersteuningsbuis van
de grascontainer zoals getoond op de achterptaat te
monteren.
Plaats de trechter terug in de achteropening van de
trekker. Borg de trechter met de twee riemen.
NoBo:De haak van de riem moet alleen door de afvoertrech-
terheen. Laat de haak niet in de gleuf in de achterplaat van
de trekker komen omdat de afvoertrechter dan niet met het
maaidek meebeweegt wanneer er op oneffen terrein gemaaid
wordt.
