of the unit

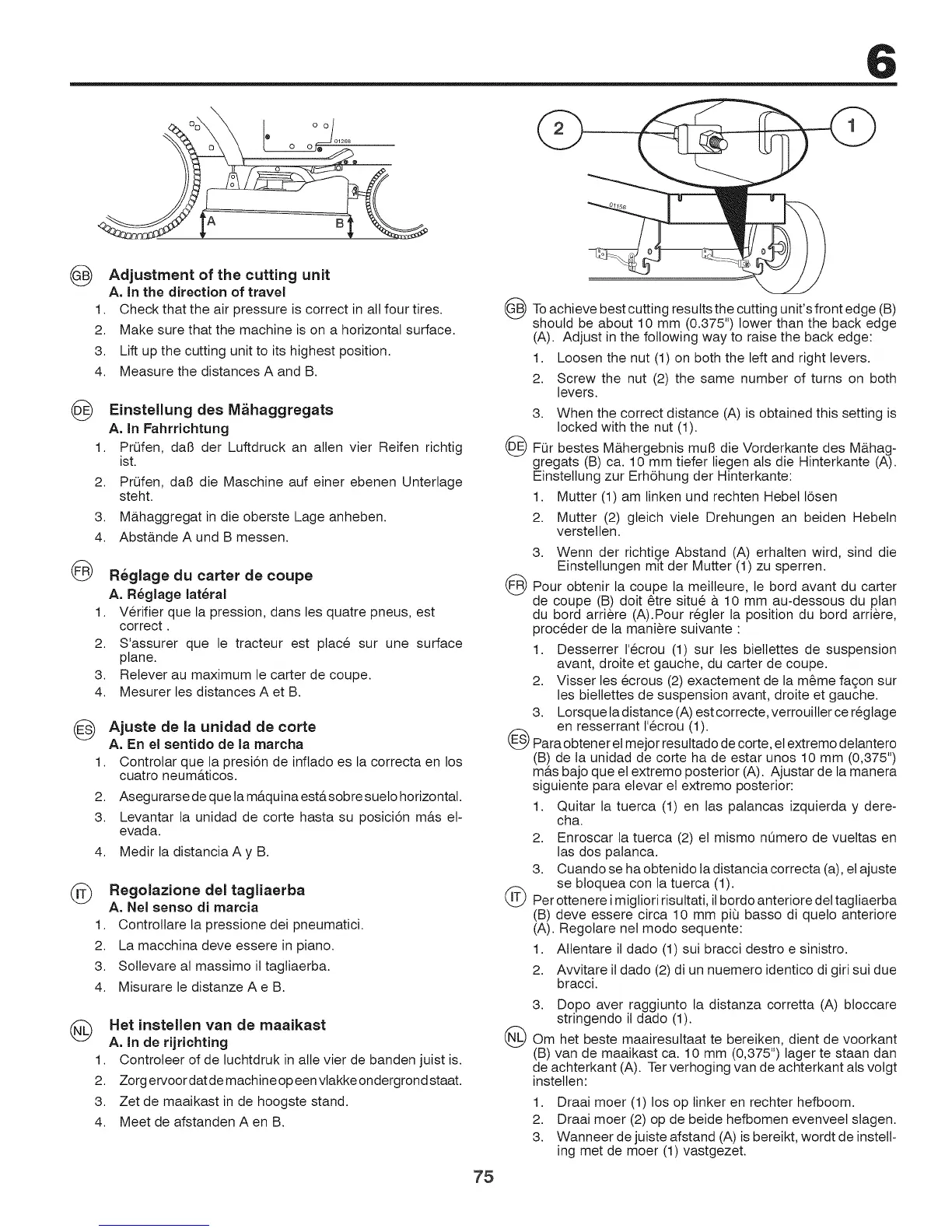

Adjustment cutting
A. In the direction of travel
1. Check that the air pressure is correct in all four tires.
2. Make sure that the machine is on a horizontal surface.
3. Lift up the cutting unit to its highest position.
4. Measure the distances A and B.
®
Einstellung des M_haggregats
A. in Fahrrichtung
1. Pr_Jfen, dab der Luftdruck an allen vier Reifen richtig
ist.
2. Pr_Jfen, dab die Maschine auf einer ebenen Unterlage
steht.
3. M&haggregat in die oberste Lage anheben.
4. Abst&nde A und B messen.
(_) R@glage du carter de coupe
A. R6glage lateral
1. V@ifier que la pression, dans les quatre pneus, est
correct.
2. S'assurer que le tracteur est ptace sur une surface
plane.
3. Retever au maximum le carter de coupe.
4. Mesurer les distances A et B.
Ajuste de la unidad de corte
A. En el sentido de la marcha
1. Controlar que la presi6n de inflado es la correcta en los
cuatro neum&ticos.
2. Asegurarse de que la m&quina est&sobre suelo horizontal.
3. Levantar la unidad de corte hasta su posici6n m&s et-
evada.
4. Medir la distancia A y B.
@ Regolazione del tagliaerba
A. Nel senso di marcia
1. Controllare la pressione dei pneumatici.
2. La macchina deve essere in piano.
3. Sollevare at massimo il tagtiaerba.
4. Misurare le distanze A e B.
Het instellen van de maaikast
A. in de rijrichting
1. Controteer of de luchtdruk in alle vier de banden juist is.
2. Zorgervoordatdemachineopeenvlakkeondergrondstaat.
3. Zet de maaikast in de hoogste stand.
4. Meet de afstanden A en B.
75
@
@
Toachieve best cutting results the cutting unit's front edge (B)
should be about 10 mm (0.375") lower than the back edge
(A). Adjust in the following way to raise the back edge:
1. Loosen the nut (1) on both the left and right levers.
2. Screw the nut (2) the same number of turns on both
levers.
3. When the correct distance (A) is obtained this setting is
locked with the nut (1).
F0r bestes M&hergebnis muB die Vorderkante des M&hag-
gregats (B) ca. 10 mm tiefer liegen als die Hinterkante (A).
Einstetlung zur Erh6hung der Hinterkante:
1. Mutter (1) am linken und rechten Hebet 16sen
2. Mutter (2) gteich viete Drehungen an beiden Hebetn
verstetten.
3. Wenn der richtige Abstand (A) erhalten wird, sind die
Einsteltungen mitder Mutter (1) zu sperren.
Pour obtenir la coupe la meilteure, le bord avant du carter
de coupe (B) doit @re situe & 10 mm au-dessous du plan
du bord arri@e (A).Pour regter la position du bord arriere,
proceder de la mani@e suivante :
1. Desserrer I'ecrou (1) sur les biellettes de suspension
avant, droite et gauche, du carter de coupe.
2. Visser les ecrous (2) exactement de la m_me fagon sur
les bietlettes de suspension avant, droite et gauche.
3. Lorsque ta distance (A) est correcte, verrouitler ce regtage
en resserrant I'ecrou (1).
Para obtener el mejor resuttado de corte, el extremo detantero
(B) de la unidad de corte ha de estar unos 10 mm (0,375")
m&s bajo que et extremo posterior (A). Ajustar de la manera
siguiente para elevar et extremo posterior:
1. Quitar la tuerca (1) en las palancas izquierda y dere-
cha.
2. Enroscar la tuerca (2) et mismo nOmero de vueltas en
las dos palanca.
3. Cuando se ha obtenido la distancia correcta (a), el ajuste
se bloquea con la tuerca (1).
Per ottenere i migliori risuttati, il bordo anteriore del tagliaerba
(B) deve essere circa 10 mm piQ basso di queto anteriore
(A). Regolare net modo sequente:
1. Altentare il dado (1) sui bracci destro e sinistro.
2. Avvitare il dado (2) di un nuemero identico di giri sui due
bracci.
@
3. Dopo aver raggiunto la distanza corretta (A) btoccare
stringendo il dado (1).
Om het beste maairesultaat te bereiken, dient de voorkant
(B) van de maaikast ca. 10 mm (0,375") lager te staan dan
de achterkant (A). Ter verhoging van de achterkant als volgt
instetlen:
1. Draai moer (1) los op linker en rechter hefboom.
2. Draai moer (2) op de beide hefbomen evenveet slagen.
3. Wanneer de juiste afstand (A) is bereikt, wordt de instetl-
ing met de moer (1) vastgezet.
