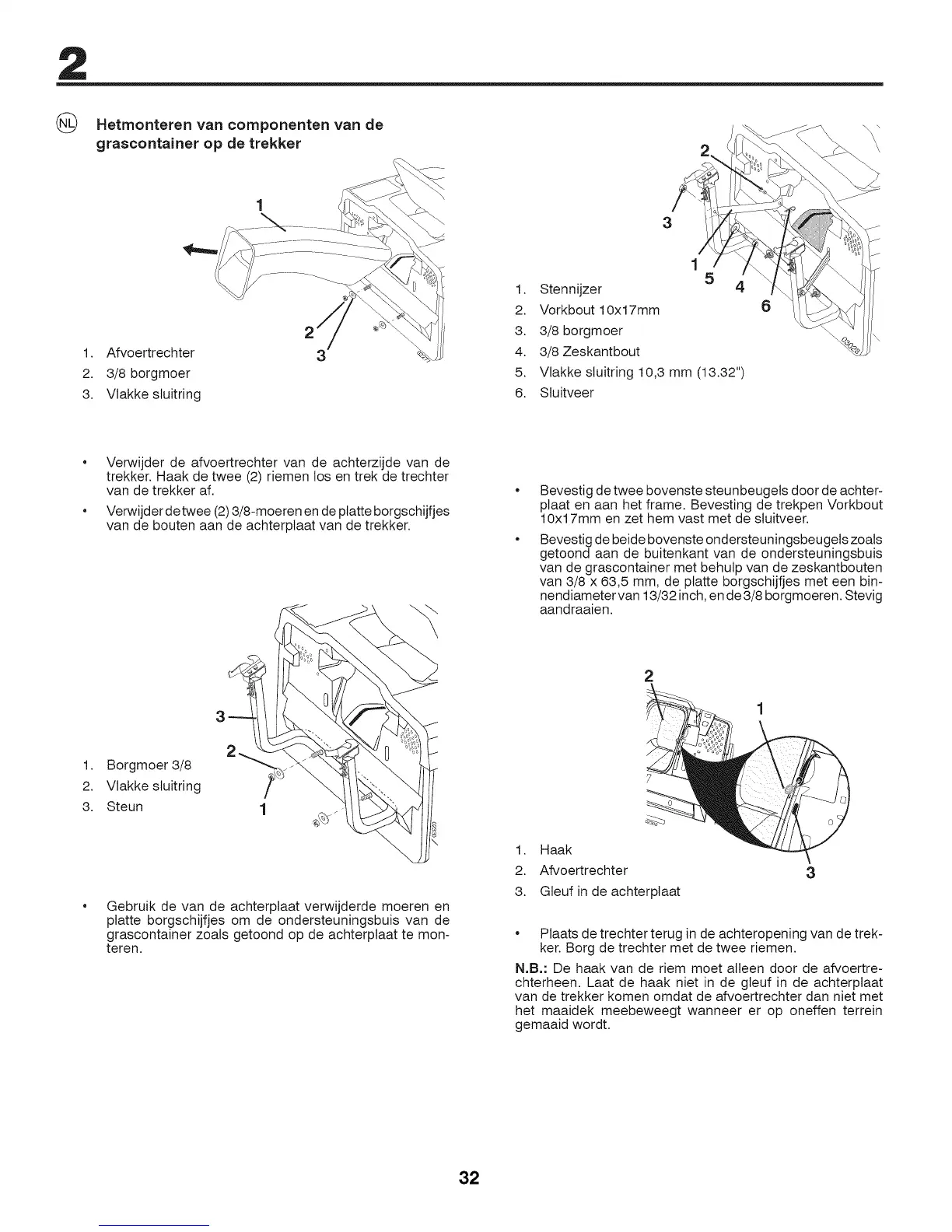

(_ Hetmonteren van componenten van de
grascontainer op de trekker
1. Afvoertrechter
2. 3/8 borgmoer
3. Vlakke stuitring
3
1.
2.
3.
4.
5.
6.
Stennijzer
Vorkbout 10xl7mm
3/8 borgmoer
3/8 Zeskantbout
1
5
4
Vlakke stuitring 10,3 mm (13.32")
Stuitveer
Verwijder de afvoertrechter van de achterzijde van de
trekker. Haak de twee (2) riemen los en trek de trechter
van de trekker af.
Verwijder detwee (2) 3/8-moeren en de platte borgschijfjes
van de bouten aan de achterptaat van de trekker.
1. Borgmoer 3/8
2. Vlakke stuitring
3. Steun
Gebruik de van de achterplaat verwijderde moeren en
platte borgschijfjes om de ondersteuningsbuis van de
grascontainer zoals getoond op de achterptaat te mon-
teren.
Bevestig de twee bovenste steunbeugels door de achter-
ptaat en aan het frame. Bevesting de trekpen Vorkbout
10xl 7mm en zet hem vast met de stuitveer.
Bevestig de beide bovenste ondersteuningsbeugets zoats
getoond aan de buitenkant van de ondersteuningsbuis
van de grascontainer met behulp van de zeskantbouten
van 3/8 x 63,5 mm, de platte borgschijfjes met een bin-
nendiameter van 13/32 inch, en de 3/8 borgmoeren. Stevig
aandraaien.
2
1. Haak
2. Afvoertrechter
3. Gteuf in de achterptaat
3
Plaats de trechter terug in de achteropening van de trek-
ker. Borg de trechter met de twee riemen.
NoBo: De haak van de riem moet alleen door de afvoertre-
chterheen. Laat de haak niet in de gleuf in de achterplaat
van de trekker komen omdat de afvoertrechter dan niet met
het maaidek meebeweegt wanneer er op oneffen terrein
gemaaid wordt.
32
