Craftsman 536.270321 - CÓMO DESMONTAR EL CÁRTER; CÓMO INSTALAR EL CÁRTER

Posición de
ajuste de nivel Figura 76
SERVICIO Y AJUSTE
95
CÓMO DESMONTAR EL CÁRTER
1. Mueva el embrague de aditamento a la posición de DESEM-
BRAGUE.
2. Coloque la palanca de elevación en la posición de ajuste de
nivel (Figura 76).
NOTA: La palanca de
elevación tiene que estar
bloqueada en la posición de
AJUSTE DE NIVEL.
3. Quite los pasadores abiertos y
las arandelas de las mordazas
traseras (Figura 77). Vea las
ilustraciones C y D.
4. Quite los pasadores abiertos y las arandelas de los eslabones
de suspensión. Vea las ilustraciones A y B.
5. Desconecte el resorte de extensión de la varilla de control
de la cuchilla. Vea la ilustración E.
6. Desconecte la silleta delantera del soporte del armazón. Vea
la ilustración F.
7. Separe la correa de transmisión del cortacésped de la po-
lea doble. Vea la ilustración G.
8. Saque el cárter desde el lado derecho de la unidad.
9. Si usa la unidad sin el cárter, mueva la palanca de elevación a
la posición MÁS ALTA.
CÓMO INSTALAR EL CÁRTER
1. Empuje el cárter por debajo del lado derecho de la unidad.
2. Ponga la correa de transmisión alrededor de la polea doble.
El lado en forma de “V” de la correa de transmisión tiene que
estar en contacto con la polea doble. Verifique que la correa
de transmisión no esté retorcida.
3. Conecte la silleta delantera al soporte del armazón con la va-
rilla de la silleta. Fíjela con los sujetadores como se indica.
Vea la ilustración F.
4. La correa de transmisión tiene que estar entre la polea doble
y las dos guías de la correa. Vea la ilustración G.
5. Conecte los eslabones de suspensión con el ensamblado
del elevador. Sujételos con las arandelas y los pasadores
abiertos. Vea las ilustraciones A y B.
6. Conecte las mordazas traseras a los soportes de suspensión.
Sujételas con las arandelas y los pasadores abiertos. Vea las
ilustraciones C y D.
7. Conecte el resorte de extensión a la varilla de control de la
cuchilla. Vea la ilustración E.
8. Mueva el embrague de aditamento a la posición de DESEM-
BRAGUE. La correa de transmisión tiene que quedar dentro
de las guías y por debajo del tubo separador.
9. Verifique que el cárter esté nivelado. Consulte “Cómo nivelar
el cárter”.
10. Compruebe el funcionamiento del embrague de aditamento.
Consulte “Cómo ajustar el embrague de aditamentos”.
Ensamblado
del elevador
Embrague de
aditamentos
Varilla de la silleta
Correa de
transmisión
Palanca de elevación

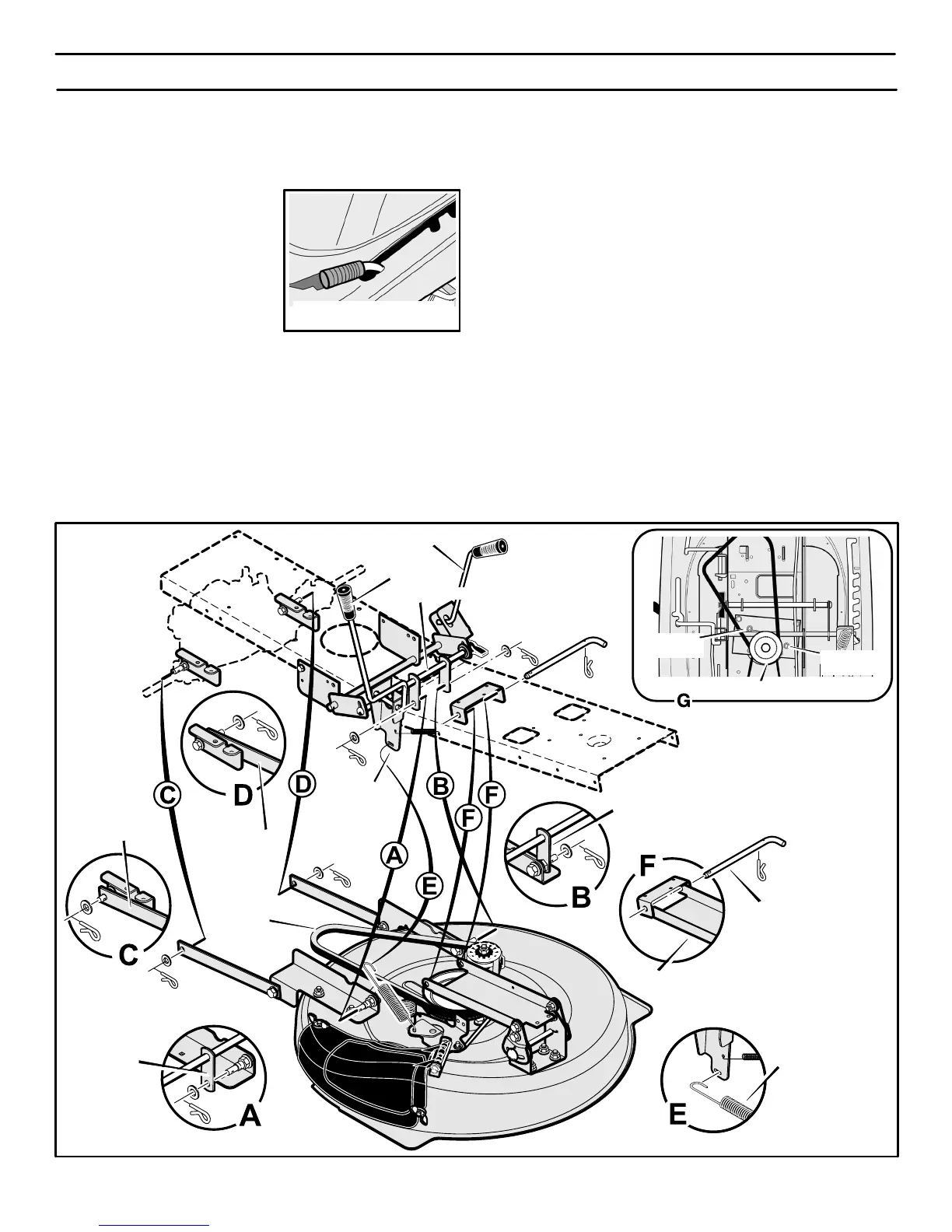

Figura 77
Resorte de
extensión
Resorte de
suspensión
Brazo regulador
Brazo regulador
Guía de la
correa
Polea doble
Eslabón de
suspensión
Guía de la
correa
Silleta delantera
Tubo separador
400150
